汽车通风盘式制动卡钳总成结构设计

　　这套盘式制动结构主要面向乘用车辆前轮制动工况设计，日常行驶中承担车辆减速、驻车保持以及紧急工况下的制动力输出任务，相比传统鼓式制动结构，其散热效率更高，连续制动工况下的热衰减幅度更低，能更好适配高速行驶、频繁启停的城市道路以及长下坡山路的使用需求。

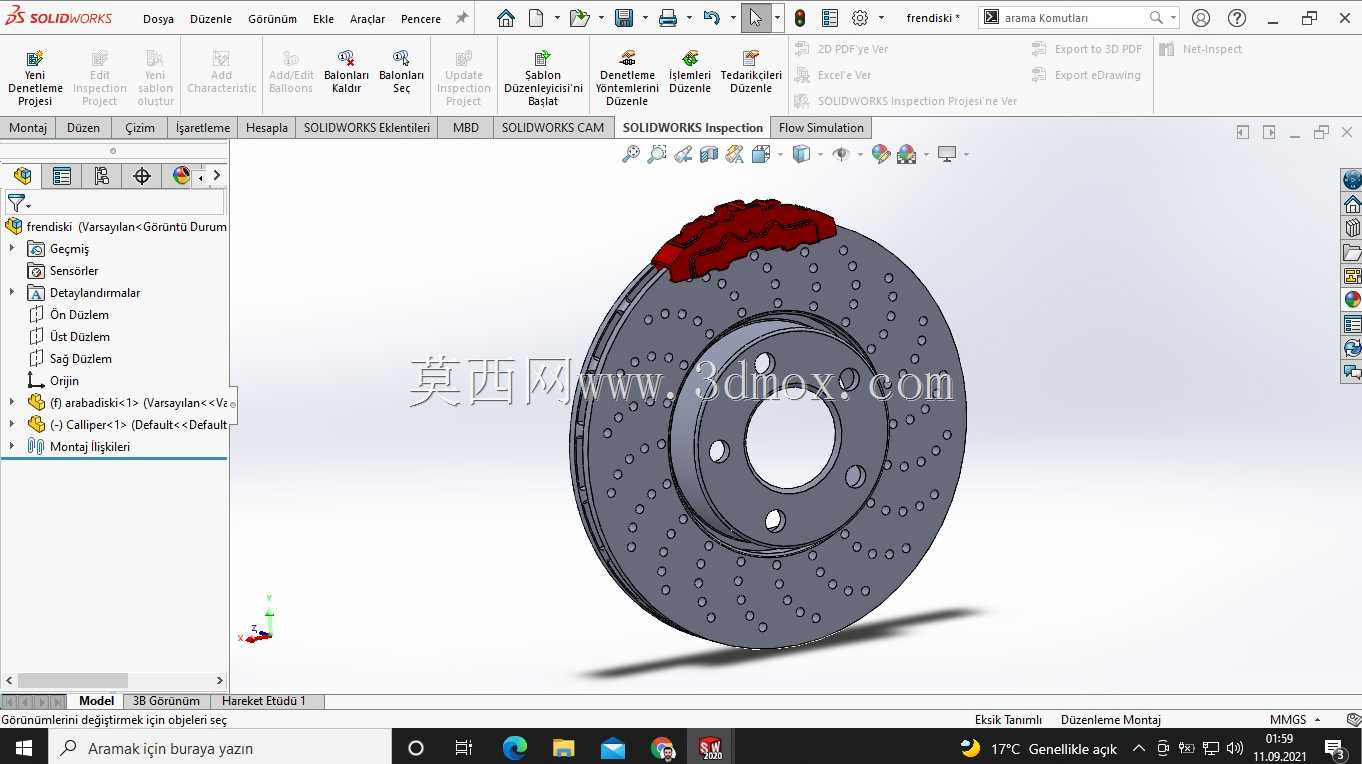

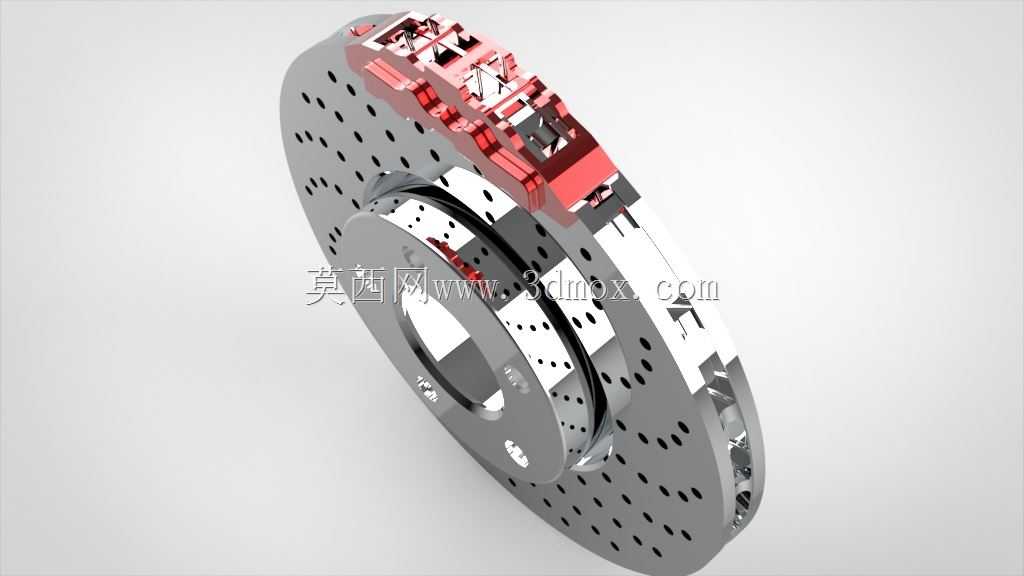

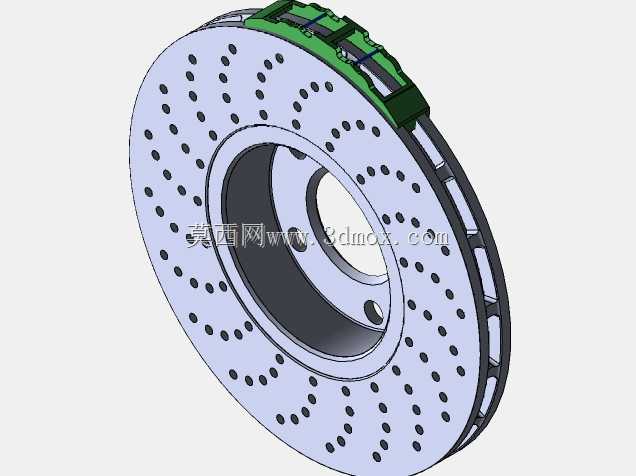

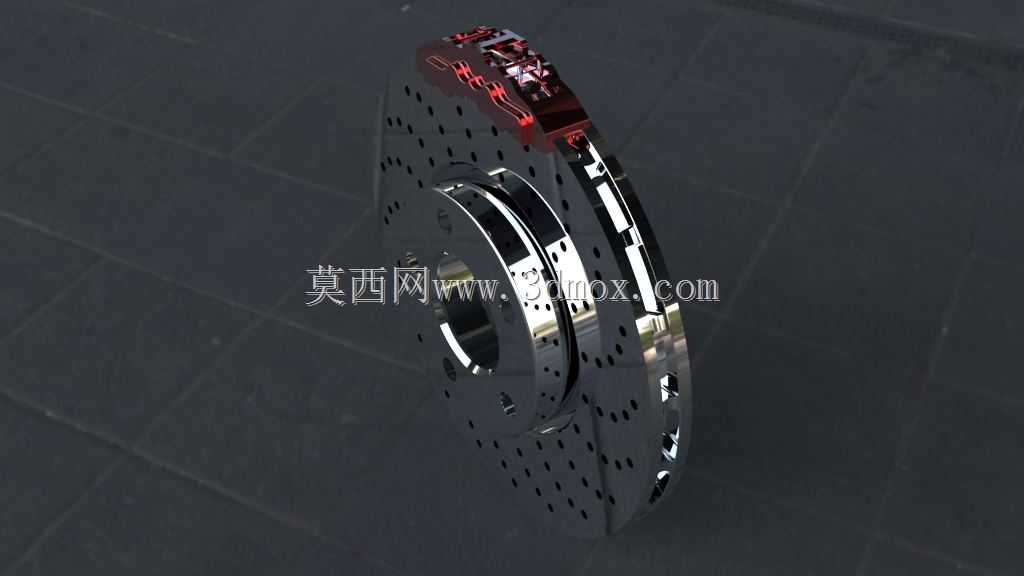

　　从结构组成来看，整套部件包含通风式制动盘、浮动卡钳本体、活塞组件、摩擦片、制动支架以及导向销结构。制动盘采用双层通风道设计，盘面均匀分布径向散热孔，车辆行驶时气流可顺着通风道快速带走制动过程中摩擦产生的热量，避免高温导致摩擦片摩擦系数骤降；盘面的钻孔结构一方面可以快速排走制动摩擦产生的磨屑，减少磨屑在摩擦面堆积导致的制动抖动，另一方面在雨天行驶时可快速破除摩擦面的水膜，缩短湿滑路面的制动响应时间。卡钳采用浮动式结构设计，相比固定卡钳结构，其整体重量更轻，对转向节的安装空间要求更低，制动时卡钳可沿导向销小幅滑动，自动调整内外侧摩擦片与制动盘的间隙，避免单侧摩擦片偏磨。

　　设计过程中首先需要匹配整车的轴荷参数与最高行驶车速，确定制动盘的有效制动半径与厚度参数，本次设计的制动盘安装节圆直径适配主流A级乘用车的转向节接口，中心定位孔尺寸与轮毂轴承配合公差采用H7/k6的过渡配合，保证制动盘转动时的端面跳动量控制在0.05mm以内，避免高速制动时出现方向盘抖动问题。卡钳的安装支架通过螺栓固定在转向节上，导向销表面做镀硬铬处理，配套橡胶防尘套避免泥水、灰尘进入销孔导致卡钳回位不良，长期使用后也能保证摩擦片均匀贴合制动盘面。

　　摩擦片的摩擦材料采用半金属配方，设计时预留了磨损极限标识位置，当摩擦片磨损到剩余厚度3mm时，金属弹片会与制动盘接触发出异响，提醒使用者及时更换摩擦片。活塞采用单活塞结构布置在卡钳内侧，制动液推动活塞向外伸出时，会带动内侧摩擦片先贴合制动盘内侧，之后卡钳整体沿导向销向内滑动，带动外侧摩擦片贴合制动盘外侧，两侧同时施加夹紧力产生制动力矩，这种结构的液压管路布置更简单，制动液需求量更小，制动踏板的脚感反馈更线性。

　　安装边界方面，整套制动总成的外轮廓避让了轮毂的辐条空间，适配16寸及以上尺寸的轮毂安装，卡钳本体与轮毂辐条的最小间隙预留了8mm以上，避免车辆行驶过程中轮毂跳动导致的干涉问题；制动盘的背面与转向节的防尘挡板间隙预留5mm，防止制动盘受热膨胀后与防尘板发生摩擦。制动油管的接口采用标准的M10×1螺纹接口，可直接匹配整车的制动硬管布局，安装时不需要额外改动管路走向。

　　在结构细节处理上，卡钳本体的流道做了圆滑过渡处理，减少制动液流动时的阻力，保证制动时压力传递的一致性；通风盘的内部散热筋采用径向直筋设计，相比曲线筋结构其铸造工艺更简单，动平衡校正时的去重区域更容易控制，量产时的成品率更高。摩擦片的钢背与卡钳支架的接触位置设计有减震消音片，可减少制动时的共振异响，提升制动过程的平顺性。整套结构的所有运动部件都预留了合理的公差配合范围，既保证装配时的便利性，也能在长期使用后维持稳定的制动性能，不会因为部件磨损出现制动跑偏、制动力不足等问题。
