多工位锥座式径向支撑定位构件

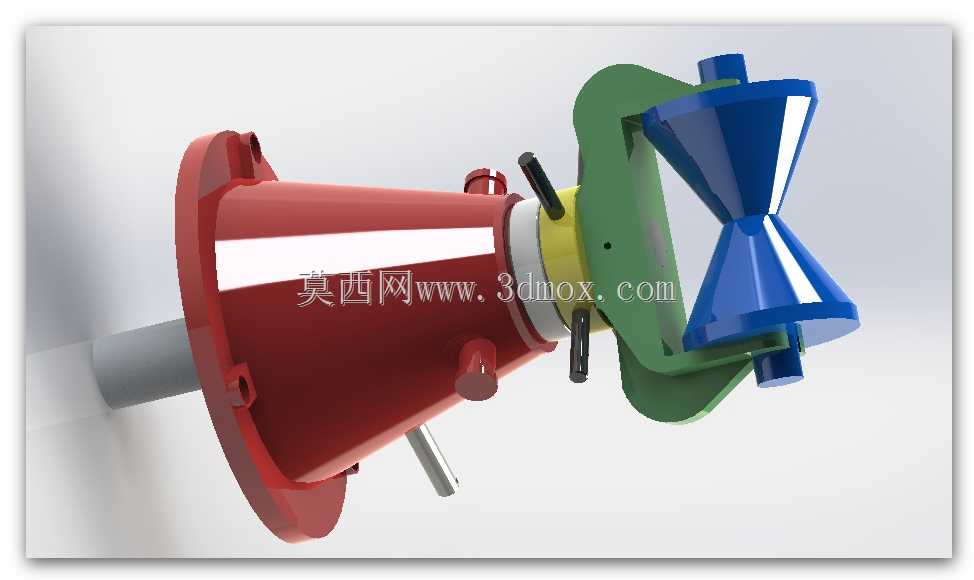

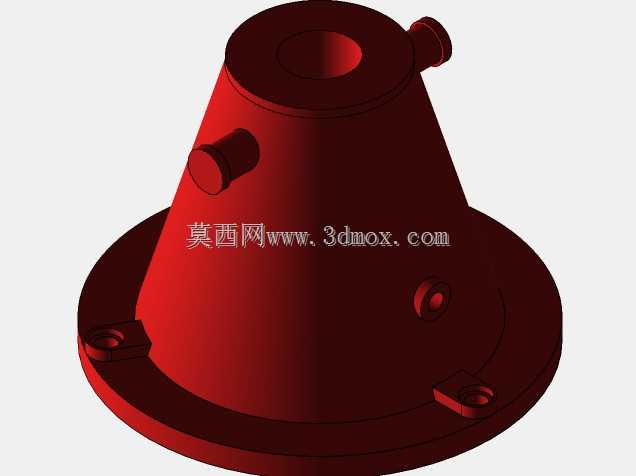

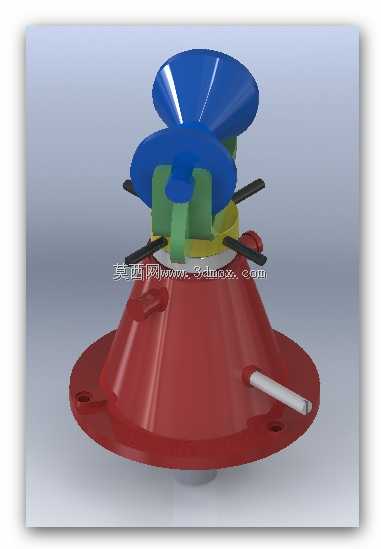

　　该构件主要应用于小规格轴类、盘类零件的加工工装、检测工位的快速装夹场景，也可适配小型回转类工件的周转定位，在精密零件加工线的工序间转运、半自动装配工位的工件预固定环节都能见到这类结构的身影。不同于常规的三爪卡盘装夹结构，这款构件采用锥面自定心配合径向弹性支撑的设计逻辑，底部带安装孔的法兰锥座作为整个构件的承载基础，锥面的锥度经过反复校核，既保证工件落座时的自定心精度，又避免锥度过大导致的工件卡滞、拆卸费力问题，锥座侧壁预留的横向销孔用于安装锁紧拨杆，拨杆转动时可带动内部的联动环动作，控制上部支撑爪的开合状态。上部的蓝色喇叭口导向结构做了大圆角过渡处理，工件从上部落座时不需要严格对中，顺着导向锥面就能滑入定位位置，

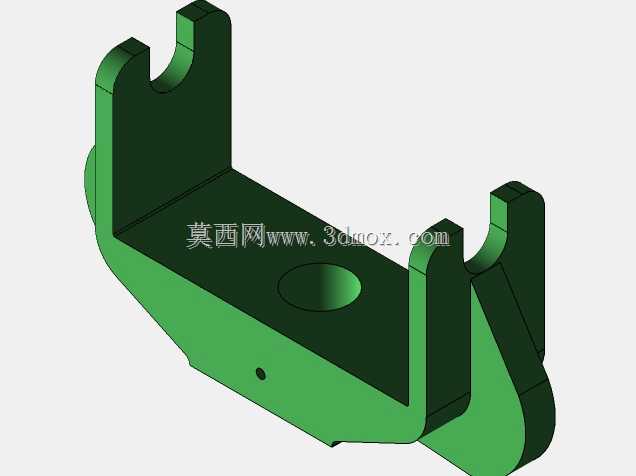

　　能有效降低上下料的操作难度，适配自动化上下料机械手的取放精度公差，即使机械手放料位置存在1-2mm的偏移，也能通过导向面顺利导入定位区域。中间层的绿色支撑爪采用均匀分布的六瓣式结构，每瓣支撑爪背部都设置了弹性复位结构，当锁紧拨杆处于松开状态时，支撑爪在弹力作用下向内收拢，留出足够的工件放入空间；拨杆转动到锁紧位置时，联动环向上顶升，推动支撑爪沿径向向外张开，从工件内孔或者内壁完成撑紧固定，支撑爪的接触端面做了网纹滚花处理，增大接触摩擦力的同时不会划伤工件表面，撑紧力可以通过拨杆的转动角度进行微调，适配不同壁厚、不同材质的工件装夹需求，避免薄壁工件被撑夹变形。底部法兰盘上的三个安装孔采用等距分布设计，

　　安装孔的孔径与孔位间距按照通用工装平台的T型槽间距设置，可以直接固定在标准工装台、回转工作台或者检测平台上，不需要额外加工转接板，法兰盘与锥座的连接位置做了加厚加强筋处理，即使在高频次的装夹操作、承受一定的侧向切削力时，也不会出现基座变形、定位精度偏移的问题。整个构件的运动部件之间都预留了合理的配合间隙，长期使用过程中即使落入少量切屑、灰尘，也不会出现卡滞故障，日常维护只需要定期在滑动配合面涂抹少量润滑脂即可，不需要复杂的拆解保养。从设计思路上看，这款构件没有采用复杂的气动、液压驱动结构，完全依靠机械结构实现定心、撑紧、松开的动作，可靠性远高于带动力源的装夹构件，在没有气源、电源的手工工位也能正常使用，适配场景更加灵活。

　　构件的整体高度控制在120mm以内，最大外径不超过160mm，占用的安装空间很小，即使在排布密集的多工位加工转盘上，也能并排安装多个，不会出现相邻构件的干涉问题。上部导向口的最大直径为80mm，适配的工件内孔范围在25mm到65mm之间，覆盖了多数小型回转类零件的装夹尺寸需求，支撑爪的行程经过精确计算，张开到最大位置时不会超出导向喇叭口的外边缘，收拢时最小内接圆直径小于20mm，能兼容更小规格的工件装夹。拨杆的操作力经过优化设计，单人单手就能完成锁紧与松开操作，不需要借助额外的加力杆，操作手感顺畅，锁紧状态下具备自锁特性，即使受到加工过程中的振动影响，也不会出现松脱、工件移位的问题，能保证加工或者检测过程中的定位精度稳定性。
