多规格异形折弯弹簧线材成型构件

　　这类异形折弯线材构件在日常工业装配场景里覆盖的范围极广，小到消费电子内部的触点弹片、接线端子卡簧，大到工业设备舱门的复位扭簧、汽车线束固定卡扣、农机操作机构的回位弹条，都能看到同类型成型结构的应用。和标准圆柱螺旋弹簧不同，这类折弯成型的线材构件不需要配套规则的圆柱安装腔，可以顺着设备内部的空余走线空间、结构件缝隙布置走向，在空间极度紧凑的装配场景里，能最大化利用零散空间实现弹性复位、卡接定位、缓冲减震的功能，不需要额外设计复杂的安装基座，只需要在对应结构件上预留对应的卡位槽、穿线孔就能完成固定，装配效率比标准弹簧搭配导向座的方案高近四成。

　　从设计逻辑上看，这类构件的核心参数首先是线材本身的力学性能，根据使用场景的载荷循环次数、屈服强度要求，可选碳素弹簧钢丝、不锈钢弹簧线、琴钢丝甚至铜合金线材，不同材质的抗疲劳性能、耐腐蚀性能、导电性能差异明显，比如用在电气回路里的弹片需要选导电率达标同时有足够弹性的铜合金，户外露天设备上用的构件要选抗锈蚀的不锈钢或者做表面达克罗处理的碳素钢丝。其次是折弯处的曲率控制，所有弯折位置的内R角不能小于线材直径的1.2倍，过小的弯折半径会导致折弯位置的线材内部产生应力集中，在反复形变过程中提前出现裂纹甚至断裂，直接缩短构件的使用寿命；如果是有复位功能需求的构件，还要精准计算每一段直边、弯弧的力臂长度，结合线材的弹性模量核算装配后的预紧力、工作行程内的弹力变化曲线，保证按压或者拉伸过程中弹力输出平顺，不会出现行程中段弹力陡增或者末端乏力的问题。

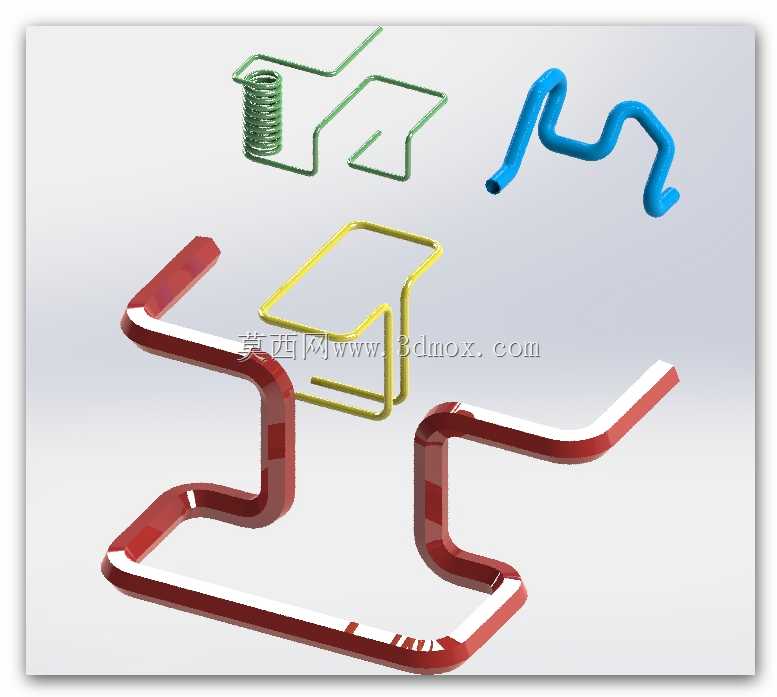

　　图中展示的几款不同形态的构件，各自对应不同的使用场景：带螺旋段的绿色构件是螺旋段加折弯安装脚的复合结构，螺旋段提供主要的弹性形变行程，两端的折弯直边直接卡在两个相对运动的结构件上，不需要额外的固定销轴，装配时直接卡入卡位即可，常见于小型断路器的操作机构复位、家电舱盖的开合回弹结构；蓝色的连续波浪形构件是多段折弯的线成型弹条，利用连续弯折的结构提供更大的形变行程，同时分散每一段弯折位置的应力，适合用在需要长行程缓冲的场景，比如抽屉滑轨的缓冲弹片、小型设备的减震支撑结构；黄色的矩形框式折弯件属于卡箍类的线成型构件，利用线材本身的抱紧力实现管线、小型柱状零件的固定，不需要螺丝锁紧，卡入对应卡槽就能完成固定，常见于设备内部线束、气管的走线固定；红色的大尺寸S形连续折弯构件属于大行程回位弹条，力臂更长，能提供更柔和的弹力输出，常用在农机操作手柄、工业设备安全门的复位机构上，操作手感更平顺，不会出现生硬的回弹撞击。

　　在安装边界的设计上，这类线材构件的公差控制要比普通机加工零件宽松，但关键卡位位置的尺寸公差需要控制在线材直径的十分之一以内，否则会出现卡接过松容易脱落、或者卡接过紧装配困难的问题。设计三维模型时，要提前模拟构件装配后的形变状态，预留足够的形变空间，避免构件工作过程中和周边的结构件、管线发生运动干涉，尤其是多段折弯的大尺寸弹条，形变时各个弯段的位移量要逐一核算，不能只看自由状态下的静态装配间隙。另外，线材的直径选择要和受力大小匹配，直径过小会导致弹力不足、容易产生塑性变形，直径过大则会导致弹力过硬，操作力超标，同时折弯加工的难度也会上升，小批量打样时的折弯废品率会明显提高。

　　从加工工艺角度看，这类构件都是通过数控线材成型机一次折弯完成，不需要后续的切削加工，加工效率极高，量产时单件成本极低，适合大批量的工业配套使用。设计时要尽量减少过小的反向弯折、多维度复合弯折的结构，降低设备调试难度，提高量产时的成品率。表面处理方式根据使用场景选择，普通室内使用的构件做电泳、喷塑处理即可，有耐磨需求的可以做淬火后抛光，有导电需求的可以做镀银、镀锡处理，有焊接需求的要选择可焊性好的线材材质，避免后续装配时焊接不牢。
