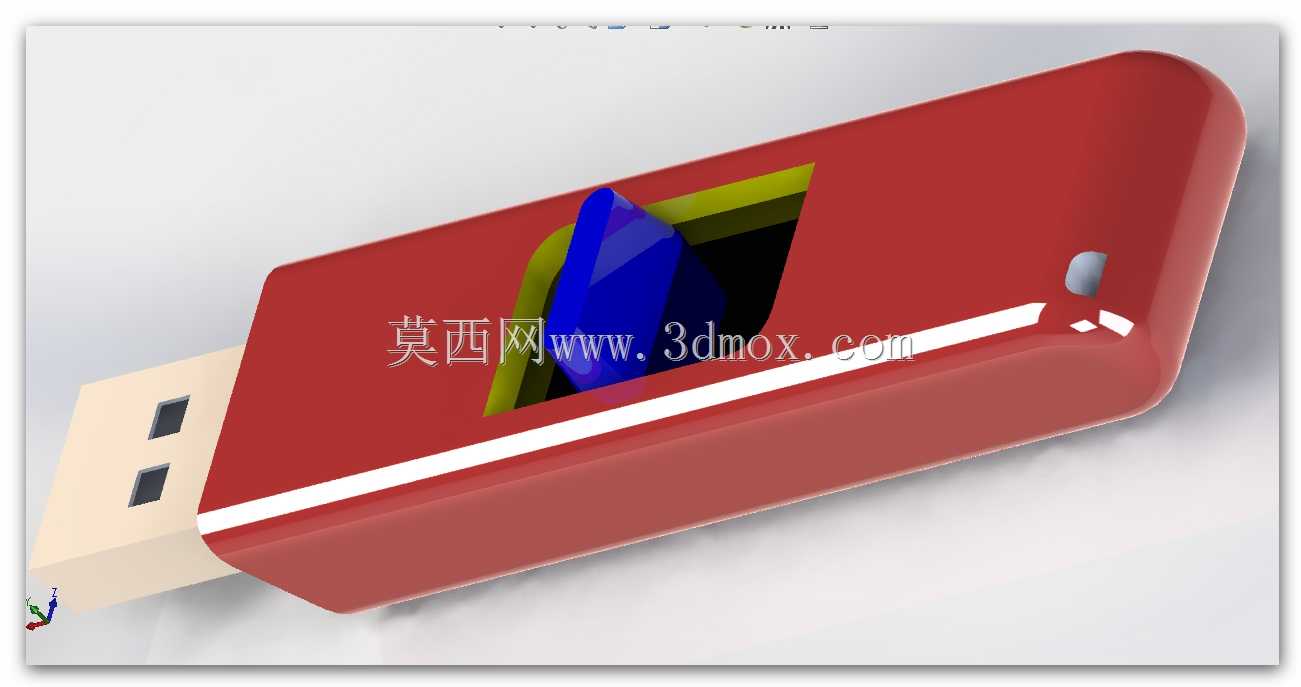

带指示灯滑盖式便携U盘外观结构设计

　　这款便携存储外设的结构设计，首先围绕日常高频携带的使用场景做了针对性优化，整体采用长条形圆角弧面造型，外壳边缘全部做R2.5以上的圆角过渡，避免日常揣放时剐蹭衣物或包内其他物品，主体外壳壁厚控制在1.2mm，既保证PC材质注塑后的结构强度，又能将整体重量控制在12g以内，长时间挂在钥匙串上也不会产生额外坠感。滑盖结构是这款产品的核心设计点，没有采用传统U盘常见的盖帽分离式设计，而是将USB公头固定在内部基座上，通过外壳与基座之间的双导轨滑槽实现伸缩动作，滑槽行程设置为18mm，刚好能让USB公头完全伸出或收纳进外壳内部，导轨配合间隙控制在0.15mm，既保证滑动时的顺畅手感，又不会出现滑盖晃动松垮的问题，

　　滑盖内侧设置有两个半球形定位凸点，在完全伸出和完全收纳两个位置分别与基座上的凹坑卡合，提供清晰的档位反馈，避免日常携带时滑盖意外滑出导致USB接头被磕碰损坏。外壳侧面预留了直径3mm的挂绳孔位置，孔位做了加厚凸台处理，凸台壁厚达到2mm，能够承受5kg以上的拉力，满足用户挂接钥匙扣、挂绳的使用需求。外壳正面预留了指示灯透光窗位置，透光窗采用半透明PC材质镶嵌，内部对应PCB板上的贴片LED灯，当U盘接入设备进行数据读写时，光线可以通过透光窗均匀透出，用户无需观察系统提示就能直观了解设备的工作状态，透光窗与外壳表面做齐平处理，不会积灰也不会影响整体外观的流畅性。内部结构布局上，PCB板采用沉板设计，将闪存颗粒、

　　主控芯片全部布置在PCB板的单侧，另一侧预留足够的滑盖运动空间，整体内部堆叠厚度控制在6mm以内，匹配外壳的内部腔体尺寸，USB公头与PCB板采用焊接固定，公头根部做了加强筋结构，能够承受至少1000次插拔的侧向力而不会出现开焊变形。外壳的分模线设置在产品侧面的中心位置，分模线处做了0.05mm的错位美工线，既能够掩盖注塑生产时的合模痕迹，又能提升产品的外观精致度，外壳表面采用细晒纹处理，粗糙度控制在Ra0.8，既不容易残留指纹和划痕，又能提供足够的握持摩擦力，插拔时不会打滑。从安装边界来看，这款U盘完全伸出后的总长度为65mm，收纳状态下长度为52mm，宽度20mm，厚度8mm，能够适配绝大多数台式机、笔记本的USB接口，

　　包括部分接口间距较近的紧凑式接口布局，不会因为产品本身尺寸过宽遮挡相邻的接口。在实际使用场景中，这款产品既可以满足日常办公的文档拷贝、数据转存需求，滑盖无盖帽的设计也避免了盖帽丢失的常见问题，弧面外壳的握持手感更贴合手指的握持曲线，插拔时施力更方便，指示灯的设计也能帮助用户判断设备是否正常工作，避免在数据读写过程中误拔导致的数据损坏问题。结构设计过程中还针对跌落场景做了强化，内部PCB板通过两个定位柱与基座固定，四个角预留0.3mm的缓冲间隙，当产品从1.2m高度自由跌落时，外壳的形变能够吸收大部分冲击力，不会直接传导到PCB板上的芯片元件，提升产品的抗摔性能。外壳的配色采用撞色设计，主体为红色，搭配白色装饰条和蓝色内部结构件，视觉辨识度较高，在杂乱的桌面或者包内能够快速找到。
