四槽带轮平带传动安装结构

　　这套带传动结构在轻工输送、小型自动化设备的动力传递环节应用十分广泛，常见于桌面型分拣线、小型物料推送机构、非标试验台的动力输出端，用来在小中心距的轴系之间传递旋转动力，相比齿轮传动，它不需要严格的轴系中心距公差，安装调试的容错空间更大，运行时的噪音也更低，还能在设备出现过载时通过皮带打滑保护后端的驱动电机与执行构件，避免硬接触造成的零件崩损。

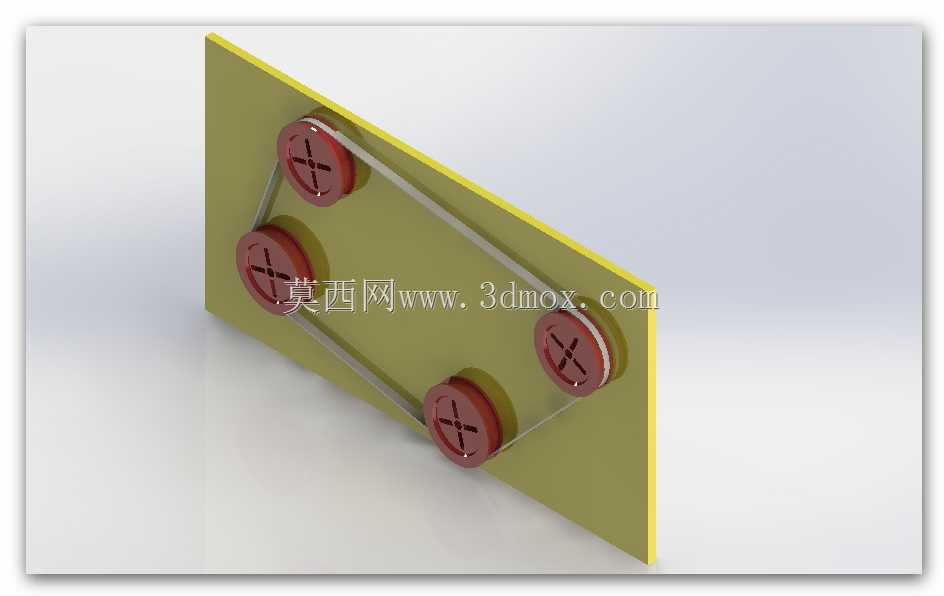

　　从结构组成来看，整套组件包含一块一体化安装基板、四个带十字槽安装定位面的平带轮、一圈闭合式平皮带，四个带轮并非呈规则矩形排布，而是根据传动比需求与张紧行程预留做了错位布置，其中两个带轮作为动力输入输出端，分别连接驱动电机轴与负载执行端轴，剩下两个带轮作为惰轮承担张紧与皮带导向作用，调整惰轮的安装位置就能改变皮带的包角与张紧度，不需要额外加装独立的张紧轮支架，所有带轮的安装孔位都直接在基板上加工成型，减少了额外的装配连接件，整体结构的集成度更高。

　　设计这套结构的时候，首先要核算传递的额定扭矩，根据负载端的最大运行阻力确定皮带的宽度与带轮的直径，带轮的轮缘做了微弧凸起处理，能避免皮带运行过程中出现跑偏脱轮的问题，带轮端面的十字槽不是装饰结构，是用来配合工装快速调整带轮周向位置，方便安装时校准皮带的初始张紧度，也能在后期维护时快速拆卸带轮，不需要额外拉马工具就能完成拆装。安装基板的厚度根据带轮的悬伸长度确定，要保证带轮高速运转时基板不会出现共振形变，基板边缘做了倒角处理，避免装配时划伤操作人员，也能减少安装过程中与周边设备构件的干涉。

　　安装边界方面，基板上的四个带轮安装孔位都预留了足够的紧固件操作空间，使用标准内六角螺栓就能完成带轮轴承座的固定，基板的四个边角预留了整机安装的沉头孔，可以直接固定在设备的型材框架或者安装平台上，不需要额外做转接支架。皮带的周长根据四个带轮的中心距轨迹核算，安装时先将皮带套入三个带轮的轮缘，最后将第四个惰轮调整到最小中心距位置套入皮带，再逐步拧紧惰轮的固定螺栓，直到皮带按压时的下沉量达到带轮中心距的百分之二左右，就能保证传动效率同时延长皮带的使用寿命。

　　实际使用过程中，这种四带轮的布置方式能在有限的安装空间内拉长皮带的有效接触长度，提升传动的稳定性，相比两带轮的直连传动，它能改变动力传递的方向，适配输入轴与输出轴不在同一直线、甚至不在同一平面的安装场景，在小型非标设备里经常用来绕过设备内部的其他元器件，优化整机的内部布局。带轮的材质选用常用的工程塑料或者压铸铝合金即可，根据负载大小选择，轻载场景下用工程塑料带轮能降低整体重量，减少转动惯量，重载场景下换用金属带轮就能提升结构强度，适配不同的设备需求。日常维护只需要定期检查皮带的张紧度与磨损情况，不需要频繁加注润滑油，运维成本比齿轮、链传动结构低很多，很适合用在对噪音控制有要求、不需要大扭矩传递的民用与轻工设备场景里。
