越野摩托50齿双材质后传动链轮结构

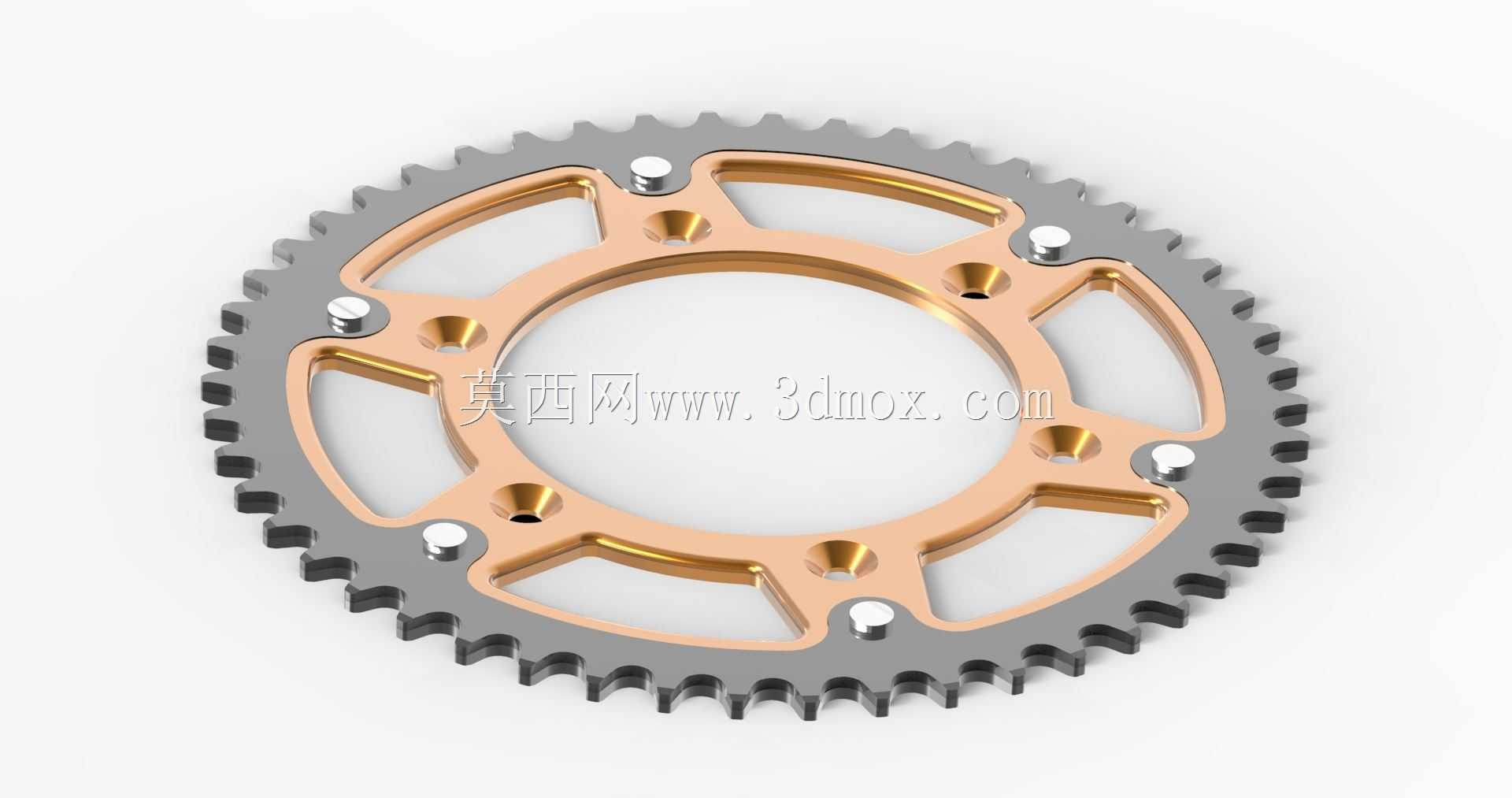

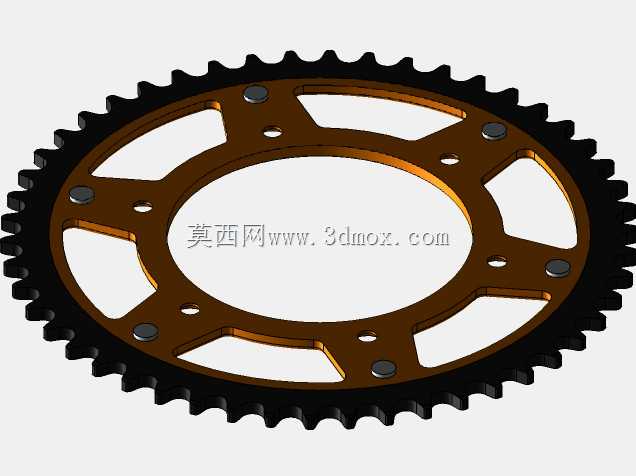

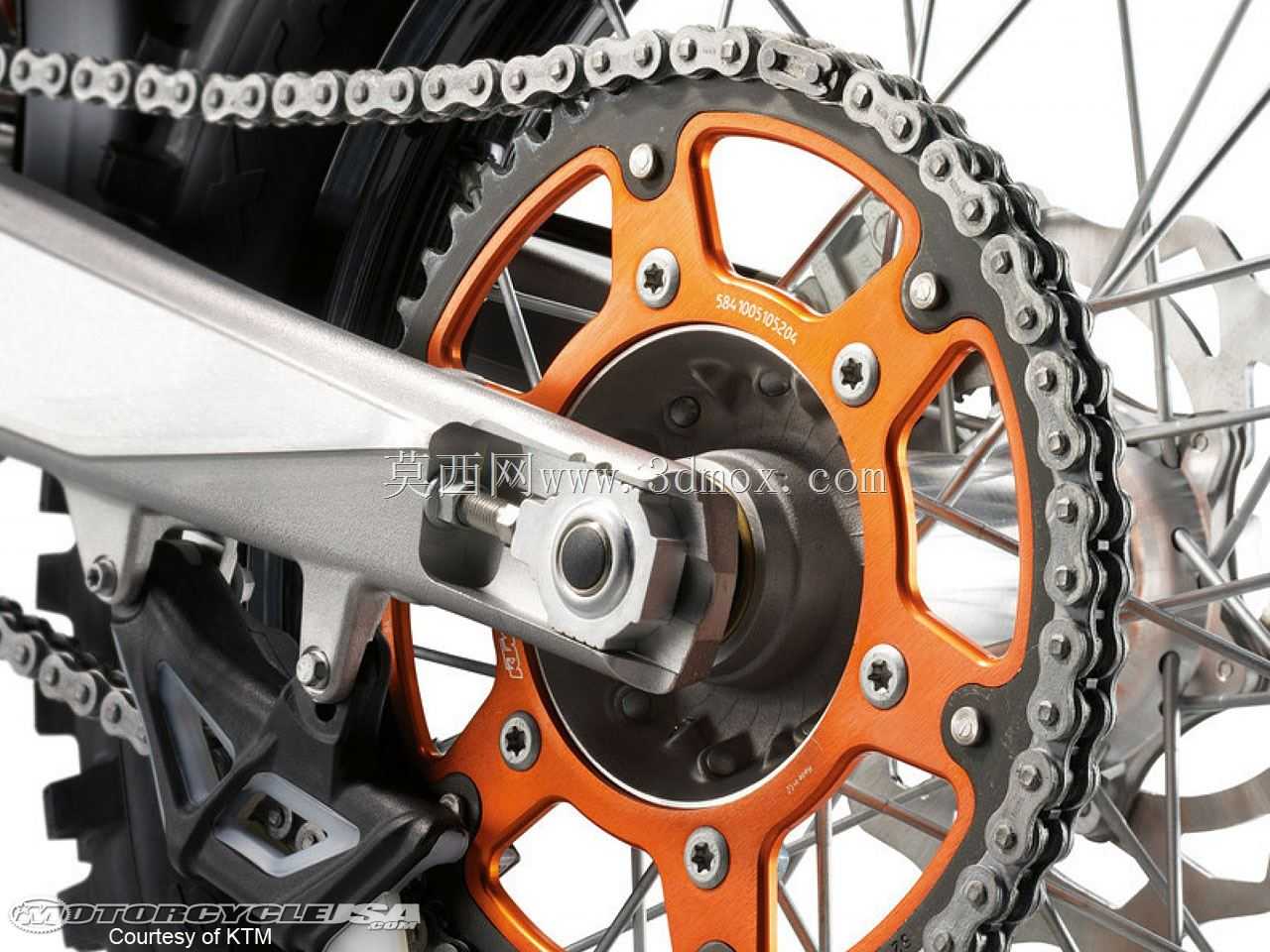

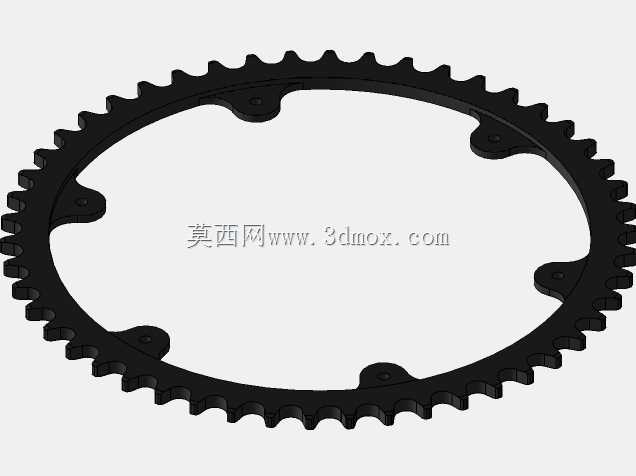

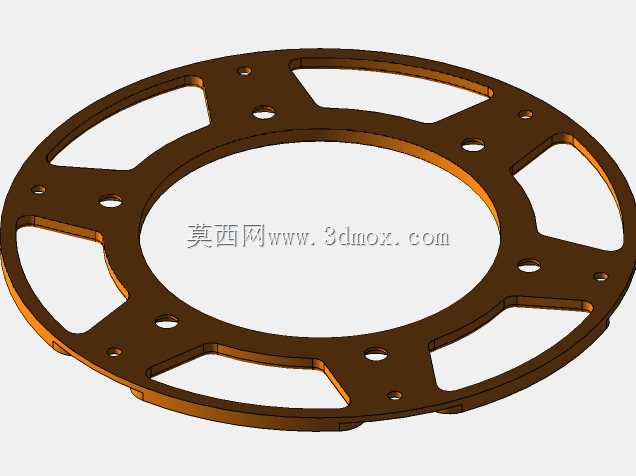

　　这款链轮主要适配大排量越野摩托车的后传动系统，在非铺装路面骑行、场地竞技等场景下承担发动机动力传递的核心作用，工作时需要承受后轮输出的大扭矩冲击，同时还要应对泥沙、飞石的磨损以及频繁加减速带来的交变载荷。从结构设计来看，采用了双材质组合的方案，外圈啮合齿部分选用钢材加工，利用钢材优异的耐磨性能与抗冲击强度，保证链条啮合过程中齿面的使用寿命，避免频繁跳齿、齿面崩裂的问题；内圈支撑与安装基体部分采用铝合金材质，在保证安装刚性的前提下大幅降低整体旋转惯量，减轻后轮非簧载质量，提升越野行驶时后轮的贴地性能与操控响应速度。

　　齿圈与铝制内圈之间通过多组均匀分布的螺栓紧固件实现刚性连接，连接点位沿周向对称布置，保证高速旋转时的动平衡性能，避免骑行过程中出现后轮抖动的问题。齿形部分按照标准摩托车传动滚子链的啮合参数设计，齿廓曲线经过优化，能减少链条与齿面的啮合冲击，降低传动过程中的噪音与磨损，同时保证链条在链轮发生一定轴向窜动时仍能稳定啮合，不会轻易脱链。内圈的安装孔位按照对应车型后轮轮毂的安装基准设计，中心定位孔与轮毂的定位轴颈配合，保证链轮与后轮的同轴度，周向的固定孔位与轮毂上的安装凸台一一对应，安装时不需要额外加工适配，直接替换原厂链轮即可完成装配。

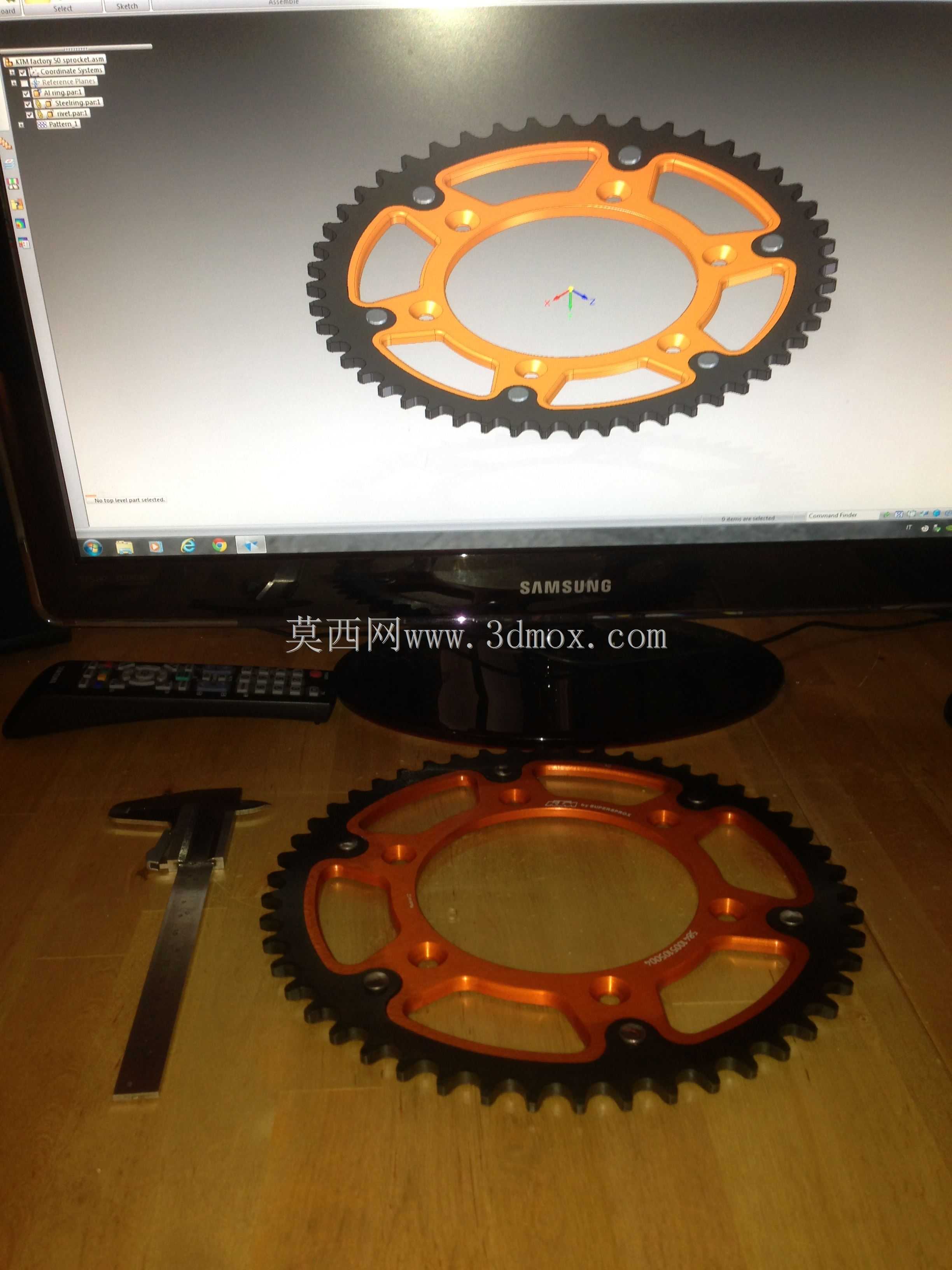

　　从安装边界来看，链轮的整体外径适配对应车型后平叉的内部空间，不会与平叉、后刹车卡钳等周边部件发生运动干涉，厚度方向的尺寸也匹配后轮轮毂的安装槽宽度，安装后链轮的平面度误差控制在极小范围内，避免链条出现偏磨的情况。设计过程中通过逆向工程获取原厂链轮的完整点云数据，对齿形参数、安装孔位的位置度、连接螺栓的分布圆直径都做了精准还原，同时针对越野场景的使用需求，对铝制内圈的镂空结构做了应力校核，在去除多余材料实现轻量化的同时，保证各个受力部位的结构强度，避免大扭矩输出时内圈出现开裂、变形的问题。链轮表面做了对应的防护处理，钢质齿圈经过硬化处理提升表面硬度，铝制内圈做了阳极氧化处理，既提升耐腐蚀性能，也能减少泥沙附着带来的磨损。在实际使用中，这种双材质链轮相比全钢链轮重量降低近四成，相比全铝链轮的齿部使用寿命提升三倍以上，兼顾了轻量化与耐用性的需求，适合越野摩托车高强度的使用场景，装配时只需要按照标准扭矩紧固连接螺栓，保证各个螺栓的预紧力一致，即可保证传动系统的稳定运行，日常维护时只需要定期检查齿面磨损情况与螺栓紧固状态，就能保证长期可靠的动力传递。
