在工业控制板卡、隔离通讯接口、便携医疗设备这类需要高低压侧电气隔离的电路设计场景中,隔离电源的磁元件选型往往直接决定了整套电路的EMC表现与带载稳定性,78253系列换流变压器就是专门针对配套MAX253芯片组开发的专用磁元件,在做板级布局与结构干涉检查时,精准的三维模型能帮结构工程师提前规避引脚干涉、焊盘偏移、爬电距离不足等诸多量产前的隐性问题。
从实际电路功能来看,该系列变压器针对不同输出电压等级做了绕组参数的细分优化,5V输出规格可稳定提供1W的隔离输出功率,足够支撑多数隔离RS485接口、CAN通讯模块、低压侧信号采样电路的供电需求;3.3V输出规格可提供500mW输出功率,适配低功耗MCU隔离侧供电、数字隔离芯片外围供电这类低功耗场景。绕组设计上采用中心抽头二次绕组结构,工程师在做外围拓扑选型时无需额外做绕组抽头改制,可直接适配全桥整流、半桥整流、电压倍增等多种常见整流拓扑,大幅简化隔离电源部分的外围电路设计,减少板上分立元件的数量,降低PCB布线的复杂度。

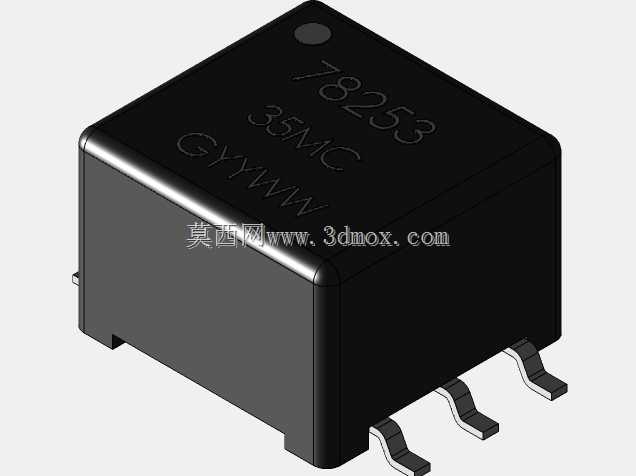

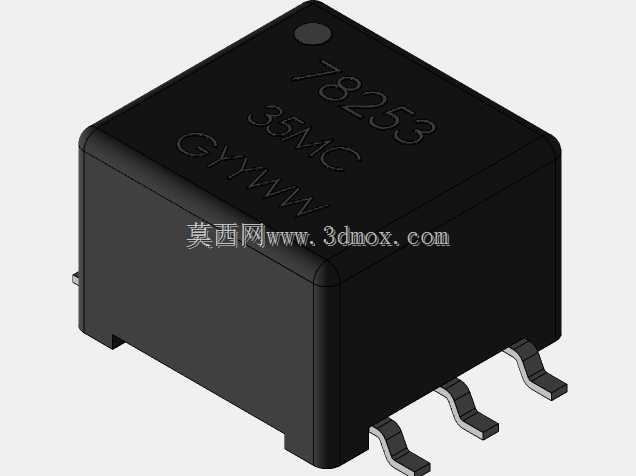

做三维建模时,首先还原了元件的表贴封装形态,本体采用塑封方型结构,顶部做了清晰的丝印标识,包含元件型号、极性标记,生产环节可直接通过丝印完成元件极性核对,避免反向贴装导致的电路失效。引脚采用鸥翼型表贴引脚设计,建模时严格还原了引脚的成型角度、伸出长度、引脚间距,引脚与本体的衔接处做了应力释放圆弧处理,对应实际元件过回流焊时的引脚形变余量,避免焊盘应力集中导致的焊点开裂问题。本体顶部的圆形定位标记也做了1:1还原,贴片机吸嘴抓取时可通过该标记完成视觉定位,提升SMT贴装的对位精度。
安装边界层面,建模时严格遵循元件实际的最大外形尺寸做包络处理,本体的长宽高尺寸、引脚的共面度公差都在模型中做了对应体现,结构工程师做PCB布局时,可直接将模型导入装配环境,核对元件与周边结构件、接插件、高大电容的安全距离,尤其是隔离电路要求的爬电距离,可直接通过模型测量高低压侧引脚到周边导体的最短路径,无需等实物打样后再做距离校核。引脚的焊盘对应区域也做了参考标识,可直接对接PCB封装库的焊盘设计,避免三维模型与PCB封装不匹配导致的装配干涉。
从设计思路上,这类专用配套变压器的建模核心不是还原内部磁芯与绕组的绕制结构,而是精准还原外部装配相关的所有特征,包括本体的拔模斜度、引脚的成型弧度、顶部丝印的位置、本体边角的倒角处理,因为对于板级结构设计而言,内部结构不影响装配干涉检查,外部特征的精度才是决定模型实用价值的核心。实际选型应用中,这类贴片式变压器相比传统插件式隔离变压器,占用PCB面积更小,贴装效率更高,适合大批量SMT生产线的生产工艺,无需额外手工插件工序,能有效降低整板的加工成本。在做板级热设计时,模型的本体尺寸也可作为热仿真的基础模型,模拟满负载工况下变压器本体的温升,核对周边热敏元件的布局是否合理,避免变压器温升影响周边元件的工作稳定性。
日常设计工作中,很多工程师容易忽略磁元件的三维模型精度,随便找个近似尺寸的方块代替,往往在打样后才发现元件高度超标、引脚与周边走线干涉、隔离距离不足等问题,既耽误项目进度,又增加打样成本。精准的元件三维模型,能在设计阶段就完成所有装配相关的校核工作,把问题拦截在设计端,这也是元件级三维建模在硬件结构设计中的核心价值。
