六十三齿蜗轮传动部件结构设计

　　在重载低速的传动工况场景里，蜗轮蜗杆结构始终是交错轴动力传递的核心选择，这款63齿蜗轮的设计，正是瞄准这类需要大传动比、低运行噪音、反向自锁需求的设备场景做的适配。从实际应用端来看，这类齿数的蜗轮常出现在中小型输送设备的减速端、自动化生产线的分度转台驱动、小型起重设备的卷扬机构里，也会配套在食品包装机械、纺织机械的进给传动单元中，这类场景普遍要求传动过程冲击小、运行平稳，不能出现明显的回程间隙，否则会直接影响终端执行件的动作精度。

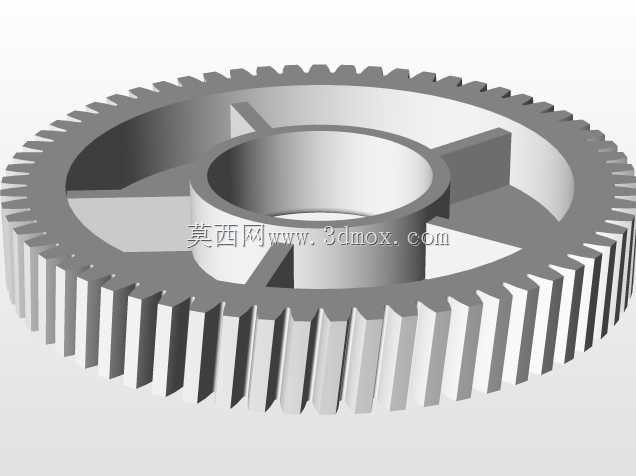

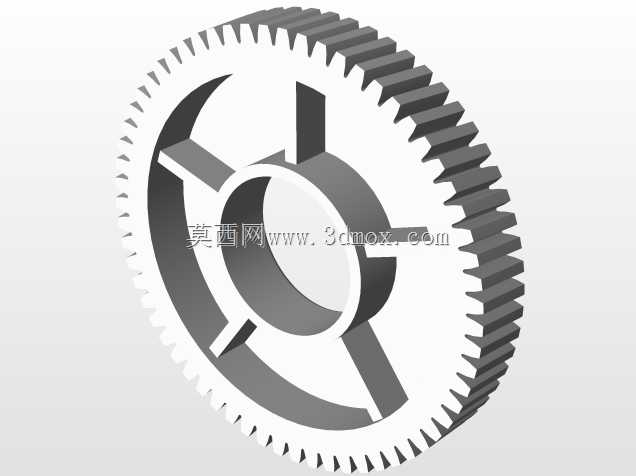

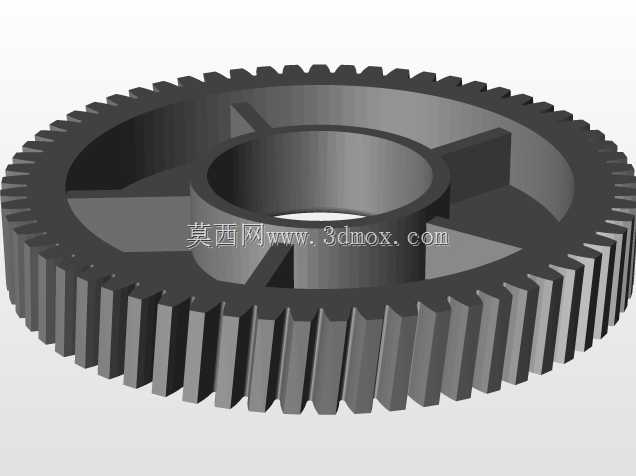

　　从结构设计思路上看，这款蜗轮采用了辐条式轮体结构，没有做成实心轮坯，核心是在保证轮齿强度、轮毂连接刚度的前提下，尽可能降低零件自身重量，减少转动惯量，毕竟蜗轮本身是和蜗杆做交错轴啮合，启动和换向过程中如果转动惯量过大，会给蜗杆端带来额外的冲击载荷，也会增加驱动电机的功率损耗。轮体中心的轮毂孔是核心安装基准，设计时需要和配套的传动轴做过渡配合，孔壁的公差要严格控制在H7级别，配合键槽传递扭矩，避免长期运行出现轴孔磨损松旷的问题。轮毂向外延伸出的三根均匀分布的辐条，夹角呈120度对称布置，这种对称结构能保证轮体转动时的动平衡性能，哪怕是在每分钟几十转的低速工况下，也不会因为质量分布不均产生周期性振动，影响啮合精度。

　　轮齿部分的设计是整个零件的核心，63齿的齿数选择，是配合对应头数的蜗杆来确定最终传动比的——如果配套单头蜗杆，传动比就能做到63，这个传动比刚好能匹配很多小型设备单级减速的需求，不需要额外增加齿轮传动级，就能把电机的高转速降到终端执行件需要的低转速，同时还能获得反向自锁的特性，也就是只能蜗杆带动蜗轮转动，蜗轮无法反向驱动蜗杆，这个特性在起重类设备里尤其重要，能避免负载下坠的安全风险。轮齿的齿形采用的是阿基米德蜗轮齿形，加工时需要和对应的蜗杆做配滚，保证啮合时的接触面积能达到齿面的70%以上，这样齿面的接触应力就能均匀分布，不会出现局部应力集中导致的齿面点蚀、磨损过快的问题。齿向方向的修缘也做了针对性处理，在啮入和啮出端做了微小的倒角，能抵消一部分安装时的轴线偏移误差，降低装配难度，同时减少啮合冲击，让运行过程更安静。

　　从安装边界尺寸来看，轮体的外径是根据齿顶圆直径确定的，设计时要预留出和蜗杆啮合的中心距安装空间，周边不能有结构件干涉轮齿的转动，也不能和蜗杆的轴承座产生位置冲突。轮体的轴向宽度要比蜗杆的啮合段宽度宽出2到3毫米，保证轴向窜动时不会出现脱啮的问题。辐条和轮缘、轮毂的连接位置都做了圆角过渡，避免应力集中，因为蜗轮在传递扭矩时，辐条根部是应力集中的高发位置，如果是直角连接，长期受交变载荷很容易出现辐条断裂的问题，圆角过渡能把应力分散开，提升零件的疲劳寿命。

　　在实际选型适配的时候，要注意这款蜗轮的承载能力是和齿面滑动速度直接挂钩的，因为蜗轮蜗杆啮合是滑动摩擦，转速过高会导致齿面发热严重，润滑脂失效，加剧磨损，所以它更适合滑动速度不超过2m/s的工况，润滑方式优先采用脂润滑或者油浴润滑，保证啮合面始终有油膜覆盖。另外安装时要严格控制蜗轮和蜗杆的轴线交错角为90度，中心距误差不能超过设计值的0.05毫米，否则会出现齿面接触偏载，一边齿面磨损严重，另一边完全没接触的问题，直接缩短零件的使用寿命。

　　很多刚入行的结构设计人员在选蜗轮的时候，容易只看传动比忽略轮体的结构形式，其实实心轮坯的蜗轮虽然加工简单，但是重量大、转动惯量高，用在频繁启停的分度机构里会明显影响定位精度，而这种辐条式结构的蜗轮，刚好平衡了强度和重量的需求，在中小载荷的场景里性价比非常高。另外轮齿的数量选择也不是随意定的，63齿的设计不会和蜗杆头数产生公因数，这样每一个轮齿都能和蜗杆的每一条螺旋线均匀啮合，磨损也会更均匀，不会出现某几个齿磨损特别快的情况，能大幅延长整套传动副的使用寿命。在做三维建模的时候，轮齿的渐开线曲面要严格按照啮合方程生成，不能用近似圆弧代替，否则做运动仿真的时候会出现干涉，实际加工出来也会出现啮合卡滞的问题，辐条的拔模角度、铸造圆角也要在建模阶段就考虑进去，方便后续的毛坯铸造或者机加工工艺落地，避免出现设计出来的零件没法加工的问题。
