L型快插式穿板气动直角管接头

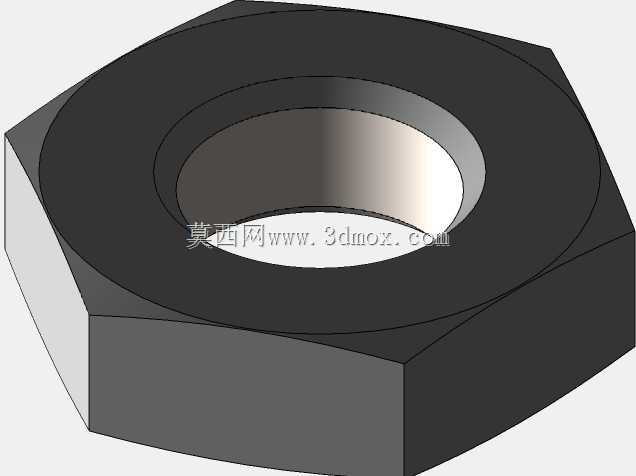

　　在气动回路的柜体、设备面板穿板布管场景里，这类L型快插穿板接头是解决管路直角转向、面板密封固定的核心连接件，日常多用于气动控制柜、自动化设备气路面板、小型气动工装的气路排布环节，替代传统需要额外搭配弯头、穿板接头组合的繁琐安装方案，减少管路连接节点，降低气路泄漏风险。从实际使用场景来看，这类接头常应用在设备面板厚度3-12mm的安装工况中，底部外螺纹搭配六角锁紧螺母，可直接卡在面板开孔位置完成固定，不需要额外焊接或者粘接，安装时只需要在面板上开出对应直径的安装孔，将接头带螺纹的一端从面板外侧穿入内侧，旋紧六角螺母即可完成接头的面板固定，安装边界上要注意预留接头弯头部分的转动空间，避免和面板内侧的其他阀件、管路产生干涉，

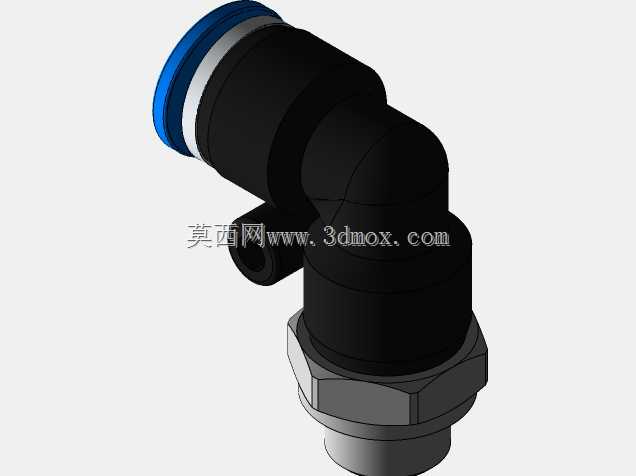

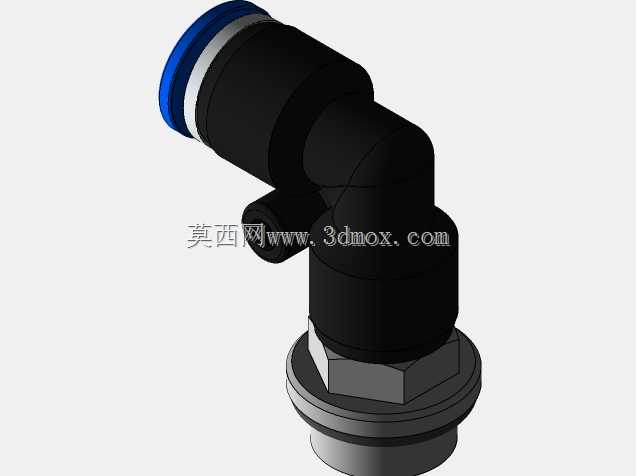

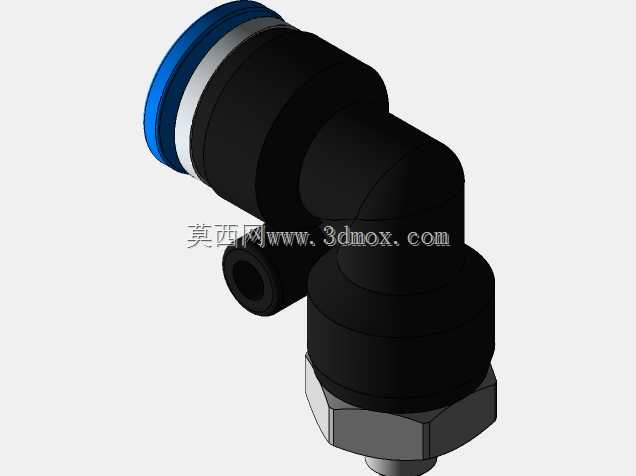

　　弯头侧的快插接口要和面板平面保持平行，方便后续气管的插拔操作。产品功能上，侧方的蓝色快插接口采用弹性卡簧结构，接入对应外径的PU气管时不需要额外工具，只需要将气管垂直插入接口到底，内部的密封圈就会自动抱紧气管外壁实现密封，卡簧会卡住气管外壁防止管路受气压冲击脱落，拆卸时只需要按下接口端部的蓝色释放环，卡簧松开即可直接拔出气管，反复插拔也不会损伤气管外壁，适合需要频繁调整气路的调试场景。设计思路上，接头主体采用黑色增强塑料材质成型，相比金属接头重量更轻，耐气动回路常见的油污、冷凝水腐蚀，内部流道做了圆弧过渡处理，避免直角位置的气流突变产生压损，减少气路供气过程中的压力损耗，接头底部的外螺纹部分可以搭配密封垫圈，

　　在穿板安装时实现面板位置的密封，防止设备内部的灰尘、切削液从安装孔位置进入柜体内部。尺寸设计上，快插接口端适配常规气动系统常用的外径气管规格，底部穿板螺纹采用标准气动管螺纹，和常规气动阀件、管路的螺纹规格通用，不需要额外制作转接件，弯头部分的转弯半径做了优化，既保证了90度转向的空间需求，又不会因为转弯半径过小导致气管弯折堵气，安装完成后接头突出面板外侧的高度较低，不会因为外部碰撞导致接头松动，适合设备外侧有人员走动、容易剐蹭的安装场景。实际选型使用时要注意，这类接头的工作压力范围覆盖常规气动系统的0-1MPa工作区间，适用的工作温度在0-60摄氏度，不能用在有强腐蚀气体、高温流体的回路中，

　　穿板安装时锁紧螺母的拧紧力矩要控制在合理范围，避免力矩过大导致塑料螺纹滑牙或者面板变形，快插接口接入气管时要保证气管切口平整，没有斜口、毛边，避免插入后密封不严出现泄漏，长期使用时要定期检查接口位置的密封圈是否老化，出现泄漏及时更换接头即可，不需要整体拆解气路，维护成本极低。在多管路并排穿板的场景中，这类直角接头可以让管路沿面板平面排布，相比直通穿板接头需要垂直面板引出管路再弯折的方案，能节省大量的面板外侧空间，让设备外部的管路排布更整齐，避免管路杂乱弯折影响气路通畅，也减少外部管路被剐蹭拉扯的概率，提升气路系统的运行稳定性。
