直流有刷电动机高精度三维建模作品

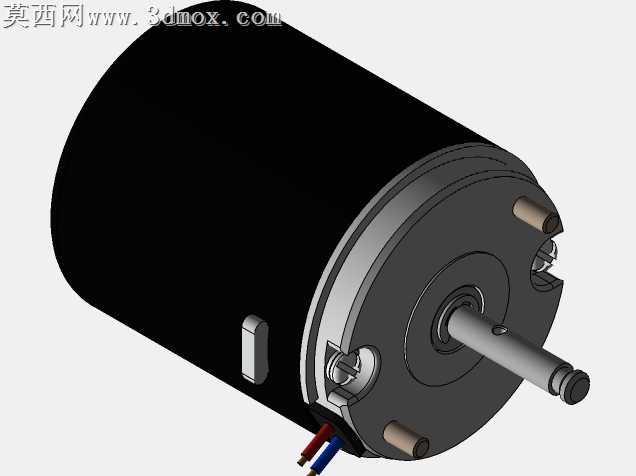

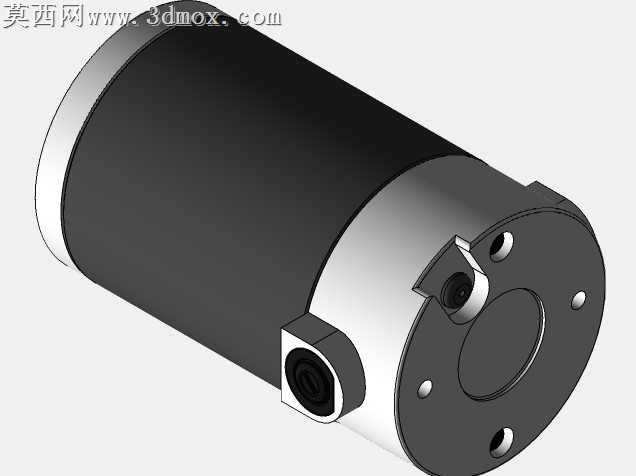

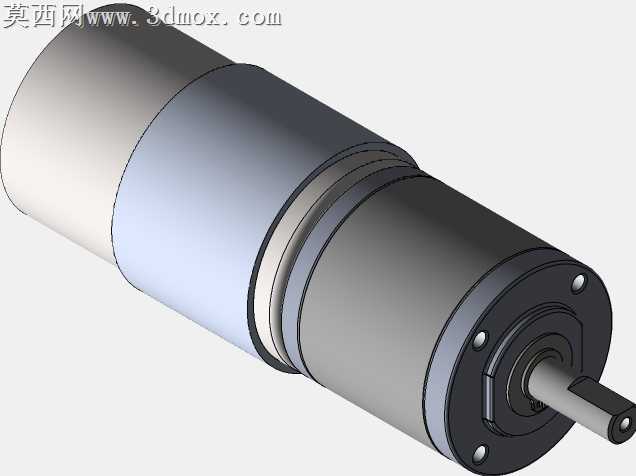

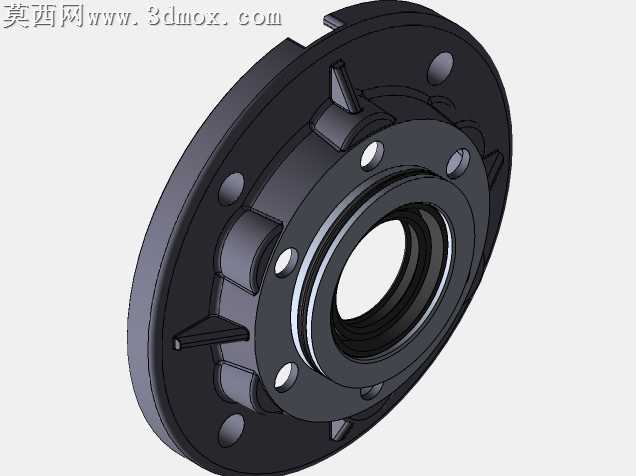

本模型针对常见小型直流有刷电动机进行全参数化三维建模，建模过程中严格遵循实物测绘的尺寸比例，完整还原电机的外部结构与内部核心构造。建模初期先梳理电机的整体结构逻辑，将模型拆分为机壳、前端盖、输出轴、定子磁钢、转子铁芯、绕组、引出线等独立零部件，在三维建模环境中先绘制各零部件的二维草图，通过拉伸、旋转、切除等基础特征命令构建零件基础形态，再针对细节结构进行精细化处理：机壳部分还原了表面的散热开孔、端部的安装定位孔与卡扣结构，精准还原金属机壳的薄壁特征；前端盖部分还原了轴承安装位、轴孔、安装固定孔的位置与尺寸，对端盖的镂空减重结构做了等比例复刻；输出轴部分还原了轴身的定位卡槽、轴端的装配倒角，还原金属轴的加工质感；转子部分单独构建了叠片铁芯的槽型结构，还原铁芯的叠压纹理特征，同时对绕组的排线形态做了仿真还原，呈现铜线绕组的排布逻辑；引出线部分还原了线身的绝缘层、出线口的防护结构，还原线缆的柔韧形态。材质渲染阶段，针对不同零部件匹配对应材质属性：机壳与端盖赋予磨砂金属材质，调整金属粗糙度与反射参数，还原冷轧钢机壳的哑光金属质感；输出轴与转子铁芯赋予光亮金属材质，添加细微的加工纹理贴图，还原机加工金属件的表面质感；绕组部分赋予铜质金属材质，调整漫反射颜色与高光参数，还原漆包线的铜质光泽；绝缘引出线赋予黑色橡胶材质，调整材质的凹凸参数，还原线缆外皮的细微纹理；定子磁钢部分赋予永磁体材质，还原磁钢的哑光金属质感。整体装配过程严格按照实物的装配关系进行配合约束，保证各零部件的相对位置准确，可清晰展示电机的内部构造与装配逻辑，模型结构完整无缺失面，各特征参数可编辑，能够用于电机结构教学、产品装配演示、动力部件选型参考等场景，通过多角度渲染图可清晰观察电机的外部造型与内部转子、定子的配合关系，直观呈现直流有刷电机的结构特点。
