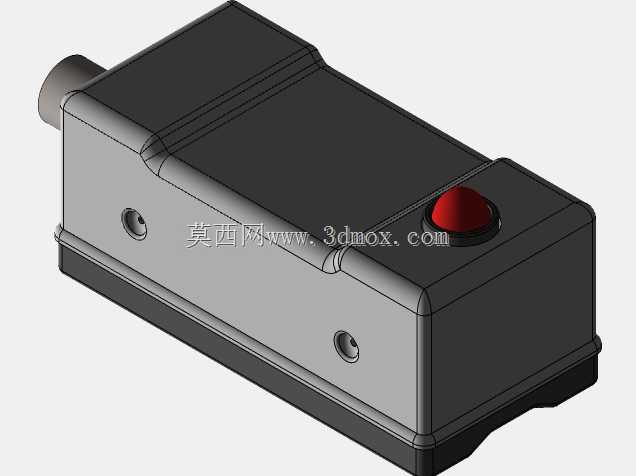

方形漫反射光电感应元件三维结构

　　这款方形结构的光电感应元件，是工业自动化检测场景里应用极广的基础检测部件，在流水线工件到位检测、物料计数、位置限位、设备安全防护触发等工况下都能见到它的身影，相比圆柱形光电开关，方形外壳的结构在安装固定时更易找准检测方向，侧面的安装孔位可直接适配常规的设备安装支架，不需要额外加装转接抱箍，在紧凑的设备安装空间里能大幅减少安装调试的耗时。从结构设计来看，整个元件采用上下壳体扣合的装配方式，壳体主体选用增强工程塑料材质，表面做了哑光处理，避免现场光源在壳体表面产生反光干扰检测精度，前端的检测探头部分做了阶梯式的螺纹防护结构，既可以通过旋转调整检测端的伸出长度，也能在探头受到轻微外力碰撞时起到缓冲作用，避免内部光学元件受冲击移位。

　　尾部的出线部位做了锥形的应力释放结构，线缆与壳体衔接处做了密封处理，能阻挡现场的粉尘、切削液溅入壳体内部，适配车间多尘、有少量切削液飞溅的加工场景。建模过程中，壳体上的四颗固定螺丝沉孔做了精确的尺寸还原，沉孔深度刚好适配常规的十字盘头螺丝，安装时螺丝头不会突出壳体表面，避免和周边设备部件产生干涉；底部的安装基准面做了平面度的细节处理，贴合安装支架时能保证整个元件的安装水平度，避免检测光轴出现偏斜。元件侧面预留的标签贴合区域做了微凹的平面处理，粘贴参数标签后不会因为剐蹭导致标签脱落，也不会突出壳体影响安装。在实际设备选型适配时，这类方形光电开关的安装孔距属于行业通用尺寸，可直接替换同规格的老旧损坏元件，不需要重新在设备支架上打孔，

　　能大幅缩短设备维护的停机时间；出线长度的建模还原也考虑了常规设备的布线需求，尾部线缆的弯曲半径做了符合工业布线规范的设计，避免布线时线缆过度弯折导致内部线芯断裂。从功能结构的细节还原来看，前端光学镜头的安装槽做了同轴度的结构约束，保证发射端与接收端的光轴重合，不会因为装配偏差导致检测距离缩短或者出现误触发信号；内部的电路板安装卡槽做了定位筋设计，装配时电路板可以直接卡入卡槽定位，不需要额外打胶固定，能提升生产装配的效率，同时在设备运行产生振动时，电路板也不会出现移位导致的信号异常。整个模型的外形尺寸完全参照工业常用的方形光电开关实际尺寸制作，长度、宽度、高度的边界尺寸都做了精确还原，在做设备整体布局设计时，

　　可以直接将该模型导入装配体，模拟实际安装后的空间占用情况，提前排查和周边传送带、工件夹具、气动元件的干涉问题，避免后期设备组装时才发现安装空间不足的问题。在检测方向的调整结构上，模型还原了壳体与安装支架配合的微调间隙，实际使用时可以通过松开安装螺丝，小范围调整元件的俯仰角度，让检测光斑准确落在被检测工件的表面，适配不同高度的工件检测需求，建模时也预留了这个调整角度的空间余量，在做装配模拟时可以直观展示角度调整后的位置状态。
