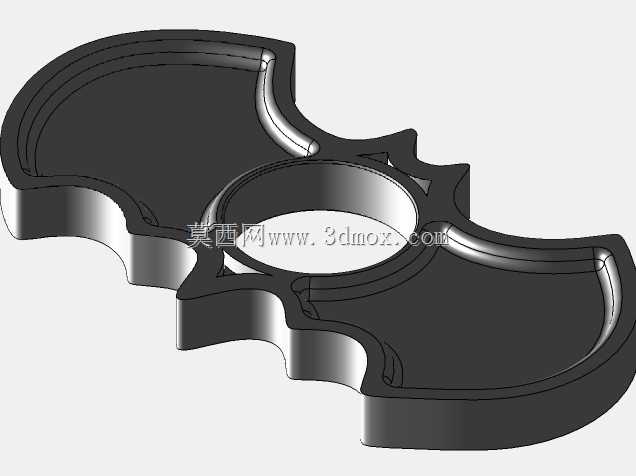

蝙蝠翼造型纺纱机异形导纱构件

　　该仿生造型构件应用于环锭纺纱设备的导纱传动环节，安装在纺纱机牵伸机构与卷绕机构之间的转轴端部，随主轴做定速回转运动，主要作用是在纱线卷绕过程中通过自身异形轮廓引导纱线完成往复导纱动作，避免纱线在卷装表面出现重叠、凸边等成型缺陷，保障筒子纱卷绕密度均匀、退绕顺畅。从结构设计逻辑来看，构件整体采用对称式蝙蝠翼仿生轮廓，中心设置标准通孔用于与传动轴配合安装，孔位公差按照基孔制间隙配合设计，可直接适配常规纺纱机的导纱转轴安装尺寸，安装时无需额外加工转接衬套，降低现场装配调整工作量。两翼的曲面轮廓经过反复拟合验证，回转过程中轮廓边缘与纱线的接触点始终保持平滑过渡，不存在尖锐棱角或突变台阶，可有效降低纱线在高速导送过程中的摩擦损伤，减少毛羽、

　　断纱等生产异常的发生概率。构件整体厚度均匀，采用等壁厚设计思路，既可以通过注塑工艺批量成型，也可采用金属板材冲压加工获得更高的耐磨性能，适配不同纺纱工况的使用寿命要求。两翼的外边缘做了R角钝化处理，避免回转过程中勾挂相邻工位的纱线，同时降低高速旋转时的空气阻力，减少设备运行的能耗与风噪。从安装边界来看，构件的最大回转半径经过严格核算，安装后与相邻的导纱钩、张力器等部件保留足够安全间隙，不会在高速回转时发生运动干涉，可直接替换原有同规格的常规导纱盘，无需调整周边部件的安装位置。仿生造型的设计除了满足功能需求外，也可作为教学演示、创意机械展示的典型案例，帮助从业者理解异形回转件的轮廓拟合、动平衡校核思路，在满足纺织生产功能的前提下，兼顾了结构设计的创意性，适合用于学生课程设计、创意机械作品的结构参考，也可作为小型装饰类旋转构件的设计原型，拓展应用到文创展示、桌面摆件等非工业场景中。
