2.4寸TFT显示屏安装固定塑胶支架结构

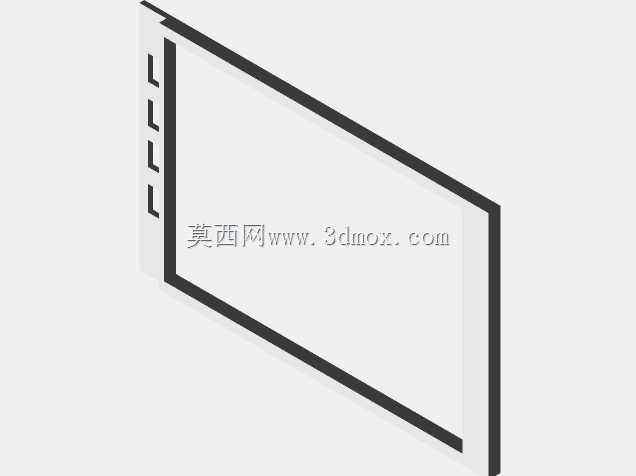

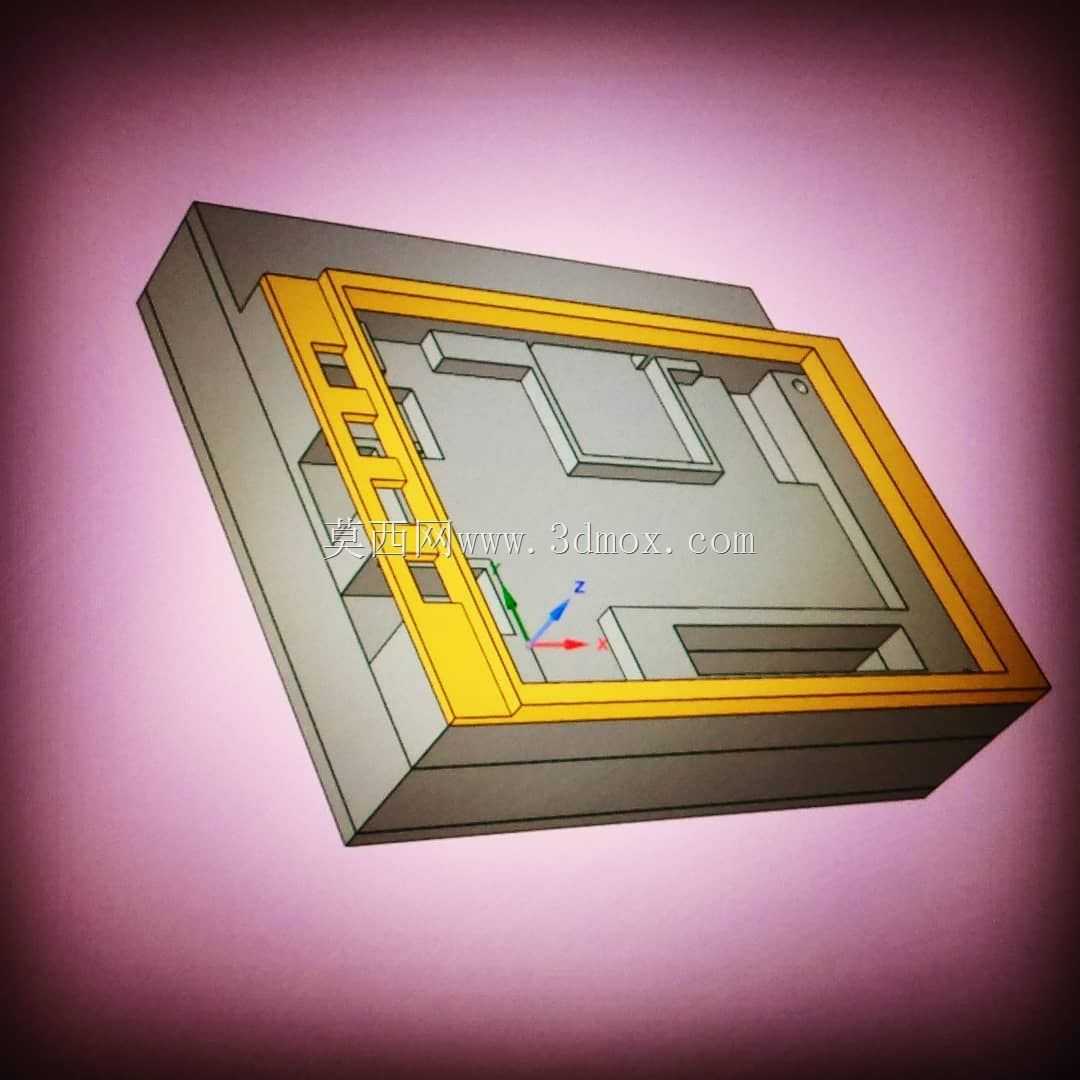

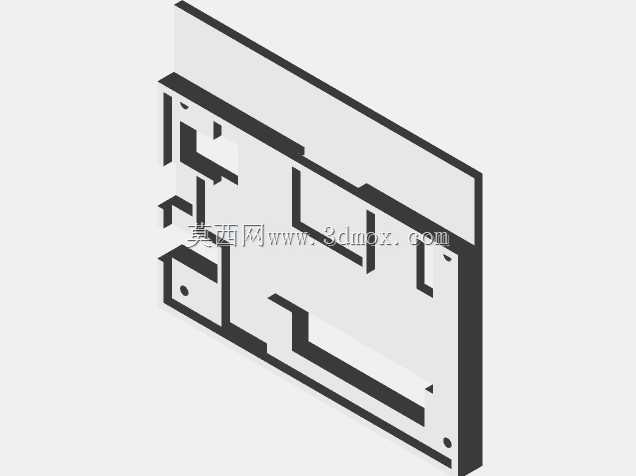

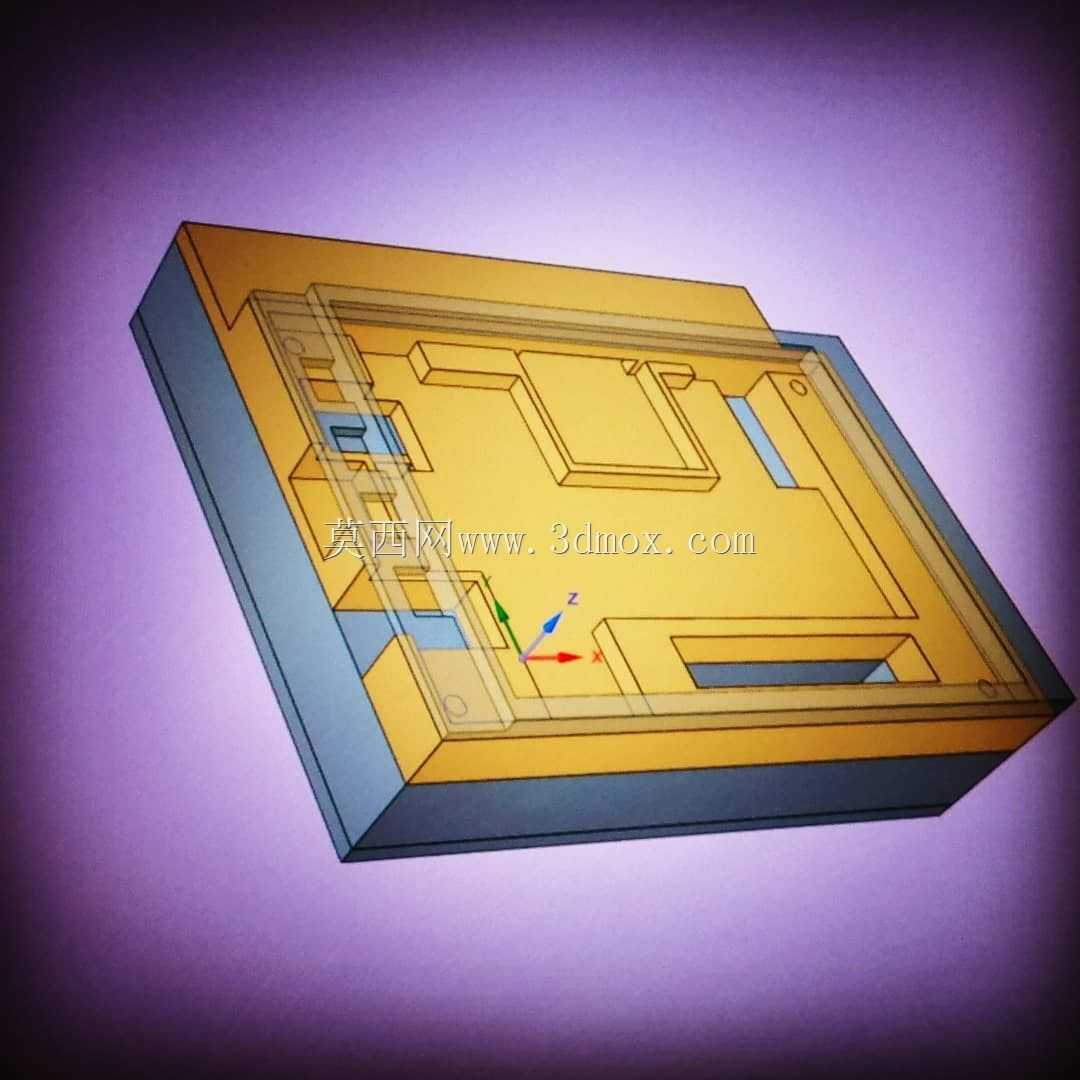

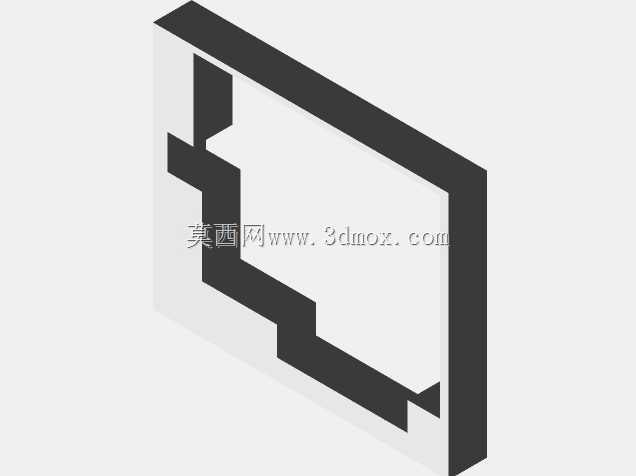

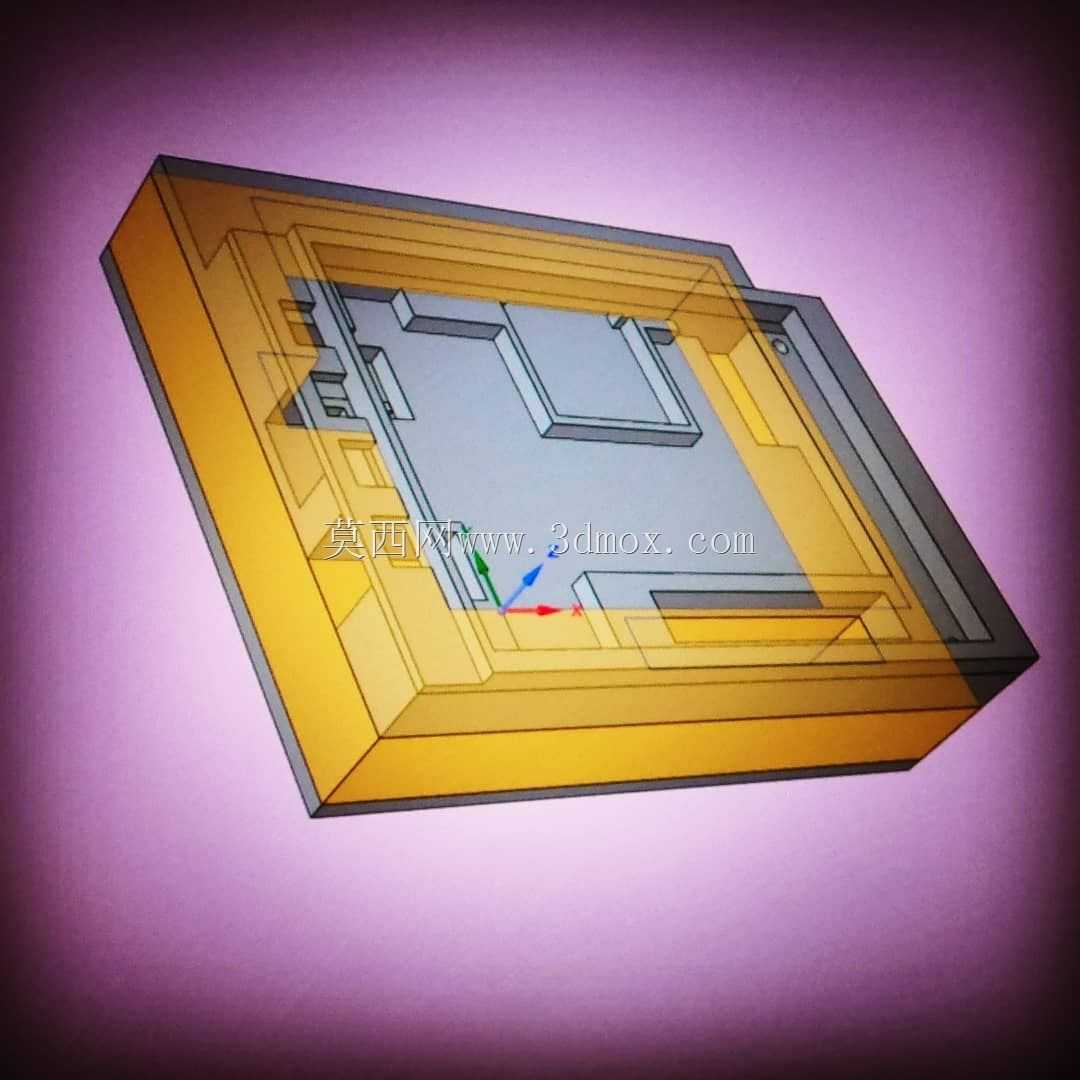

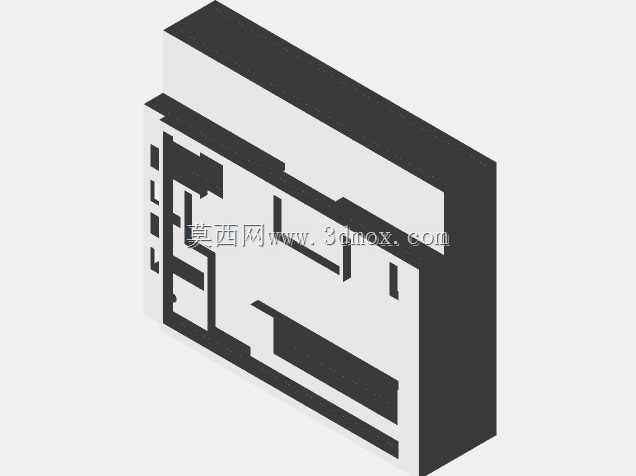

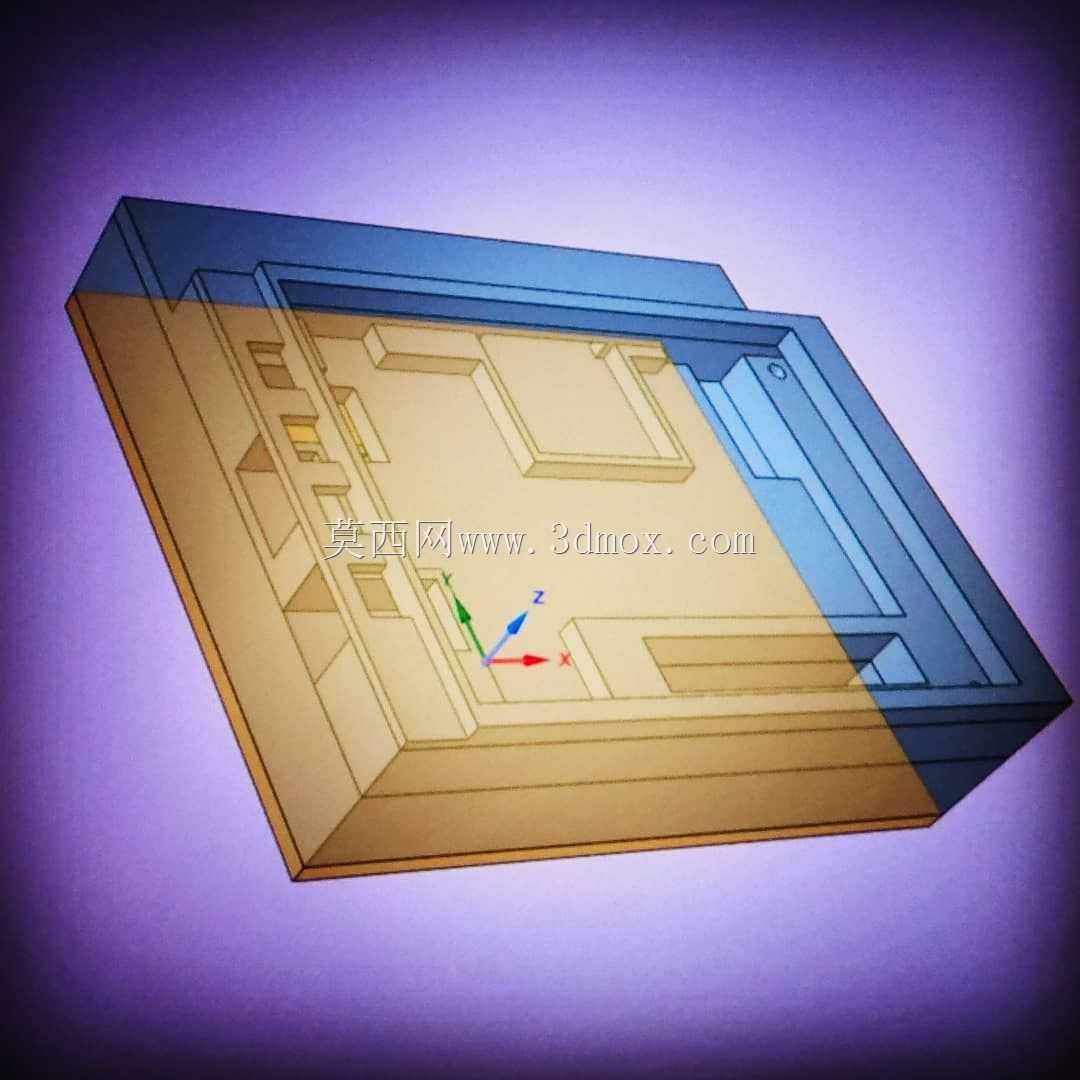

　　这款2.4寸TFT屏配套的固定支架，主要面向手持检测设备、小型工业控制终端、便携数据采集器这类带小尺寸彩显的嵌入式设备场景，核心作用是完成屏幕模组与设备壳体之间的可靠连接，同时规避屏幕装配后出现的松动、移位、受力不均漏光等常见装配问题。从结构设计逻辑来看，支架采用框型嵌套式布局，外围边框与设备内壳的安装槽做适配，预留的止口位可以在装配时快速定位，不需要额外做治具校准就能让屏幕与壳体视窗对齐，装配效率能提升不少。内侧的承托台阶高度经过匹配计算，刚好贴合TFT模组的边缘厚度，压合后不会挤压到屏幕的显示区域，也不会因为间隙过大导致屏幕按压时出现下陷。支架侧边预留的多个卡槽结构，是对应屏幕FPC排线的走线路径做的避让，

　　同时可以配合卡扣完成排线的初步固定，避免设备在受振动、跌落冲击时，排线被拉扯出现松脱接触不良的问题，这一点在手持类便携设备的设计里尤为关键，毕竟这类设备的使用场景经常伴随移动、磕碰，连接可靠性是结构设计的核心指标之一。安装边界方面，支架的外轮廓尺寸完全适配2.4寸TFT屏的通用模组尺寸，外围的固定柱位间距符合小型手持设备的内部空间布局，不会占用过多PCB板的排布空间，给主板上的主控芯片、接插件预留了足够的装配余量。支架的壁厚做了均匀化处理，避免塑胶注塑成型时出现缩痕、翘曲变形，保证装配后的平面度，让屏幕安装后受力均匀，不会因为支架变形导致屏幕出现彩虹纹、显示异常的问题。另外边框上预留的定位凸点，能和壳体上的定位槽紧密配合，

　　装配后不会出现横向窜动，即使设备经过长期的高低温环境测试，塑胶件出现轻微的形变，也能依靠凸点的限位保持屏幕位置的稳定。在实际选型应用中，这款支架可以直接适配通用规格的2.4寸TFT液晶模组，不需要二次修改结构就能完成装配，对于快速开发小型带屏设备的结构工程师来说，能省去不少重复建模的时间，也能规避很多屏幕装配环节的常见设计缺陷。
