M35A1军用卡车车轮装饰构件三维设计

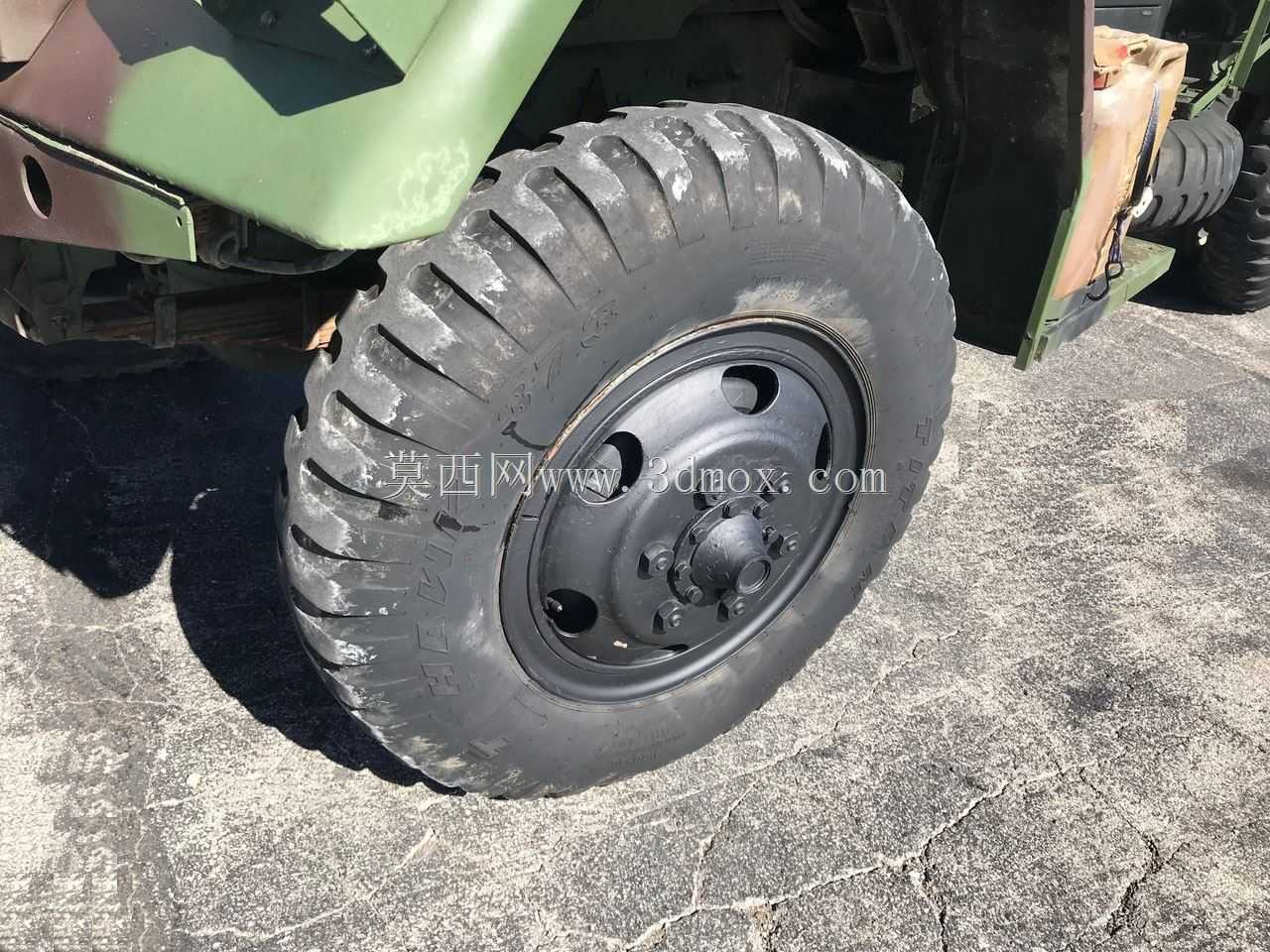

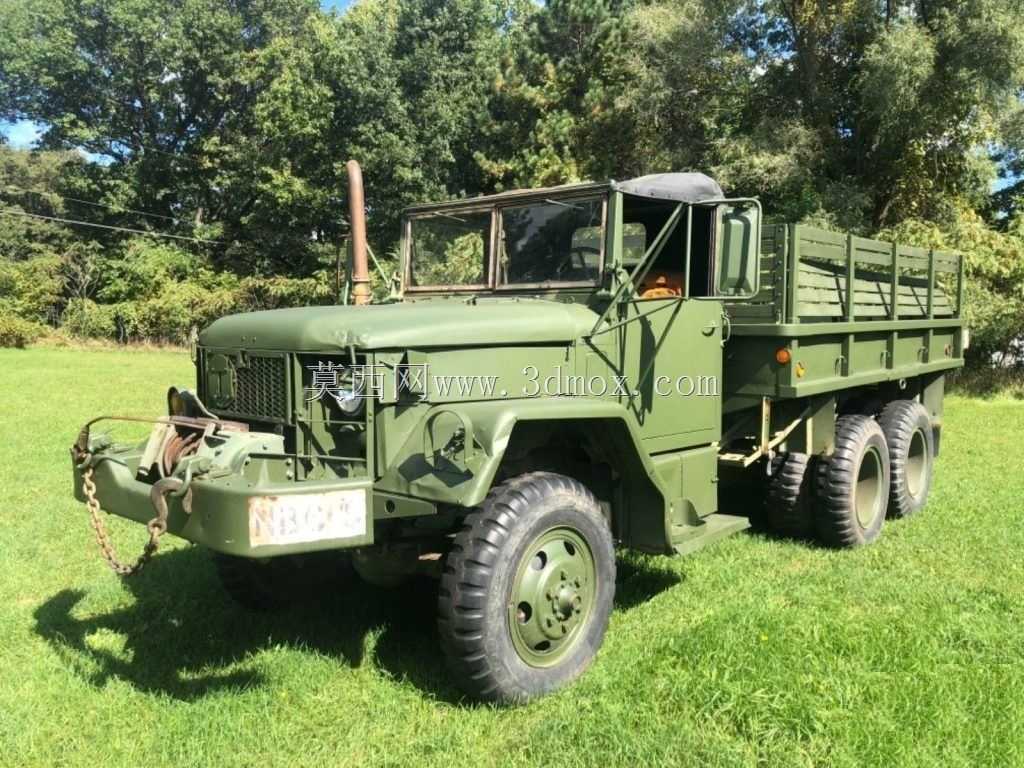

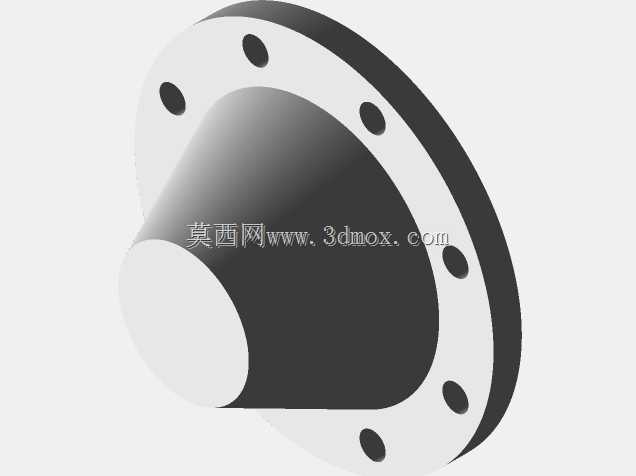

　　作为长期从事特种车辆结构建模的工程师，在复刻M35A1这款经典2.5吨级军用越野卡车的轮边饰件时，首先要明确该部件的实际应用场景——这类饰件主要装配在6×6驱动构型的军用运输卡车车轮外侧，既承担轮边螺栓防护、减少行驶中泥水砂石卷入轮辋缝隙的实用功能，也兼顾军车外观的规整性需求，适配车辆在非铺装路面、丛林泥泞区域、野战临时通路等复杂工况下的长期使用要求。从设计思路层面，首先要匹配原车的轮辋安装边界，该饰件的安装基准完全贴合M35A1原配的分体型军用越野轮辋，中心定位孔与轮轴端盖的同轴度公差控制在0.2mm以内，周向的固定卡扣位置完全对应轮辋外侧的螺栓分布圆，不需要对原车结构做任何打孔、焊接改造，可直接卡接固定在现有轮辋上，

　　适配车辆日常维护时的快速拆装需求。外形尺寸方面，饰件整体外径略小于轮胎胎面的接地宽度，避免车辆在极限转向、侧倾行驶时饰件与挡泥板、转向拉杆发生运动干涉，边缘做了15度的倒角过渡，减少车辆高速行驶时的风阻，同时避免棱角位置在越野剐蹭时出现应力集中开裂的问题。从功能特性来看，该饰件采用与原车军绿色涂装匹配的哑光质感设计，表面预留了防滑纹理，方便维修人员在拆卸轮胎时借力握持，同时饰件内侧设计有环形的导流槽，能够将轮边飞溅的泥水导向车轮外侧，减少泥水渗入轮边轴承密封位置的概率，延长轮端部件的维护周期。在建模过程中，特意还原了原车饰件的冲压成型特征，所有折弯圆角都参照实车的冲压工艺参数设置，壁厚控制在1.5mm，既保证部件的结构强度，

　　能够承受行驶中碎石的冲击，也不会额外增加过多的簧下质量，影响车辆的越野悬挂性能。不同于民用车辆的装饰性轮罩，这款军车轮边饰件的设计完全服务于实际使用需求，没有多余的装饰性凸起，所有结构特征都对应明确的功能指向，安装后与轮辋贴合紧密，在车辆通过涉水路段时，不会因为水流冲击出现脱落、变形的问题，能够适配M35A1卡车在-40℃到55℃的环境温度区间内正常使用，无论是寒区的积雪路面还是热带丛林的湿热环境，部件的安装配合精度都不会出现明显变化。
