实验室常用玻璃试管三维结构设计

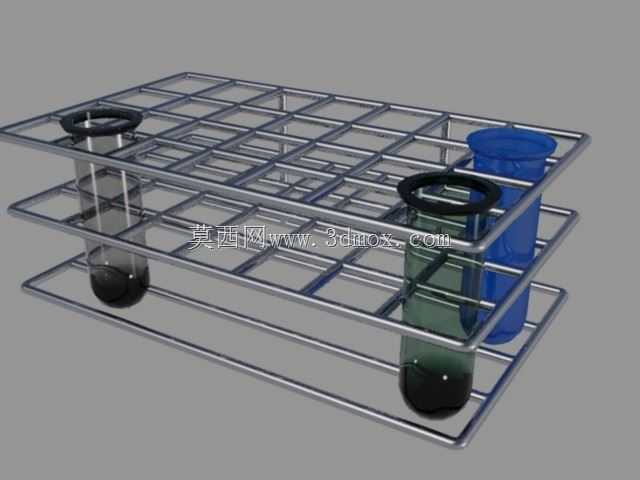

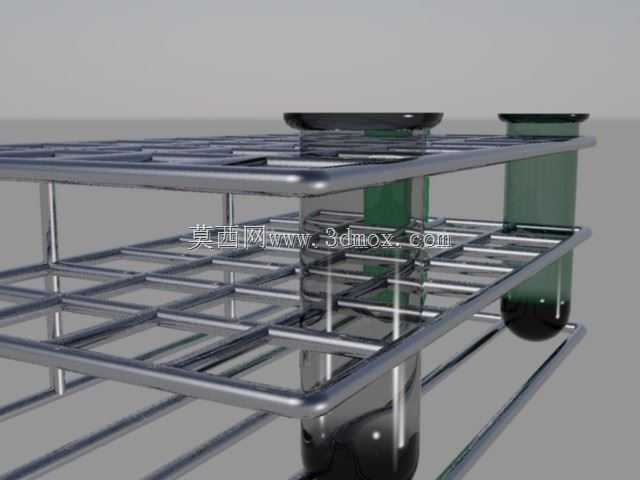

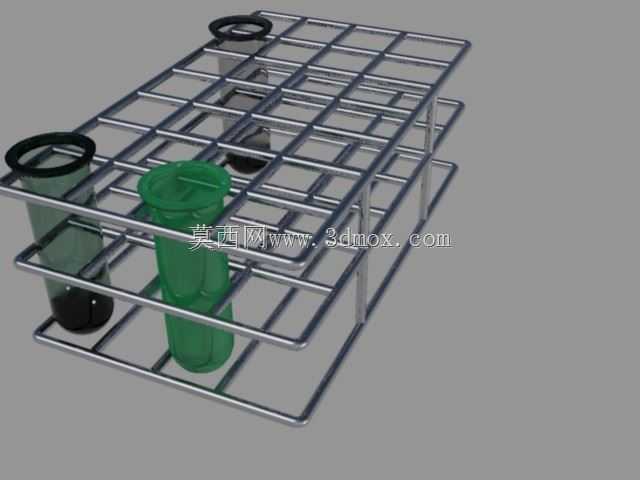

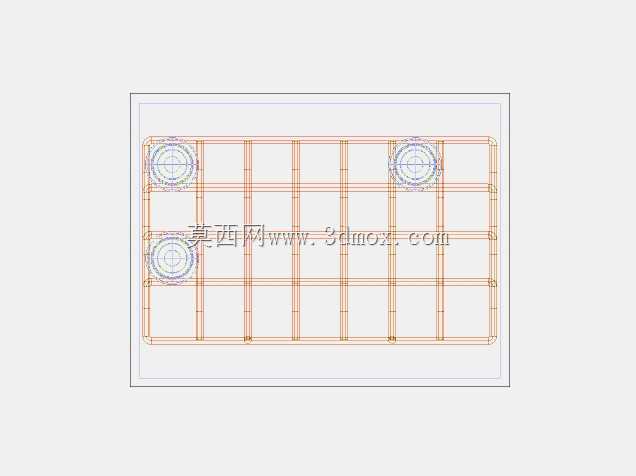

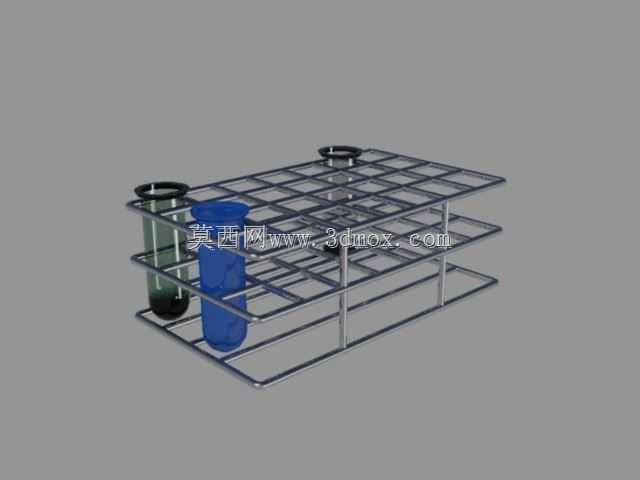

　　在化工、生物、医药类实验室的日常检测、样品反应环节，试管是出现频率最高的基础器具之一，本次完成的三维结构，完全贴合常规实验室操作的实际使用需求，可直接适配各类试管架摆放、水浴加热、离心振荡等常规操作场景。从实际使用场景倒推设计逻辑，首先要考虑的是试管与现有实验室耗材的适配性，常规试管架的网格孔径多为16mm、20mm两个通用规格，本次建模的试管外径控制在18mm，管壁厚度均匀设置为1.2mm，既可以稳妥放置在16mm孔径的高密度试管架上，也能适配20mm孔径的大间距试管架，不会出现卡滞或晃动倾倒的问题。管口位置做了外翻卷边处理，卷边的圆角半径控制在1.5mm，这个尺寸的设计一方面是为了配合试管夹的夹持定位，

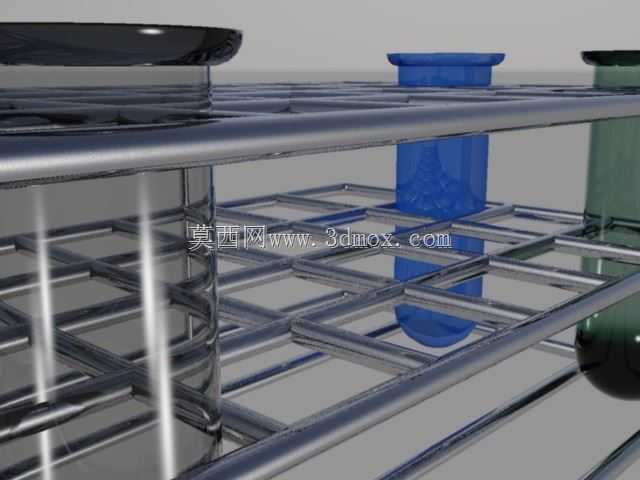

　　夹持时卷边可以形成自然的限位挡边，避免试管从夹口滑落，另一方面也能在倾倒液体时形成稳定的导流沿，减少液体沿管壁外侧流淌的概率。管身部分采用直筒等径设计，没有做额外的锥度或凹凸结构，一方面是为了匹配离心机的转子套筒尺寸，直筒结构可以完全贴合套筒内壁，高速旋转时不会出现偏心晃动，另一方面直筒内壁也更方便实验后的清洗操作，试管刷可以无阻碍地抵达管底位置，不会出现清洁死角。管底采用标准的半球形圆弧过渡，圆弧半径与管身内半径完全一致，没有直角接缝，这个结构设计首先是考虑加热场景的受热均匀性，圆弧底可以让酒精灯或水浴的热量均匀传导到管内液体，不会出现直角位置的应力集中导致玻璃受热开裂的问题，其次在进行少量样品的离心沉淀时，

　　圆弧底可以让沉积物自然聚集在管底最底端，方便实验人员观察沉淀量或是吸取上层清液。建模过程中特意还原了玻璃材质的壁厚一致性，整个管身从卷边位置到管底的壁厚偏差控制在0.1mm以内，避免因为壁厚不均导致的光学折射偏差，影响实验人员对管内液体液位、颜色变化的观察判断。同时模型预留了不同规格的参数化调整接口，可根据实际使用需求快速调整管身长度、外径尺寸，衍生出适配微量反应、常量检测等不同场景的试管型号，不需要重新进行整体结构建模。考虑到部分自动化实验设备的自动上料需求，管身的圆柱度公差在建模时就做了严格约束，整根试管的圆柱度误差不超过0.05mm，可以顺畅通过自动化设备的导料槽，不会出现卡料问题。另外卷边位置的外径比管身大2.4mm，刚好可以卡在自动化进样器的定位台阶上，保证机械臂抓取、移液操作时的位置精度，不会出现试管下沉偏移的情况。
