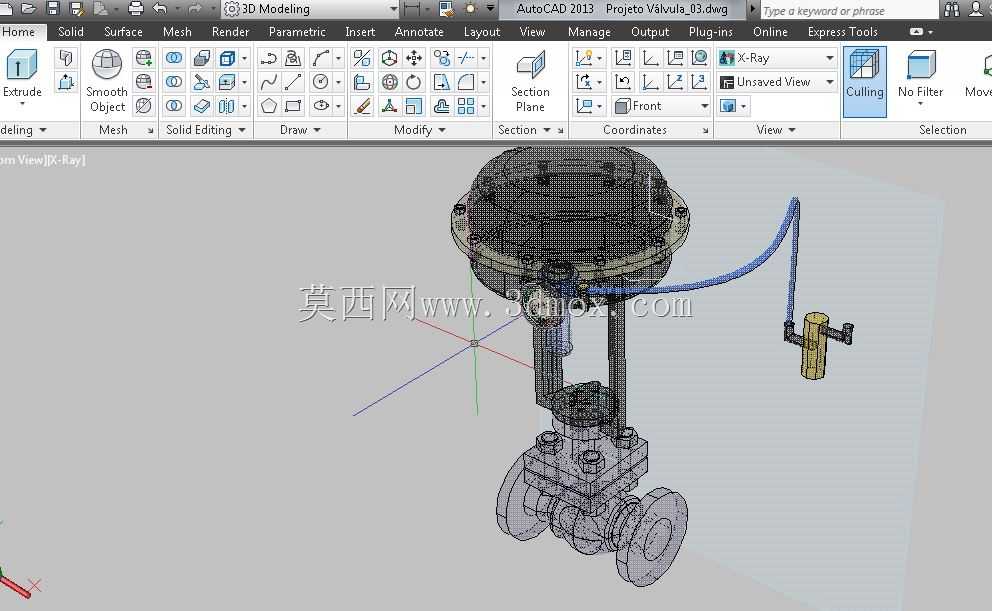

气动薄膜式蒸汽调节控制阀三维结构

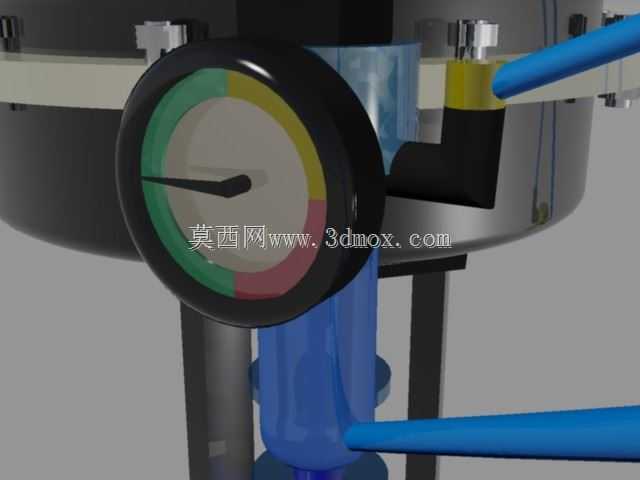

　　这款蒸汽调节阀的三维结构完整还原了气动薄膜式调节阀的全部装配细节，可直接用于热力管网、化工蒸汽输送系统、印染烘干生产线、食品灭菌工段等需要精准调控蒸汽流量与压力的工业场景。在实际生产工况中，这类阀门承担着蒸汽介质的节流调节、压力稳定、温度匹配的核心作用，相比手动截止阀，它可以配合控制系统实现远程参数调节，无需人工现场操作，在高温高压的蒸汽管路中能大幅降低运维人员的作业风险。从结构设计来看，上部的薄膜执行机构采用膜片分隔气室与弹簧腔，输入控制气压后推动阀杆做上下直线位移，带动下部阀芯与阀座形成不同的通流截面积，以此实现蒸汽流量的线性调节，附带的定位器组件可实时反馈阀位开度，抵消蒸汽压力波动带来的阀位偏移，保证调节精度。

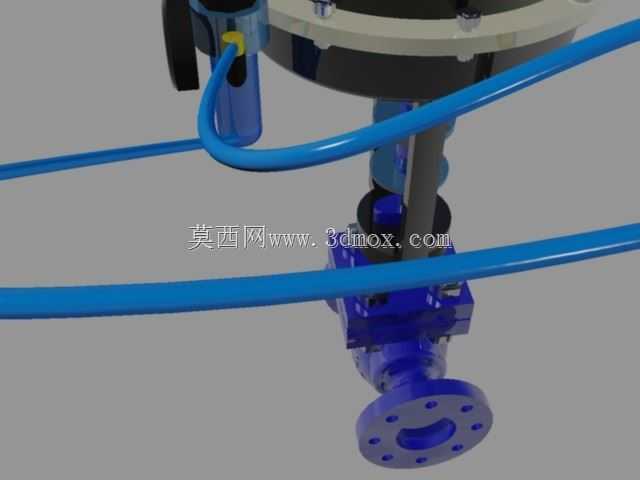

　　阀体部分采用法兰连接结构，建模时严格遵循常用工业管路的法兰安装尺寸规范，两端法兰的螺栓孔中心距、密封面凸台高度、通径尺寸都匹配常规蒸汽管路的安装边界，设计人员在做管路排布时可直接调用该模型，无需额外核对安装接口尺寸，能有效减少管路设计阶段的干涉问题。阀杆部分设置了多级填料密封结构，建模时还原了填料压盖、填料隔环的细节，可避免高温蒸汽沿阀杆泄漏，执行机构与阀体的连接支架采用筋板加强结构，既保证了连接刚度，又预留了足够的手轮操作空间，当气源故障时可通过侧装的手轮机构实现手动应急操作，避免管路断汽影响生产。模型中所有运动部件的配合间隙都按照实际装配公差做了预留，阀杆的行程范围、阀芯的开启高度都符合实际产品的参数范围，

　　在做运动仿真时可以直接模拟阀门从全关到全开的整个动作过程，验证阀杆运动是否存在卡滞、执行机构输出力是否足够克服蒸汽对阀芯的不平衡力。对于做热力系统设计的工程师来说，这个模型可以直接嵌入到整个厂区的蒸汽管网三维布局中，直观展示阀门的安装位置、操作空间预留是否合理，也可以用于阀门拆解教学、运维培训的演示素材，帮助运维人员快速理解内部结构组成，掌握故障排查的核心要点。
