AFBMA标准深沟球滚动轴承结构

　　这款符合AFBMA标准的深沟球轴承，是旋转传动系统里最基础也最核心的支撑部件，日常做设备选型、传动结构设计时，这类轴承的应用场景几乎覆盖了所有需要低摩擦旋转支撑的工位。从中小型电机的输出端支撑，到输送机辊筒的两端定位，再到机床进给轴的辅助支撑、家用机电产品的旋转部位，都能见到同结构轴承的身影，它的核心作用是承接旋转轴的径向载荷，同时可承受一定比例的双向轴向载荷，把轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的动力损耗与部件磨损。

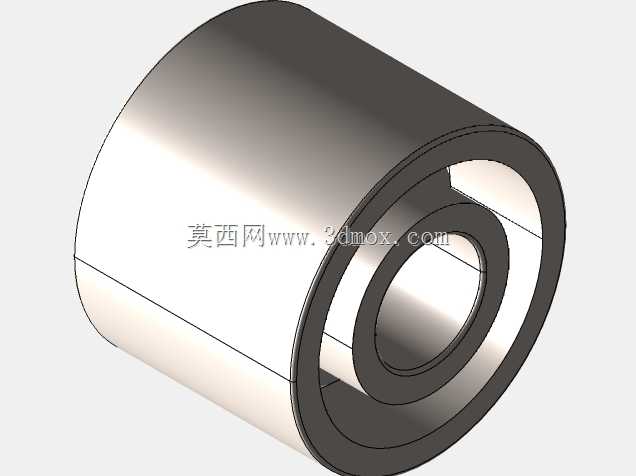

　　做这款轴承的三维建模时，首先要严格遵循AFBMA对应的尺寸公差规范，先确定内圈的内径尺寸，这个尺寸直接和安装轴的轴径做过渡配合，内圈的挡边高度、滚道曲率半径都要和钢球的直径匹配，保证钢球在滚道内运转时接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。外圈的外径尺寸则和轴承座的安装孔对应，安装边界要考虑配合公差带的选择，过盈量太大会导致轴承游隙被挤压变小，运转时温升过快，过盈量不足则会出现跑圈问题，加剧配合面的磨损。

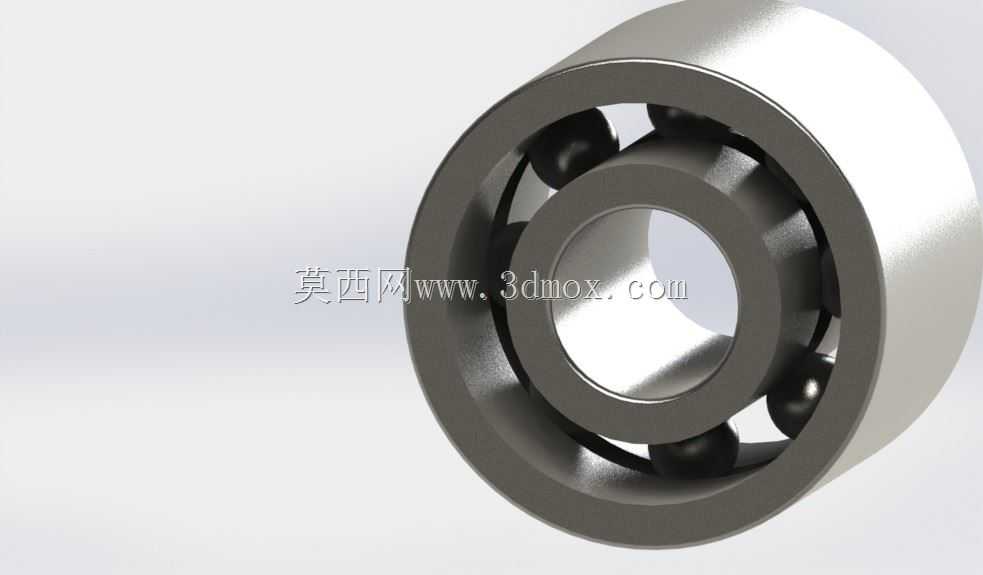

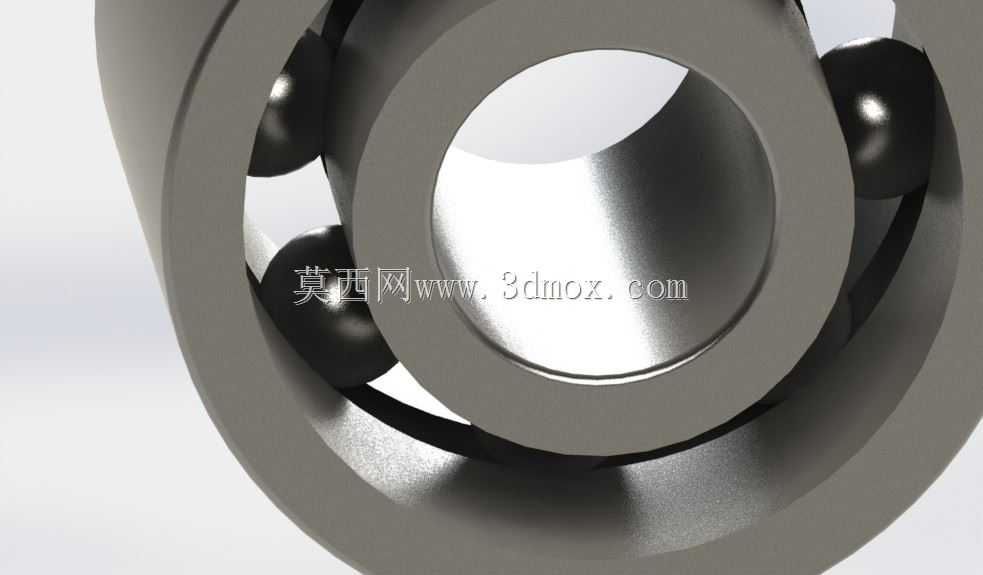

　　钢球作为滚动体，其数量、直径直接决定了轴承的额定动载荷与静载荷参数，保持架的结构设计要保证每颗钢球之间的间距均匀，避免钢球运转时相互摩擦碰撞，同时保持架的兜孔间隙要控制在合理范围，既不能卡滞钢球的自转，也不能让钢球出现过大的窜动。建模过程中要还原轴承的密封结构边界，虽然这款模型呈现的是开式轴承结构，但实际选型时可根据应用场景搭配防尘盖或者接触式密封圈，适配多粉尘、有润滑脂密封需求的工况。

　　在实际设备装配时，这类轴承的安装要注意受力方向，压装时不能通过滚动体传递压力，避免钢球和滚道表面出现压痕，影响运转精度与使用寿命。日常维护中，要根据运转转速、环境温度选择对应牌号的润滑脂，填充量控制在轴承内部空腔的三分之一到二分之一，过量填充反而会导致运转时搅脂发热，提升轴承工作温度。做结构校核时，要结合轴的受力情况计算轴承的额定寿命，确保其L10寿命满足设备的设计使用周期，同时要校核极限转速是否匹配轴的最高工作转速，避免高速下出现保持架共振、润滑失效等问题。
