160mm口径气动对夹式蝶阀结构设计

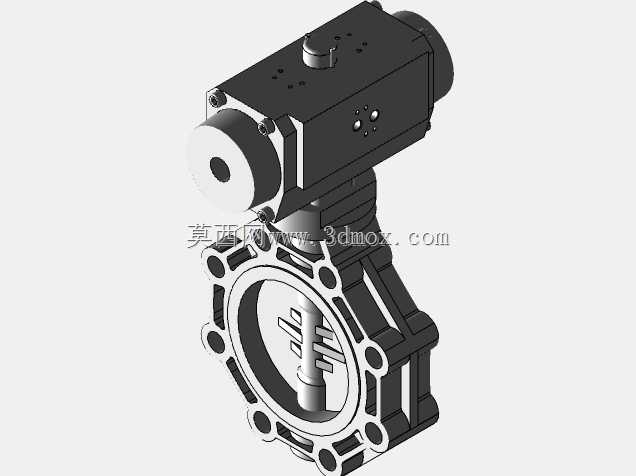

　　这款160mm口径的气动蝶阀，常应用在中小口径的给排水、暖通循环水、低压气体输送管路中，作为管路通断控制的核心执行部件，相比手动蝶阀，它搭配气动执行机构可以接入车间的气动控制系统，实现远程开关控制，也能配合电磁阀完成自动化管路的通断逻辑，在食品加工、化工配料、市政供水的分支管路上应用十分普遍。从结构设计来看，它采用对夹式安装结构，阀体周圈布置的螺栓孔可以直接夹装在两片管路法兰之间，不需要额外的法兰配对结构，相比法兰式蝶阀能节省不少安装空间，也能降低管路整体的重量，适合安装空间局促的管段。阀瓣采用流线型的对称结构，在全开状态下流阻系数很低，介质流过时的压力损失小，不会在阀瓣位置形成明显的紊流区，也能减少介质中杂质对阀瓣表面的冲刷磨损。

　　上方搭配的气动执行器采用角行程结构，输出扭矩可以匹配160mm口径蝶阀的开关阻力，执行器侧面的调节部件可以微调开关行程，避免阀瓣关闭过位导致密封面压损，也能保证全开时阀瓣完全转至与管路平行的位置，不影响介质通流。设计时首先确定了160mm的通径边界，对应适配DN150的标准管路法兰，阀体的安装孔位完全匹配国标PN10压力等级的法兰孔距，安装时不需要额外加工转接法兰。密封结构采用阀座内嵌式设计，橡胶阀座卡在阀体的环形槽内，更换密封件时不需要完全拆解阀门，只需要拆下执行器和阀杆就能抽出阀瓣更换阀座，后期维护的便利性很高。阀杆与阀瓣采用扁方传动结构，相比键连接能传递更大的扭矩，也不会出现长期开关后键槽磨损导致的开关间隙变大问题。

　　气动执行器与阀体的连接支架采用一体化铸造成型，安装同轴度有保障，长期开关动作不会出现支架偏移导致的阀杆卡涩问题。在实际选型时，这款蝶阀适合工作压力不超过1.0MPa的常温介质管路，不适合高温蒸汽或者高腐蚀性介质的工况，安装时要注意管路两侧的法兰端面平行度，避免对夹安装时阀体受额外的安装应力导致变形卡阀。建模时对所有配合面都做了公差匹配，阀杆与阀体的配合间隙控制在合理范围，既保证转动灵活，又不会出现介质沿阀杆泄漏的问题，执行器的气路接口也预留了标准的快插接口位置，现场接气时不需要额外加工转接接头。
