锥齿轮传动配套支撑固定支架结构

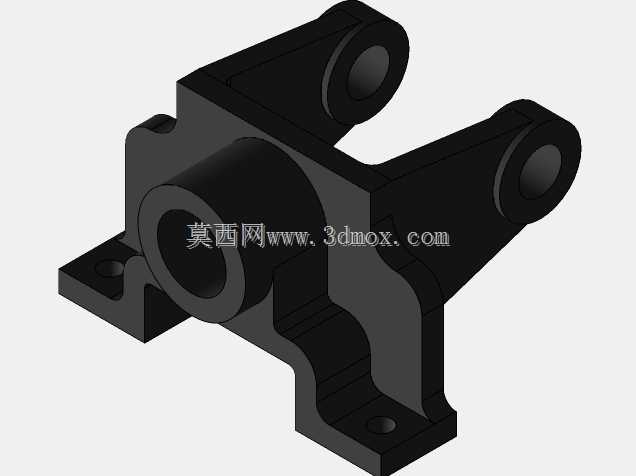

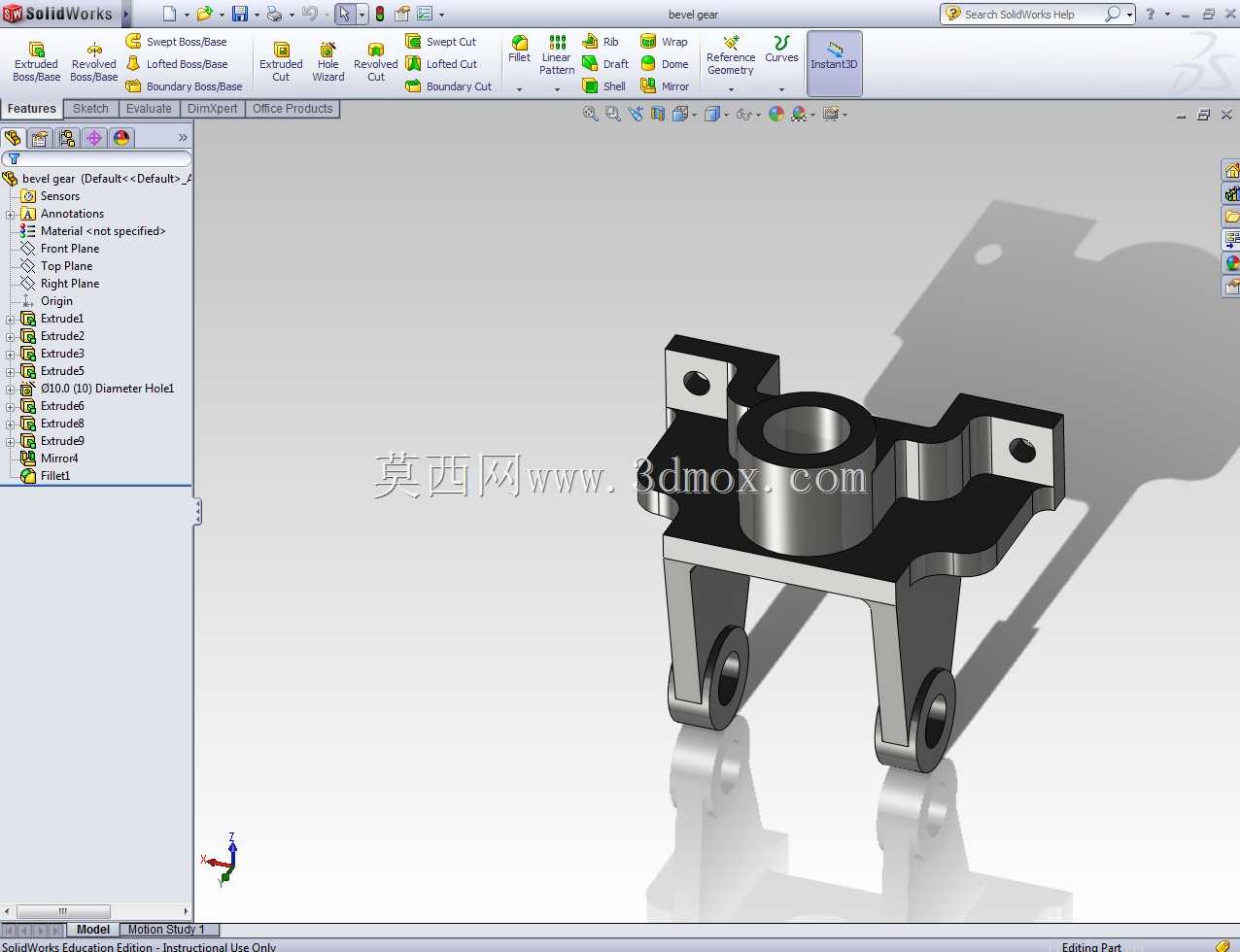

　　这类支架主要应用在中小功率锥齿轮传动的动力传输场景中，常见于轻工输送设备、小型机床进给机构、自动化生产线的转角传动工位，用来承担锥齿轮副的安装定位、载荷承载与运行姿态保持作用，避免传动过程中齿轮轴出现挠曲变形，保证锥齿轮的啮合精度。从结构设计来看，上部的同轴筒状结构是齿轮轴的安装腔体，内部预留了轴承位的安装空间，可适配标准深沟球轴承或者圆锥滚子轴承，满足不同转速、不同径向轴向复合载荷的使用需求，腔体的同轴度公差在建模时按照IT7级精度控制，保证轴系运转时的跳动量在允许范围内。两侧向外延伸的带孔安装耳是整个支架的固定接口，两个安装孔的中心距按照配套设备的安装基面预留尺寸设计，孔位周边做了局部加厚处理，抵消螺栓紧固时的局部压应力，

　　避免长期使用后安装位出现开裂变形。下部的两个带孔支脚属于辅助定位或者附属连接件的安装位，可用来安装端盖、润滑管路固定座或者传感器支架，不用额外在主体结构上打孔，减少对主体强度的削弱。设计时优先考虑了载荷传递路径，齿轮啮合产生的径向力与轴向力会通过上部筒壁传递到两侧安装耳，再通过固定螺栓传递到设备基座，因此在筒壁与安装耳的过渡位置做了大圆角过渡，避免应力集中，整个结构的壁厚按照等强度原则设计，非承载区域适当减薄，承载区域做加厚处理，在保证结构刚度的前提下控制整体重量。安装边界方面，上部筒体外径、两侧安装耳的外伸尺寸、下部支脚的跨距都适配常规小型锥齿轮传动箱的内部安装空间，不会和箱体内的其他传动件、润滑结构产生干涉，

　　支脚的孔位同轴度也做了对应约束，保证附属零件安装后不会出现别卡问题。建模过程中对所有安装配合面都做了公差预留，安装面的平面度按照装配要求设置，保证固定后支架不会出现倾斜，确保锥齿轮啮合时的齿面接触斑点符合设计要求，减少运行过程中的异常磨损与噪音。
