传动系统用惰轮臂支撑结构三维建模

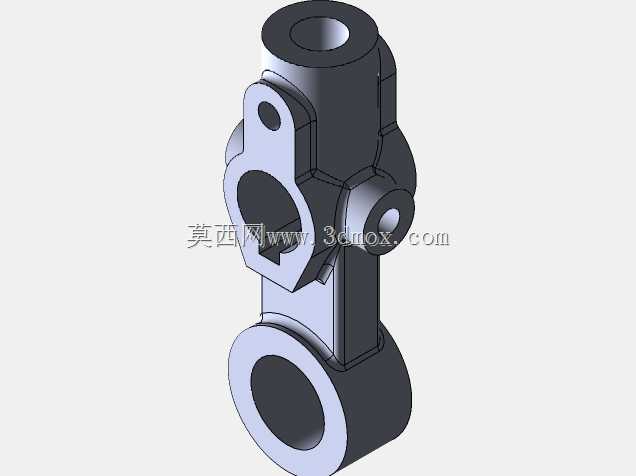

　　在各类带传动、链传动的动力传输场景中，惰轮臂是承担张紧轮定位、载荷传递的核心支撑构件，常见于工业输送线、机床进给传动系统、中小型动力设备的传动链路内，主要作用是为惰轮提供稳定的安装基准，同时通过自身结构的刚性抵消传动带/链条运行过程中产生的张紧反力，避免传动部件出现跳齿、打滑、偏磨等问题，保障传动链路的运行稳定性与传动效率。该惰轮臂采用一体化铸钢基体的结构设计思路，整体布局围绕多安装点位的同轴度、受力承载路径做优化，上部设置的同轴通孔用于铰接固定在设备机架的安装座上，作为整个臂体的摆动回转支点，孔位内壁预留了轴承安装的配合公差带，可适配标准深沟球轴承或滑动衬套的压装需求，降低回转过程中的摩擦阻力。

　　臂身中部延伸出的凸台结构带有横向安装孔，用于固定惰轮的轮轴，孔位端面加工有贴合定位面，可保证惰轮安装后与传动平面的垂直度，避免轮体偏斜带来的额外侧向载荷；下部设置的大直径通孔为张紧调节端的连接点位，可连接张紧弹簧或调节螺杆，通过调整该点位与机架支点的相对距离，实现传动件张紧度的动态调节。从安装边界来看，整个臂体的回转半径经过校核，在全行程摆动范围内不会与周边的传动轮、机架护板、管线等部件发生运动干涉，各安装孔的中心距公差控制在IT7级精度范围内，可保证装配后惰轮与主、从动轮的中心平面重合度满足传动设计要求。臂身的截面采用变厚度设计，在受力集中的回转支点、惰轮安装座位置做了局部加厚与圆角过渡处理，可有效降低应力集中系数，

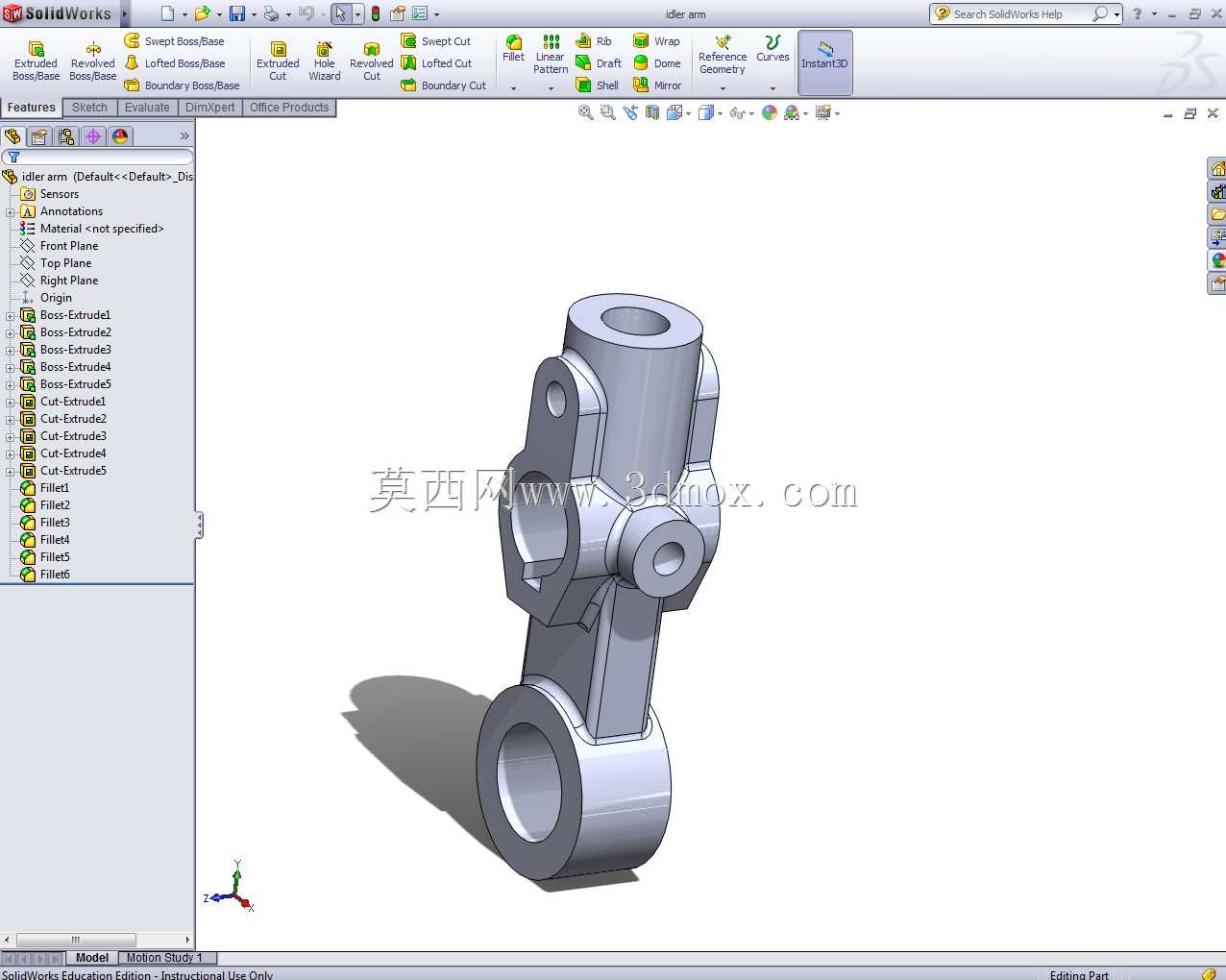

　　在满足刚性承载要求的前提下尽可能缩减非受力区域的材料厚度，控制构件整体重量。建模过程中对所有安装配合面做了公差匹配设计，各铰接孔的倒角、退刀槽等工艺结构均按照实际机加工要求做了还原，可直接用于后续的工程图导出、工艺编制与装配仿真验证，在实际选型应用中，可根据对应传动系统的张紧力需求、安装空间尺寸，对臂长、安装孔位尺寸做参数化调整，快速适配不同功率等级、不同布局形式的传动链路使用需求。
