双立板支撑式安装底座结构设计

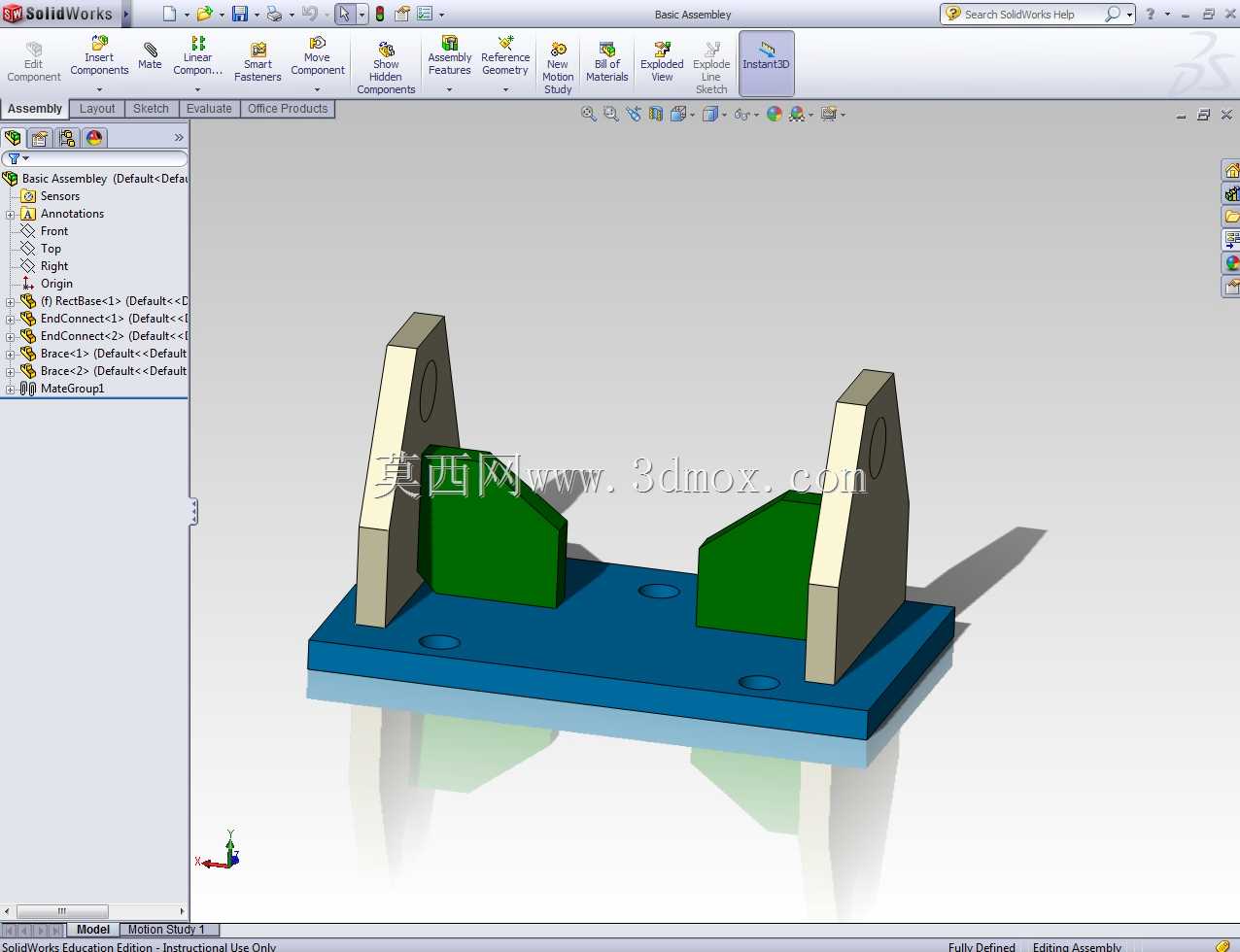

　　该支撑安装底座多用于中小型自动化生产线的工件定位工位、输送线旁的导向组件固定场景，也可作为小型检测设备的承载基座，在轻工包装、电子元器件装配、小型工装夹具搭建场景中适配性较强。底座主体采用平板式底板结构，底板上预留四个沉头安装孔，孔位沿底板长度方向对称分布，安装时可通过内六角螺栓将整个组件固定在型材机架或钢制工作台面上，沉孔设计可保证螺栓头完全沉入板面，不会对上方放置的工件或其他装配部件造成干涉，底板边缘做了小尺寸倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少装配过程中与相邻构件的磕碰剐蹭。底板上方对称设置两块立式支撑板，两块立板的间距根据待支撑部件的宽度尺寸做了匹配设计，

　　立板与底板采用垂直焊接或一体加工成型的连接方式，连接位置做了圆角过渡处理，可有效降低应力集中系数，避免设备长期运行受交变载荷时连接位置出现开裂变形。每块立板上部都开设了同轴的通孔，用于穿装铰接轴或定位销轴，可实现上方摆动类、转动类构件的铰接安装，立板的厚度根据承载载荷做了合理匹配，在保证支撑刚性的前提下尽可能减少材料占用，控制整体构件重量。两块立板之间的底板区域预留了工件放置空间，可容纳待定位的块状工件，立板内侧的直面可作为工件侧向定位的基准面，配合底板上表面的平面定位，可实现工件X、Z两个方向的自由度约束，若搭配上方的压紧组件即可完成工件的完全固定，满足钻孔、检测、装配等工序的定位需求。设计过程中优先保证了立板安装孔的同轴度公差，

　　以及立板与底板的垂直度公差，避免铰接轴穿装后出现卡滞、转动不畅的问题，底板安装孔的位置度公差控制在合理范围内，可适配常规型材机架的标准孔位间距，减少现场安装时的二次配做工作量。整体结构没有冗余设计，所有结构特征都服务于支撑、定位、安装的核心功能，构件的外形尺寸紧凑，不会占用过多的设备安装空间，在同类型小型支撑定位构件中具备较好的通用适配性，可根据实际使用场景的载荷需求调整板材厚度、孔位间距等参数，快速衍生出适配不同工况的变体结构。
