带计时控制电路的集成式自动阀组

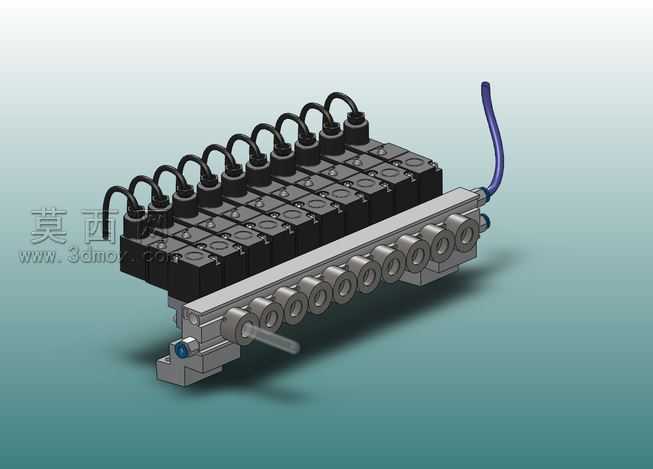

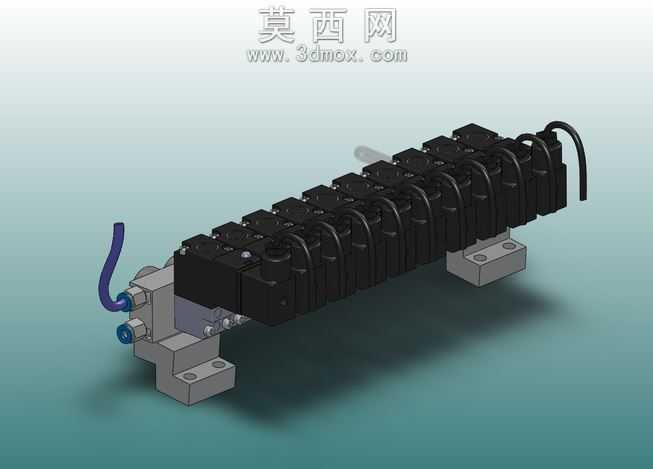

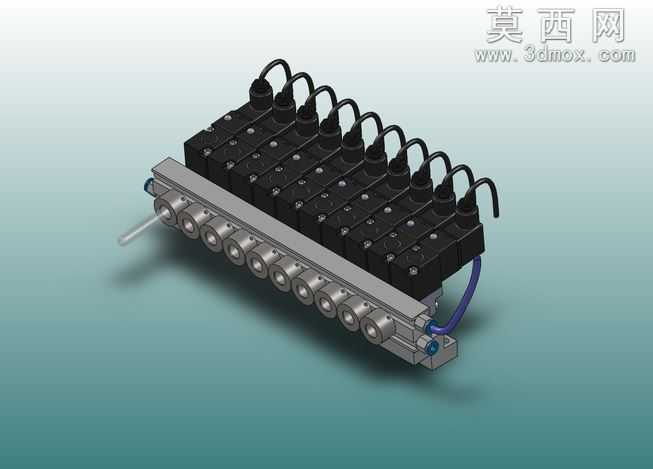

本作品为集成式自动控制阀组三维模型，采用SolidWorks完成全参数化建模，整体结构遵循模块化集成设计思路，将多联气动控制阀、计时数字电路模块、气路转接基座、安装固定支架整合为一体化功能单元。建模过程中严格遵循机械设计公差规范，对阀组上的每一处密封槽、安装孔位、气路接口、电路接线端都做了1:1等比例还原，确保各零件间的装配关系完全符合实际生产装配逻辑，不存在干涉错位问题。渲染阶段采用哑光工业塑料材质表现阀组上部的电磁控制模块壳体，还原工程塑料的细腻磨砂质感；金属安装基座与气路接头采用阳极氧化铝合金材质，添加轻微的金属反光与表面拉丝纹理，还原工业金属部件的真实质感；外接气路软管采用半透明深蓝色橡胶材质，表现软管的柔韧特性；电路引线采用黑色哑光绝缘橡胶材质，还原线缆的外皮质感，整体渲染光影采用柔和的工业产品展示光，清晰呈现阀组各部分的结构层次与细节特征。结构设计上，下部的一体化安装基座集成了公共进气通道与各工位独立出气通道，减少了外接管路的冗余布置，基座两端预留标准安装孔位，可直接通过螺栓固定在设备安装面板上；上部并排布置的多联电磁控制阀单元，每联阀都可独立控制对应气路的通断，适配多工位自动化设备的气路控制需求；侧边集成的计时数字电路模块可实现阀组通断时序的自动控制，无需外接额外的时序控制单元即可完成定时开关、循环通断等自动化控制逻辑，阀组的电路接线端做了防呆设计，避免接线错误导致的模块损坏。设计过程中充分考虑了阀组的实际使用场景，将气路接口统一布置在阀组侧端，电路走线沿阀组侧边排布并预留走线槽，避免气路管路与电路线缆相互干扰，整体结构紧凑规整，既节省安装空间，又方便后期的维护与部件更换，模型完整保留了各零件的建模参数，可直接用于工程出图、结构验证与产品演示。
