双接口Y型通路安全阀三维结构模型

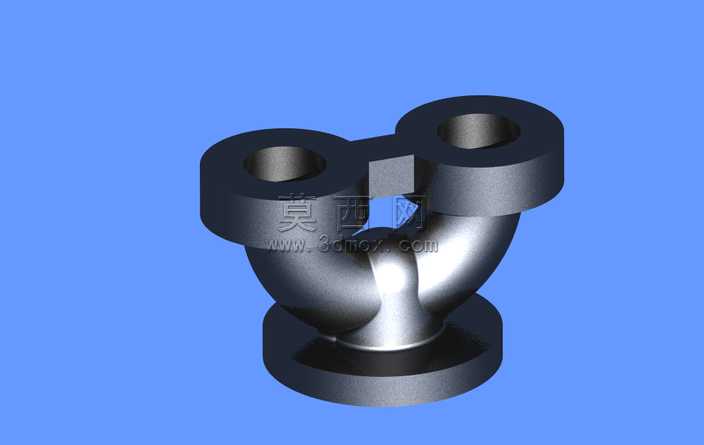

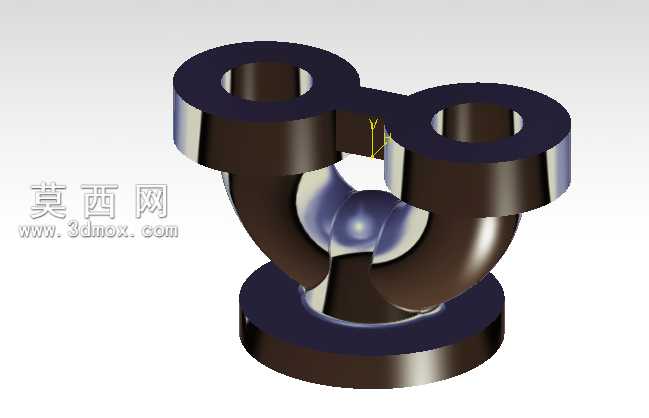

本模型为双接口Y型通路安全阀的三维数字化建模成果，建模阶段采用参数化特征构建逻辑，首先以底部圆形法兰安装基座为定位基准，绘制法兰端面的安装轮廓草图，通过拉伸特征生成基座实体，同时预留法兰端面的密封贴合平面结构，保证后续装配时的密封贴合精度。向上延伸的Y型分流流道部分，采用扫掠特征结合多截面实体混合建模方式，先绘制流道中心的Y型引导线，再分别在流道入口、分流交汇节点、两个顶部出口位置绘制对应截面轮廓，通过引导线扫掠生成流道主体结构，同时对分流交汇位置做圆角过渡处理，避免流体经过时产生紊流死角，符合阀门类零件的流体力学设计要求。顶部两个对称布置的圆形接口法兰，采用与底部基座一致的法兰特征参数化生成，保证接口尺寸的标准化适配性，两个接口之间的连接加强块，通过凸台拉伸与主体结构做布尔合并，提升整体结构的刚性，避免管路承压时接口位置产生形变。材质渲染阶段，为模型赋予哑光金属铸铁材质，调整材质的粗糙度、金属度参数，还原工业阀门铸件的真实表面质感，背景采用纯净蓝色突出模型主体结构，渲染时添加柔和的环境光与定向补光，清晰呈现流道曲面的过渡弧度、法兰端面的平面细节、各连接位置的倒角处理效果。模型完整还原了该类安全阀的外部装配结构特征，所有特征均保留可编辑参数，可根据实际管路通径、压力等级需求调整各部分尺寸参数，适配不同工况下的安全阀选型设计、装配干涉检查、管路布局模拟等应用场景，建模过程中严格遵循机械设计的公差配合要求，各连接位置的尺寸比例符合工业阀门的实际生产规范，能够直接用于后续的工程图导出、虚拟装配仿真、产品展示演示等工作环节。
