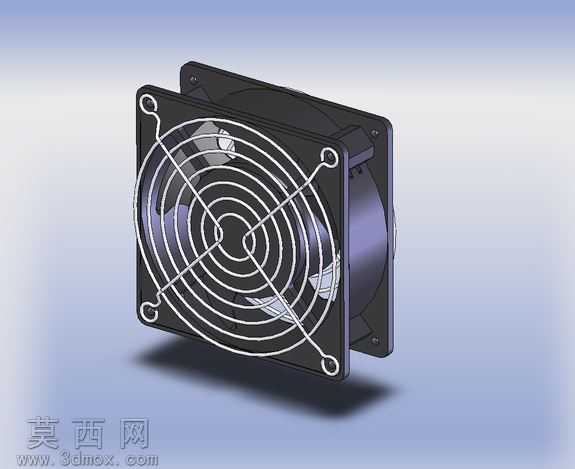

计算机CPU散热轴流风扇三维设计模型

本模型为计算机CPU散热用轴流风扇，采用三维参数化建模方式完成整体结构设计，完整还原了散热风扇的全部组成部件。建模过程中首先搭建风扇外框的基准特征，外框采用标准方形安装结构，四个角预留对应安装孔位，孔位尺寸匹配常规机箱及CPU散热模组的安装规格，外框壁厚经过参数化校核，兼顾结构强度与轻量化需求。外框前端集成金属防护网结构，防护网采用同心圆加径向支撑筋的布局，通过环形阵列特征完成网丝排布，既保证通风面积最大化，又能有效阻挡异物接触扇叶，避免运行过程中出现安全隐患。扇叶部分采用多翼式轴流叶片设计，每片叶片的曲面弧度经过流体力学方向的结构优化，通过曲面放样、边界凸台等特征完成叶片造型，叶片与中心轮毂的连接位置做了圆弧过渡处理，减少应力集中的同时降低风阻，提升送风效率。中心轮毂内部预留电机安装腔体，腔体尺寸匹配常规直流无刷电机的安装规格，腔体与外框之间通过多道支撑筋连接，支撑筋的排布角度经过调整，可有效梳理气流，降低运行过程中的风噪。模型整体完成了装配体配合约束，所有部件的干涉检查均已通过，可直接用于爆炸视图制作、运动仿真模拟等后续工作。材质渲染方面，外框与扇叶采用哑光黑色工程塑料材质，还原ABS或PC材质的真实质感，防护网采用镀锌金属材质，呈现银灰色金属光泽，中心轮毂部分做了半透明深色材质处理，隐约展现内部电机的结构轮廓，整体渲染效果贴近实物外观。设计过程中充分考虑了风扇的实际使用场景，所有结构尺寸均参考市售主流CPU散热风扇的规格设定，安装孔位、外框边长、整体厚度等参数均符合行业通用标准，可直接用于电脑散热系统的结构匹配验证、散热风道仿真分析，也可作为相关课程设计、三维建模练习的参考素材，帮助学习者掌握消费电子类散热部件的建模思路与结构设计要点。
