紫色滚花旋钮式流体滤件结构设计

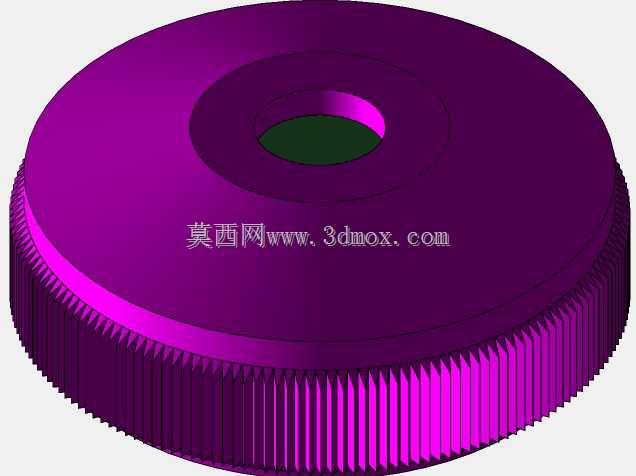

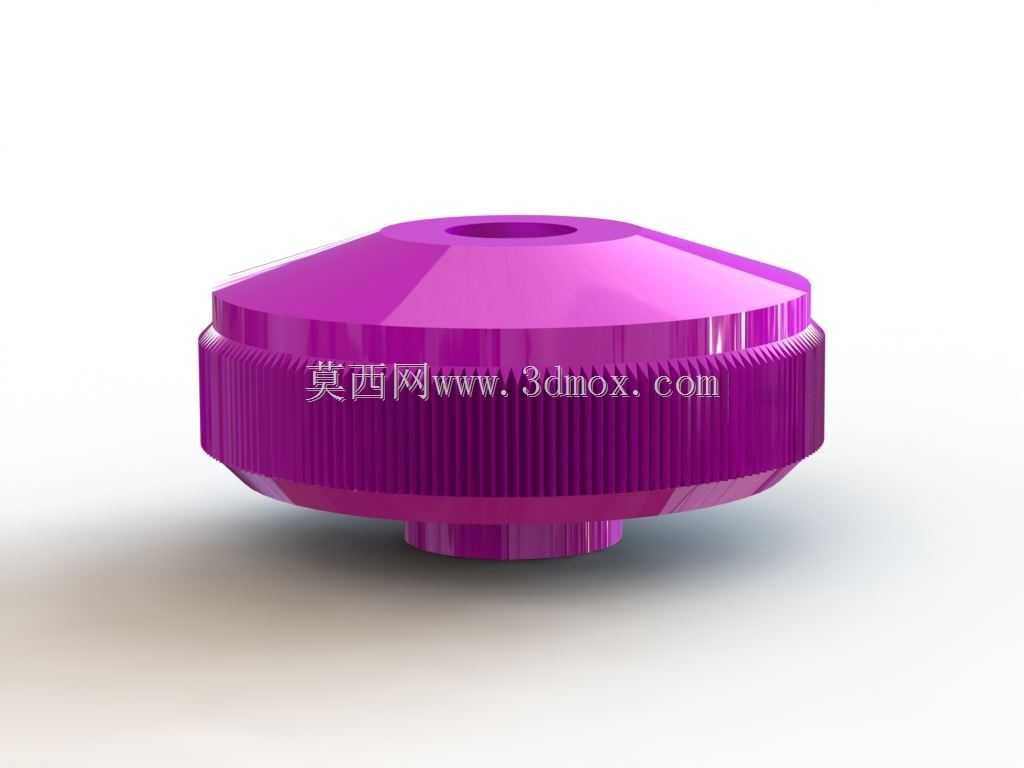

　　这款滚花旋钮式滤件，常应用在小型流体管路、实验台气路、小型液压支路的末端过滤环节，也可集成在手持式气动工具、小型喷涂设备的进气端，承担拦截流体中固体杂质、避免下游精密元件被颗粒卡滞或磨损的作用。从结构设计来看，整体采用上下同轴的阶梯式布局，顶部为带中心通孔的多边形压盖结构，中部是整圈滚花设计的握持段，底部为带外凸定位环的插接安装段，中心流道贯穿整个零件，过滤介质可嵌装在中部腔体内部，流体从顶部通孔进入后，经过滤介质截留杂质，再从底部接口流入下游管路。

　　设计时优先考虑了手动操作的便利性，中部滚花段的齿距和齿深经过适配，即便操作人员戴薄劳保手套，也能轻松施加旋转扭矩，完成滤件的拆装更换，无需额外借助扳手等工具，适合需要频繁清理或更换滤芯的使用场景。顶部的多边形结构并非装饰，而是预留了工具夹持位，当滤件因长期使用出现螺纹咬合过紧、手动无法拧动的情况时，可使用活动扳手夹持该多边形段完成拆卸，避免滚花段受力变形影响后续握持手感。

　　安装边界方面，底部插接段的外径适配常规6mm内径的软管或快插接头，定位环的直径比插接段大2mm，安装时可起到轴向限位作用，避免滤件插入管路过深导致流道受阻；整体最大外径控制在28mm，总高度22mm，在紧凑的设备面板或狭小的管路排布空间内，不会和周边的阀件、管路产生干涉，顶部中心通孔直径4mm，可满足常规小流量流体的通流需求，不会产生过大的流阻损失。

　　结构细节上，滚花段和上下两段的衔接处做了R0.5的圆角过渡，既避免了锐边割手的问题，也能减少注塑或机加工过程中的应力集中，提升零件的结构强度；外表面的亮面处理并非单纯为了美观，光滑的顶面和多边形侧面不容易积存油污、灰尘，日常维护时用抹布即可快速擦拭干净，适合车间、实验室等多尘或有少量油污的使用环境。这类小型滤件虽然结构不复杂，但在流体系统中属于易损易耗的关键元件，设计时充分兼顾了手动操作的人机工程学、安装适配性和维护便捷性，能够适配多种小流量流体回路的过滤需求，在小型气动系统、实验流体装置、民用净水支路等场景都有较高的适配性。
