470毫米长橡胶波纹软管结构设计

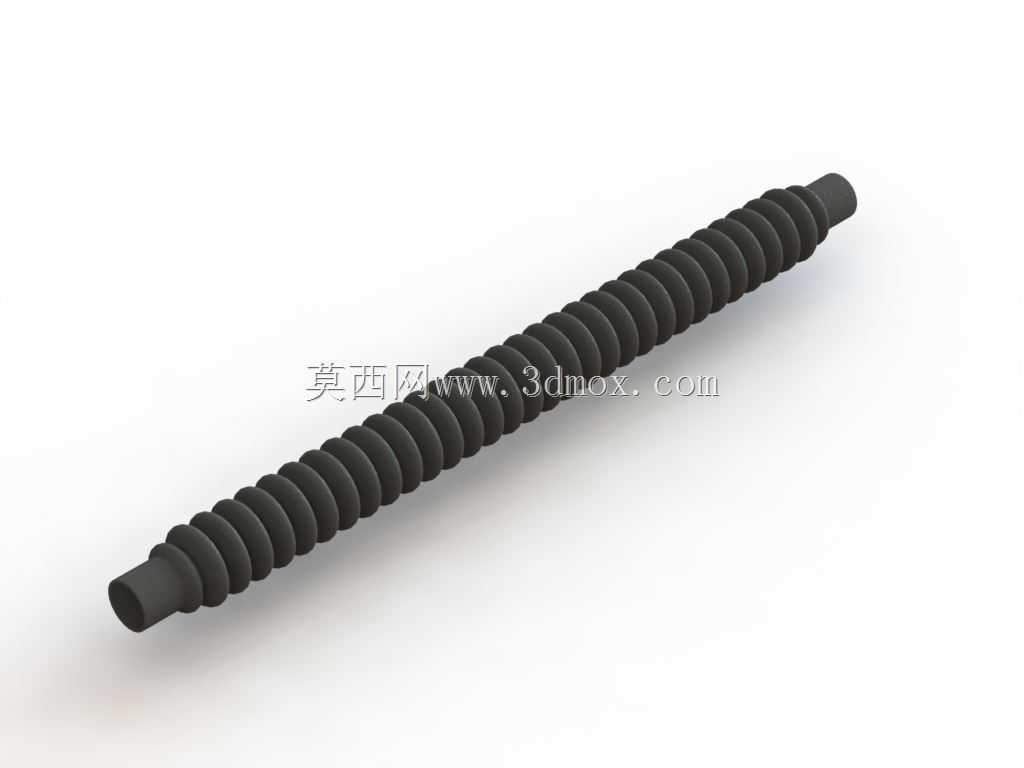

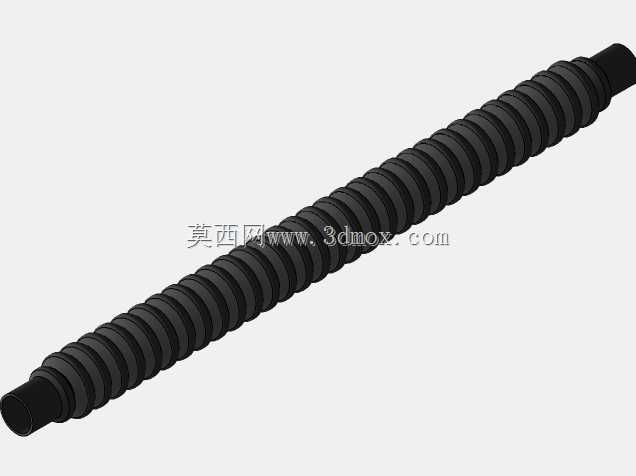

　　这款长度为470毫米的橡胶波纹软管，在工业管路系统中承担着柔性连接、补偿位移、缓冲振动的核心作用，常见于气动系统、低压流体输送、设备进出气端连接等场景，能够适配存在一定安装错位、运行中产生小幅位移的管路对接需求，避免刚性连接在设备振动、管路热胀冷缩过程中出现的应力集中、接口开裂泄漏等问题。从结构设计来看，整体采用等距环形波纹的外壁构型，每一圈波纹的凸起弧度与凹陷深度经过匹配橡胶材料邵氏硬度的参数校核，既保证管路可以在径向、轴向、角向产生一定幅度的形变，又不会因为过度弯折出现管腔塌瘪、流道堵塞的问题，两端的平直接头段做了等径圆柱设计，表面预留了卡箍安装的贴合面，不需要额外加工转接结构就可以直接通过喉箍、

　　卡套等标准紧固件对接同管径的硬管或者设备接口，安装边界清晰，对接端外径统一，适配常规的管路紧固件尺寸范围。在实际选型应用中，这类橡胶波纹软管不需要像金属波纹管那样考虑防腐镀层的适配性，橡胶材质本身具备一定的耐候性与阻尼特性，能够在输送低压空气、常温无腐蚀性流体的工况下，同时吸收设备运行产生的高频振动，阻断振动沿管路传递到相邻的结构件上，降低管路系统的共振风险。建模过程中，波纹段的螺旋扫描轨迹严格匹配实际产品的成型工艺，波纹的壁厚保持均匀一致，还原了橡胶挤出成型工艺下的壁厚分布特征，两端平直段的长度经过安装空间校核，预留了足够的卡箍安装距离，避免安装后卡箍边缘卡入波纹段导致密封失效。不同于普通光面橡胶管，

　　波纹结构的设计让这款软管的最小弯曲半径远小于同通径的光面胶管，在布局空间紧凑、管路需要走弯曲路径的设备内部，不需要额外增加弯头转接件就可以完成管路布设，减少管路的接头数量，也就降低了潜在的泄漏点。在设备维护场景中，这类波纹软管的拆装也更为便捷，不需要撬动刚性管路来对齐安装孔位，只需要适当弯折软管就可以对准接口，大幅降低狭小空间内的管路拆装难度，同时橡胶材质的表面摩擦力适中，安装卡箍时不容易出现打滑移位的问题，能够保证密封面的压紧力均匀分布。
