盘式净空气过滤组件结构设计

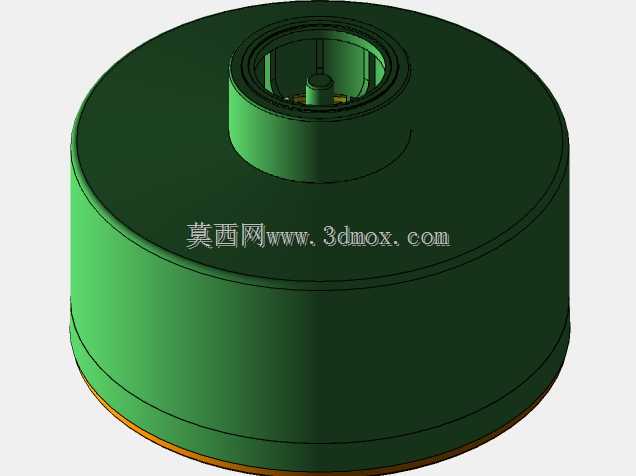

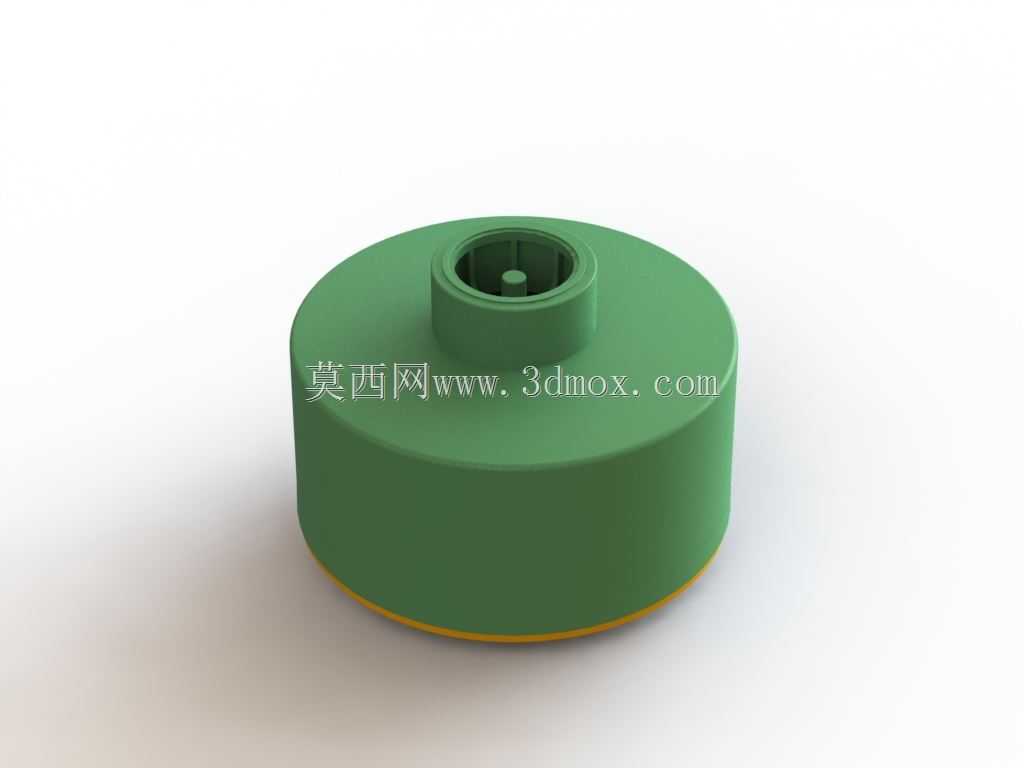

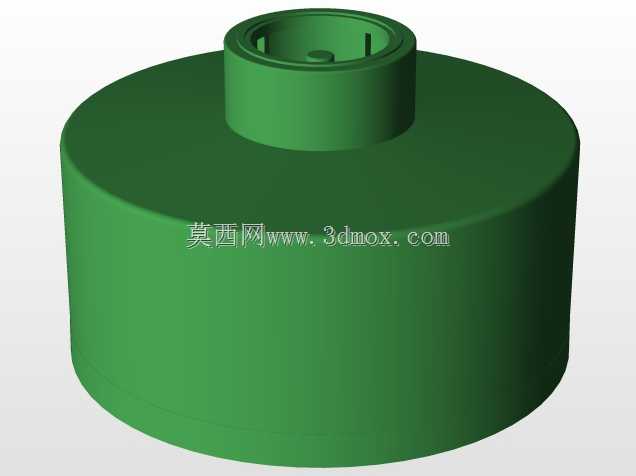

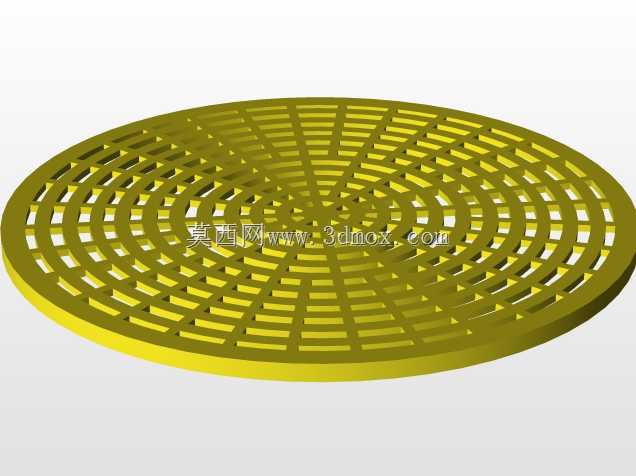

　　在气动系统、小型内燃机进气端、密闭电气柜通风回路这类对进气洁净度有明确要求的场景里，这类盘式净空气过滤组件是很常见的配套元件，它的核心作用是拦截气流裹挟的固态杂质，避免硬质颗粒进入下游腔室造成配合面磨损、流道堵塞或者绝缘性能下降的问题。从结构设计逻辑来看，整体采用矮圆柱的盘式布局，主要是为了适配安装空间轴向尺寸受限、但径向有一定预留的安装位，顶部凸起的同轴接口是标准的快插适配结构，接口内部做了定位止口，安装时可以直接卡入对应管径的气路接头，不需要额外做转接结构，接口中心的小凸台是定位结构，和对接接头的内孔配合后能保证同轴度，避免安装偏斜造成的密封失效。主体外壳采用一体注塑的结构形式，没有多余的拼接缝，能减少外壳本身的漏气点，

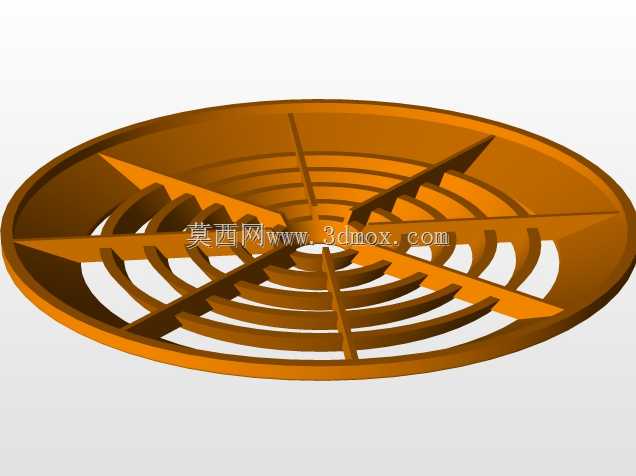

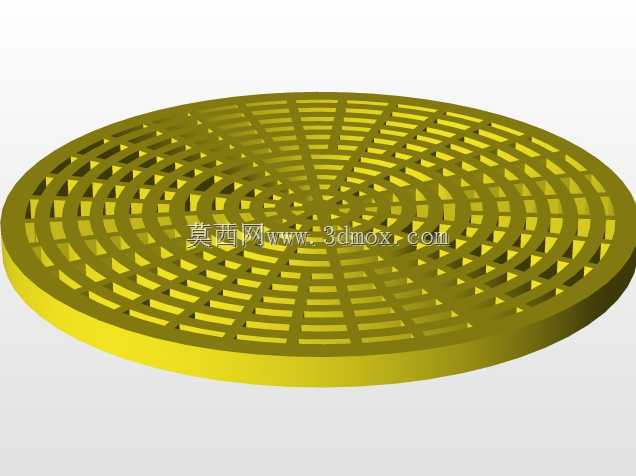

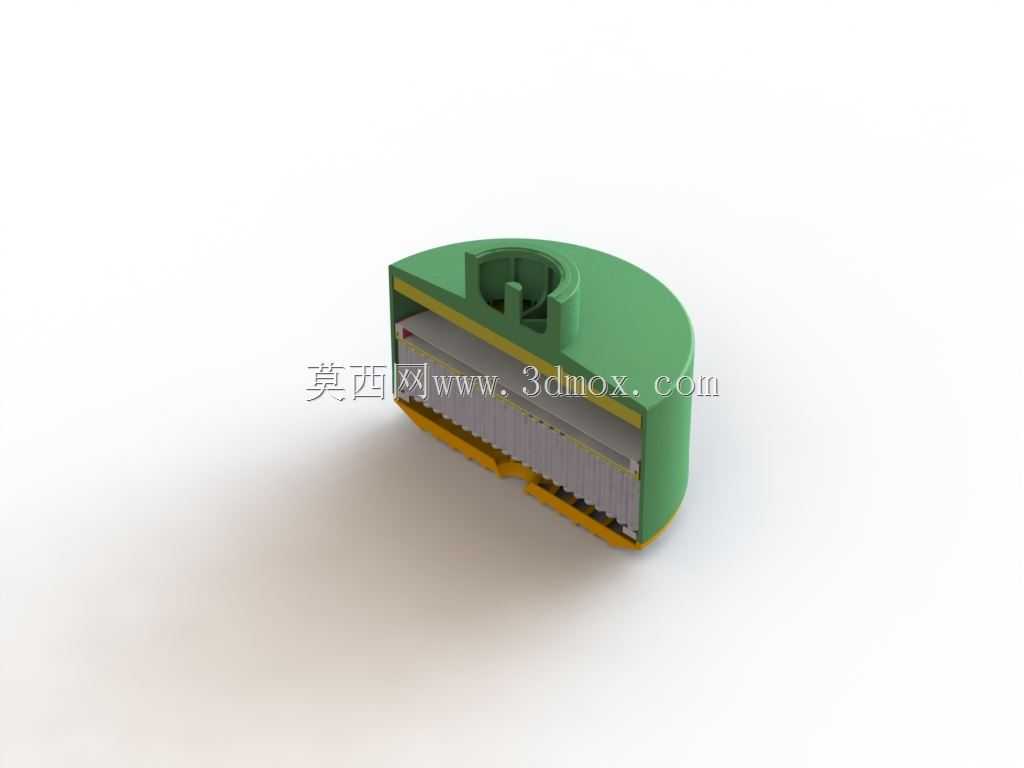

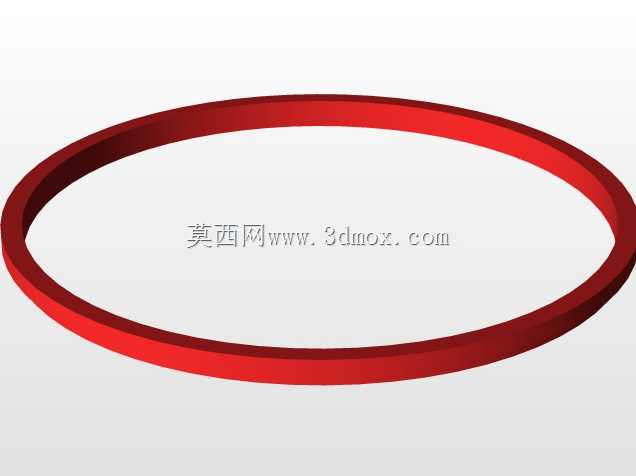

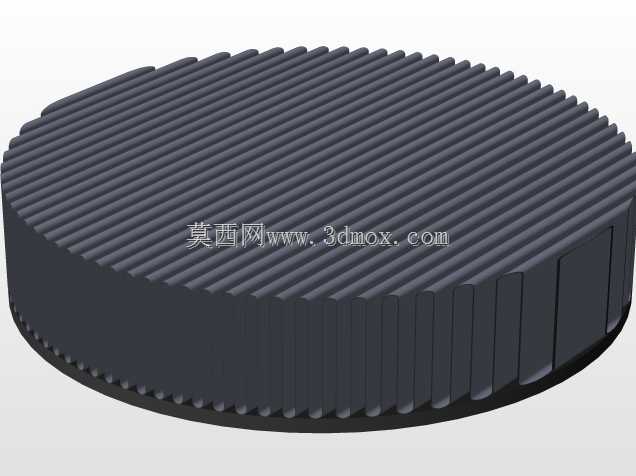

　　底部的环形压边是滤材固定位，滤材采用环形平铺的方式嵌装在外壳底部，压边做了卷边封装，不需要额外的紧固件就能把滤材牢牢固定，同时保证滤材和外壳之间没有旁通缝隙，所有进入组件的气流都必须穿过滤材才能从顶部接口流出，避免未过滤的气流短路进入下游。从安装边界来看，这类组件的径向尺寸远大于轴向高度，安装时只需要在对应安装面板上开出和顶部接口匹配的安装孔，将组件从外侧插入后用卡簧或者螺母在接口处锁紧即可，不需要额外设计复杂的固定支架，外壳底部和安装面之间可以加装薄橡胶密封圈，避免安装缝隙处进灰。在实际选型适配时，要注意组件的有效过滤面积和目标流量的匹配，盘式结构的滤材展开面积虽然不如折叠式滤芯大，但胜在结构紧凑、流阻低，适合流量不大、

　　安装空间局促的气路场景，比如小型牙科设备的进气过滤、实验室小型气泵的进气防护、工控柜的通风防尘等场景都能适配。设计时特意将外壳的壁厚做了均匀化处理，避免注塑成型时出现缩痕或者应力集中，顶部接口的壁厚和主体壁厚保持一致，能保证接口的结构强度，多次插拔也不会出现开裂问题，底部滤材压边的圆角处理也避免了锐边割伤滤材的风险，整体结构没有易损的活动部件，日常维护只需要定期吹扫或者更换滤材即可，不需要对主体结构做拆解维护。
