20PPR管件卡箍注塑模具结构设计

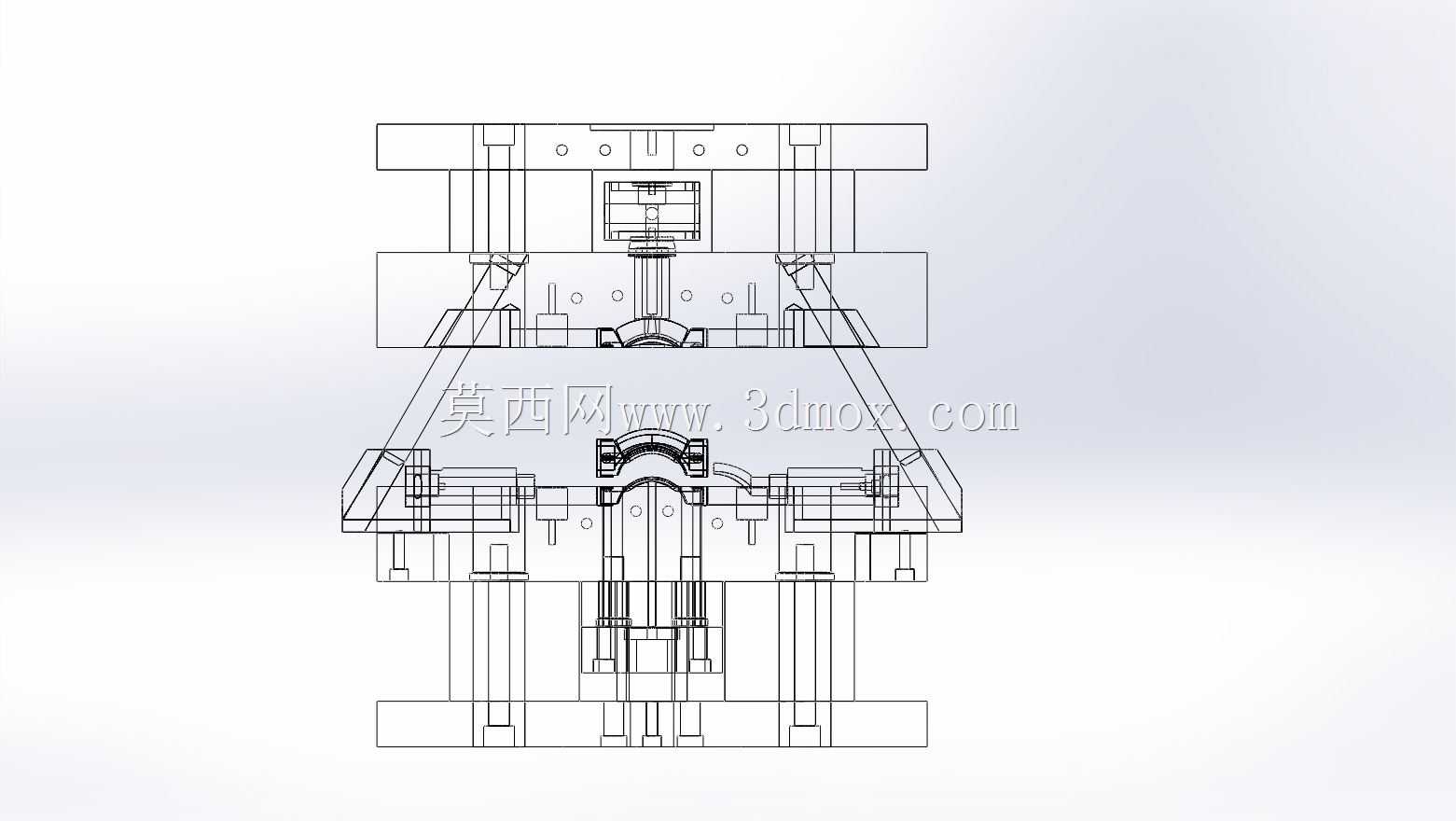

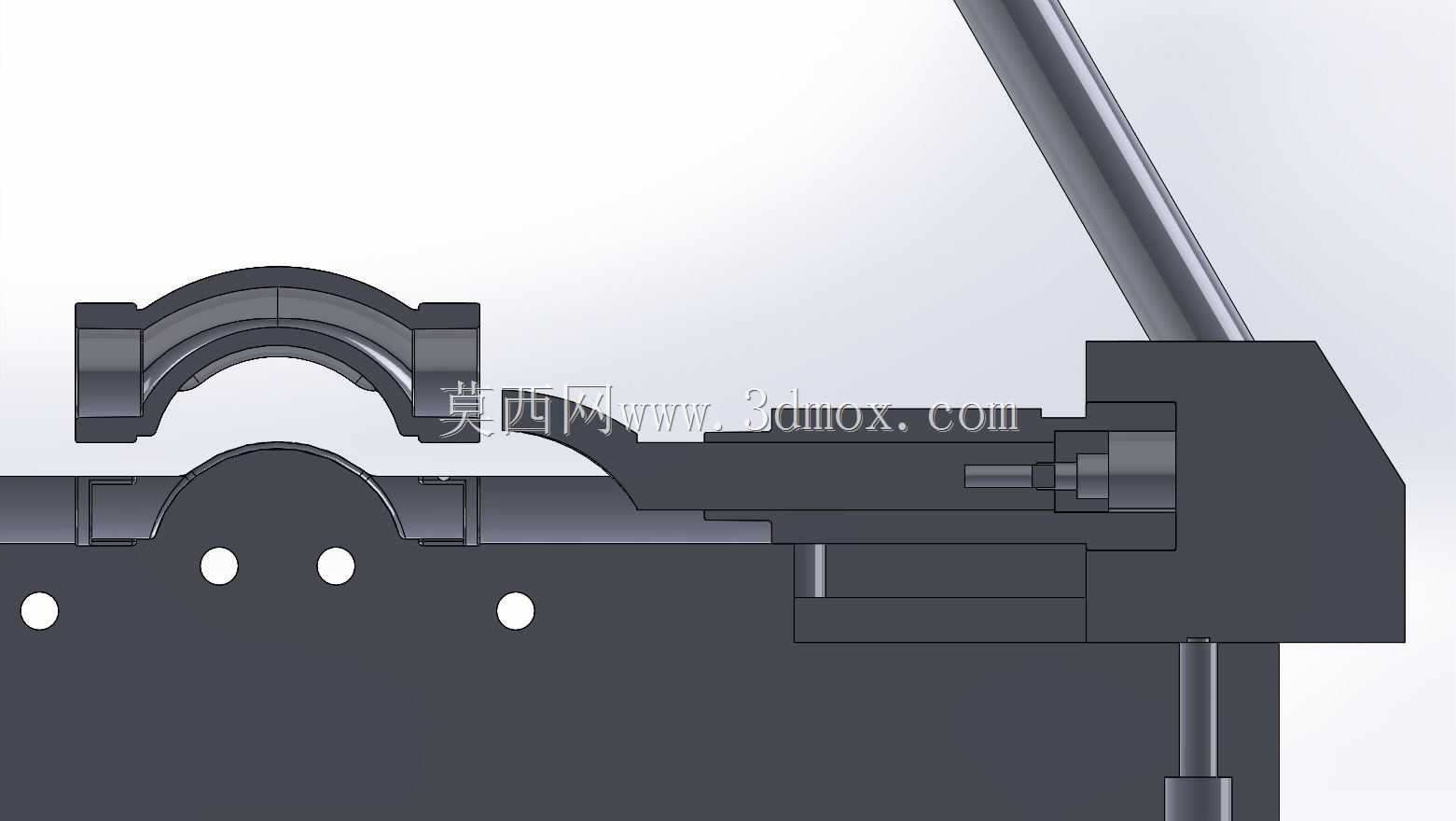

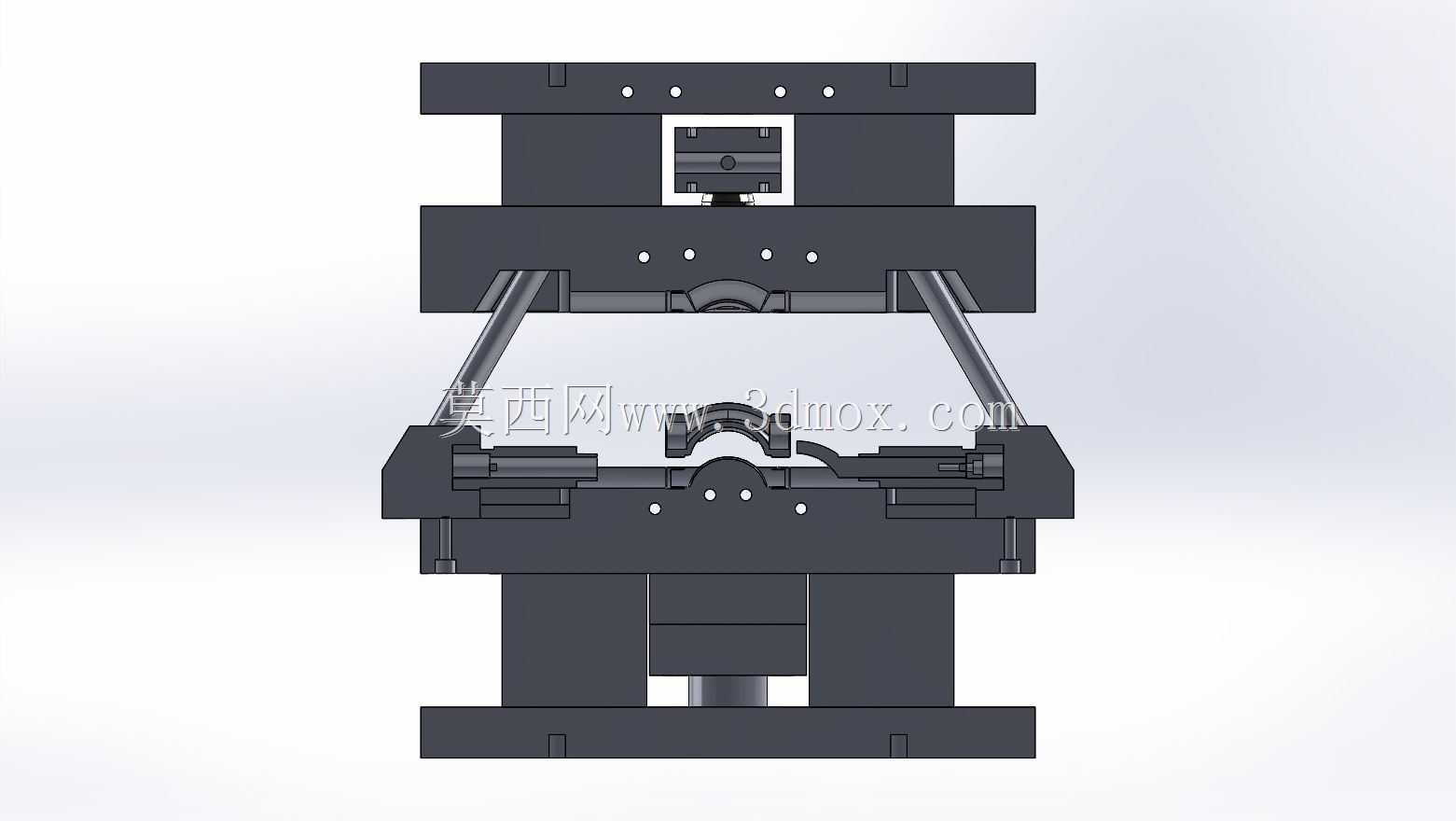

　　这套模具对应20规格PPR卡箍类管路配件的成型需求，主要应用在建筑给排水、家装冷热水管路布设的配套配件生产场景，用来批量成型PPR材质的管路卡接固定件，这类配件在民用供水、家装水电改造、小型商用管路铺设场景中用量极大，需要通过注塑工艺实现高精度、高一致性的批量生产，保障配件与同规格PPR管材的配合公差满足管路密封、长期承压的使用要求。从模具整体结构来看，采用了标准的两板模模架搭配侧向抽芯机构的设计思路，因为PPR卡箍零件本身带有侧向的卡接倒扣结构，常规的直向开模无法顺利脱出塑件，因此在模具的动定模两侧对应设置了斜导柱驱动的侧滑块结构，开模过程中斜导柱会带动侧滑块先行完成侧向抽芯动作，退出塑件的倒扣区域后，动模部分的顶出机构再动作，

　　通过顶杆、推板配合的方式将成型完成的塑件平稳顶出，避免顶出过程中塑件出现变形、顶白等缺陷，影响后续装配使用。模具的浇注系统采用了侧浇口进料的设计，浇口位置设置在塑件的非配合外侧面，进料过程中熔融的PPR料流可以平稳填充整个型腔，减少填充过程中的熔接痕、气纹缺陷，同时浇口残留位置不会影响卡箍与管材的配合精度，后续去除浇口的工序也更简便，适合大批量生产的节拍要求。冷却系统围绕型腔、型芯分别布置了循环冷却水道，水道距离型腔壁的距离保持均匀，保障PPR材料在填充完成后可以均匀冷却收缩，减少塑件的翘曲变形量，让成型后的卡箍尺寸稳定性更好，长期使用过程中不会因为内应力释放出现开裂、密封失效的问题。模具的导柱导套采用了标准模架的高精度配合结构，

　　合模过程中可以保证动定模的对中精度，避免型腔错位导致的塑件壁厚不均、飞边过大问题，同时在滑块的滑动位置设置了耐磨板与润滑槽，长期批量生产过程中可以减少滑块的磨损量，延长模具的整体使用寿命，降低生产过程中的维护频次。整套模具的安装尺寸适配常规的卧式注塑机拉杆间距，模厚、开模行程都匹配100吨级左右的小型注塑机参数，生产车间不需要对设备做额外改造就可以直接上机装模生产，适配多数中小注塑加工厂的设备配置条件，成型周期可以控制在合理区间，满足这类民用管路配件的大批量供货需求。
