十六腔滤波器注塑模具结构设计

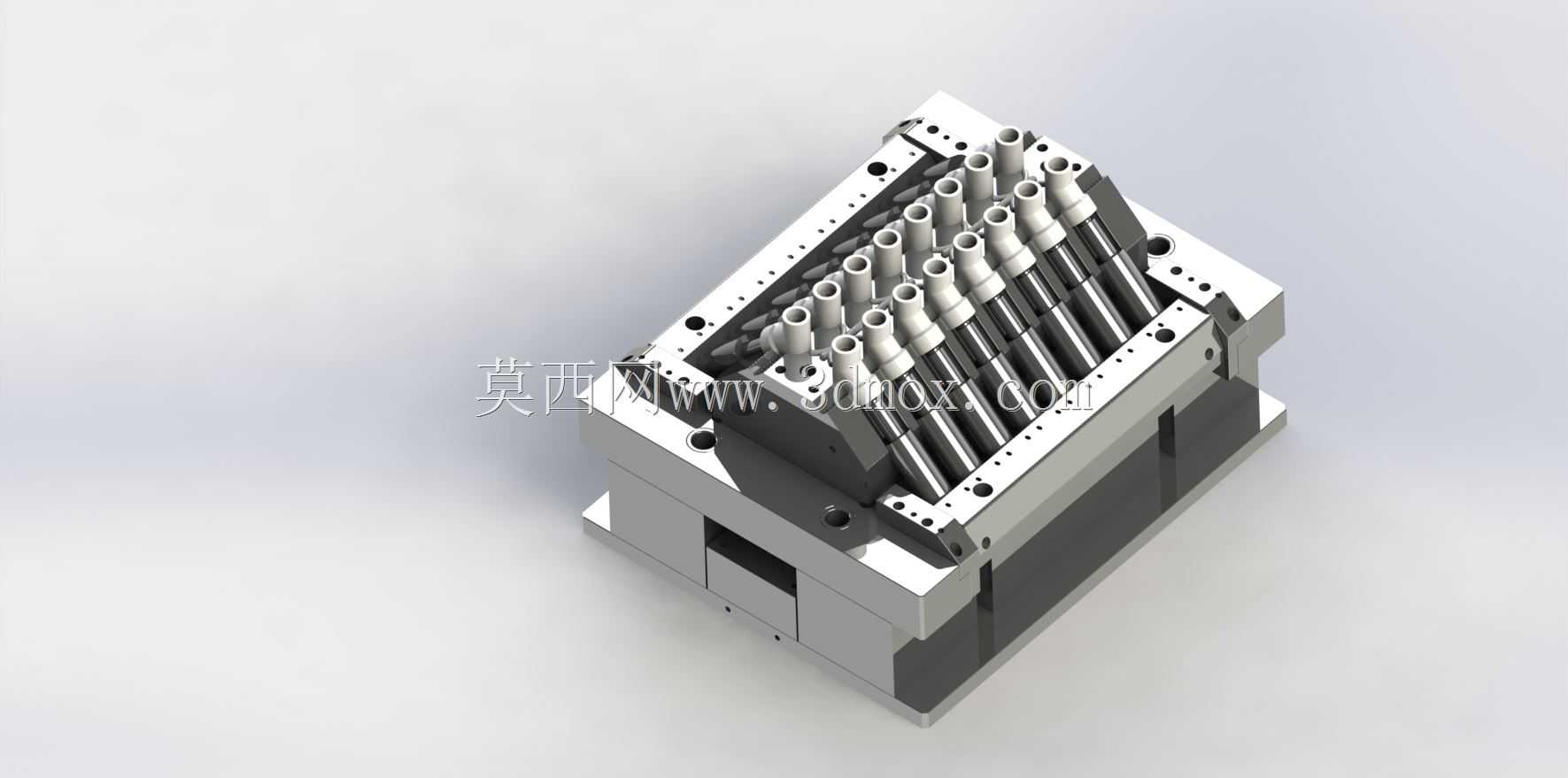

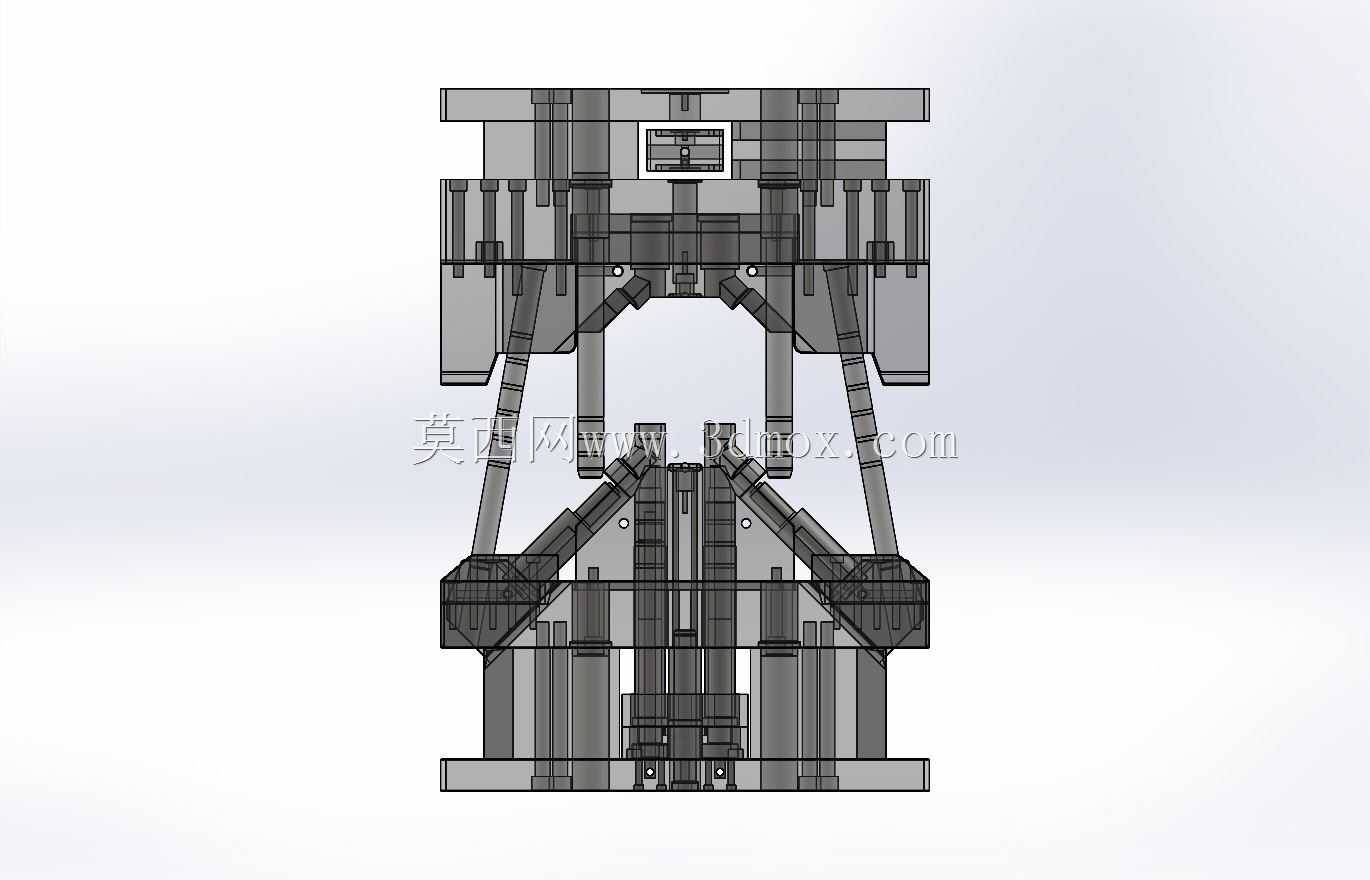

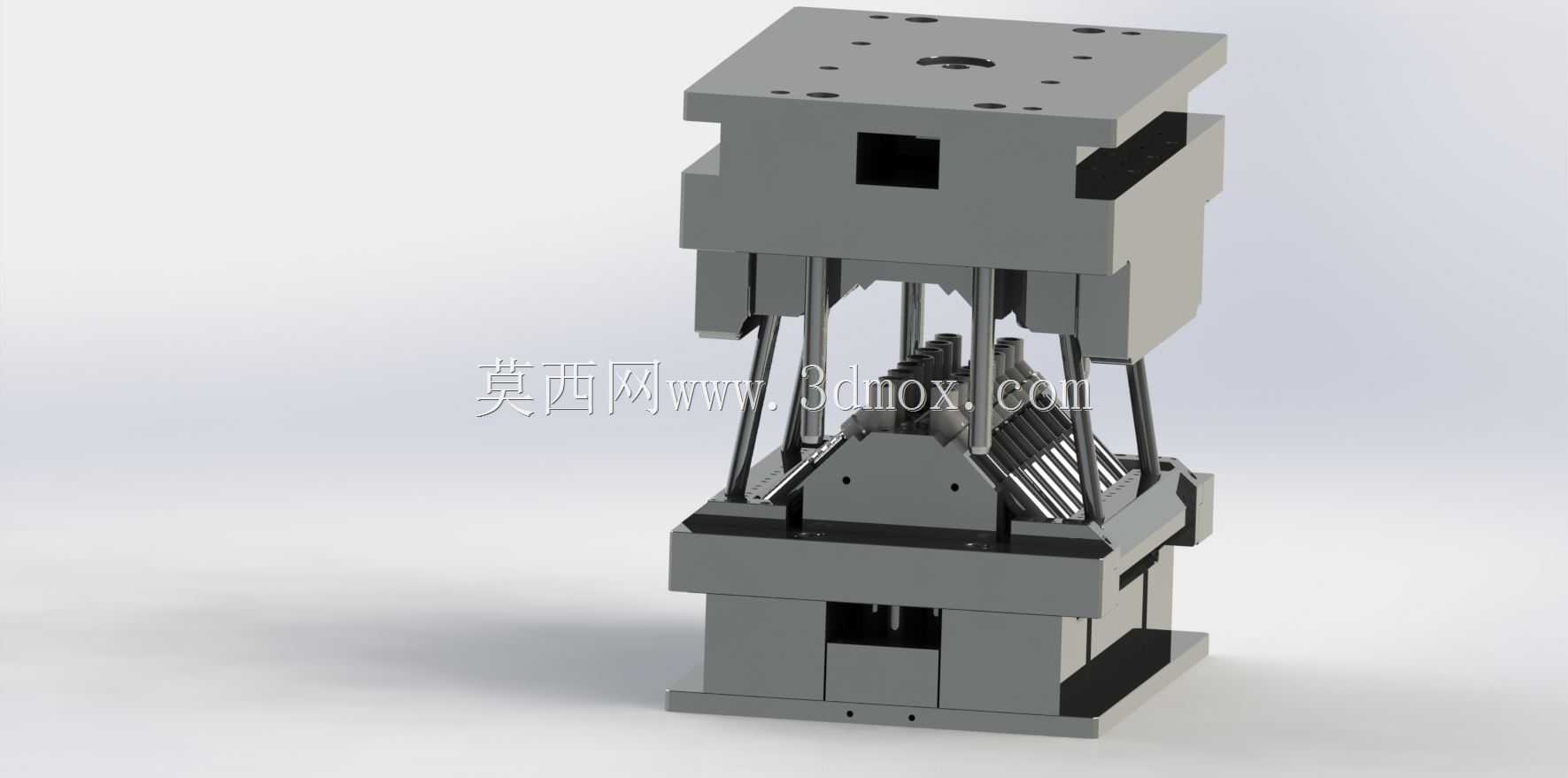

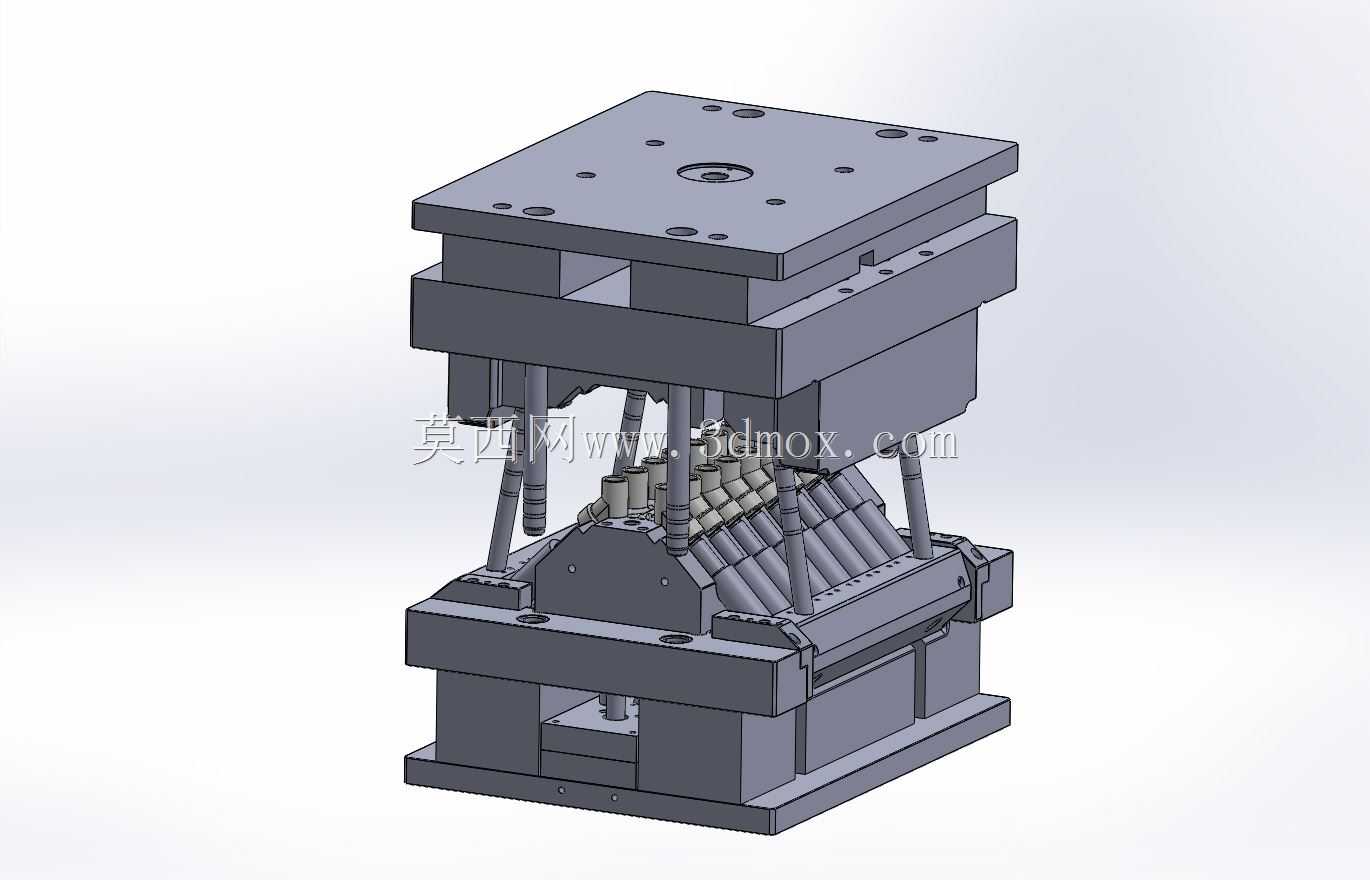

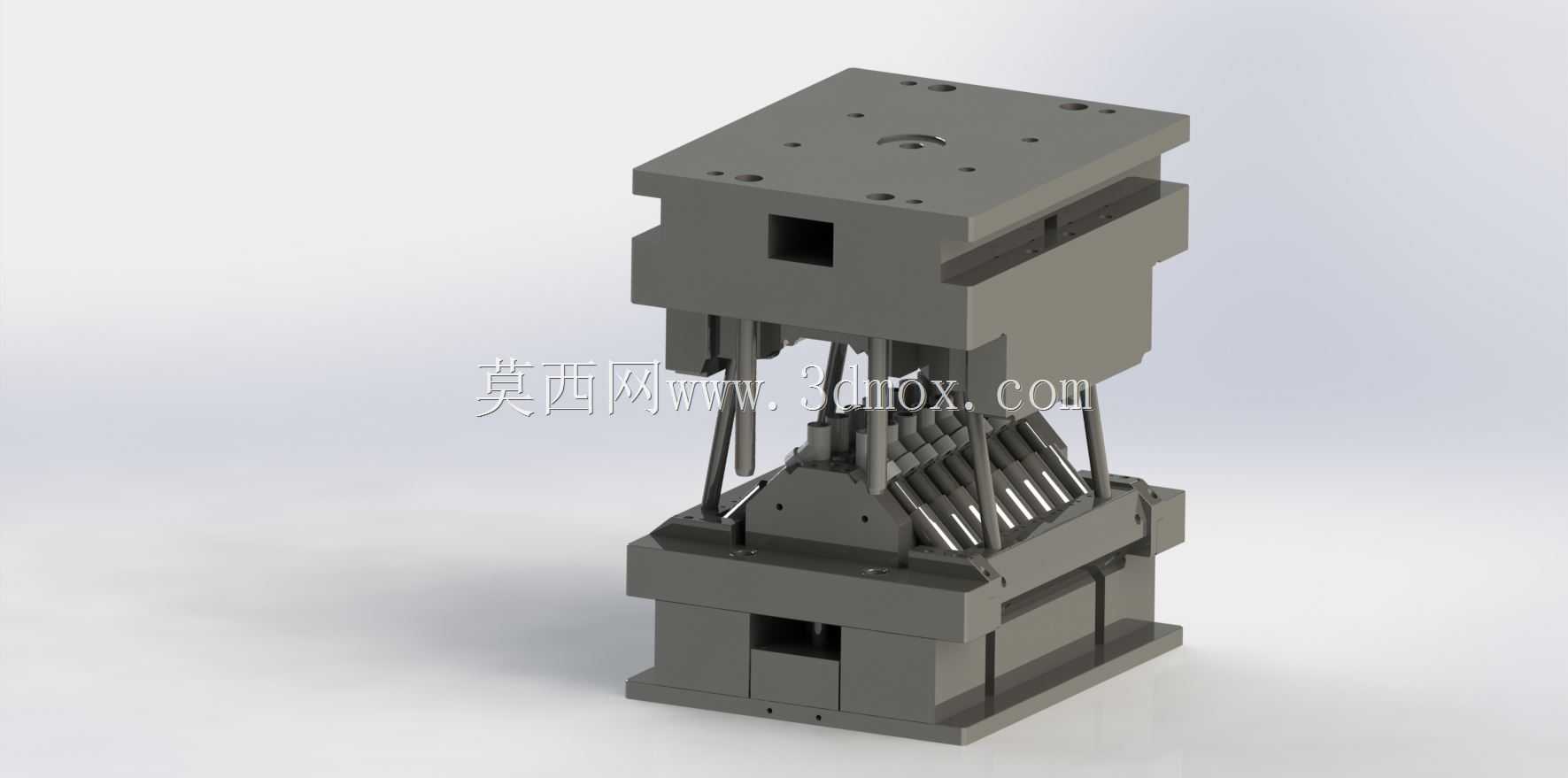

　　这套多腔注塑成型结构针对通讯类滤波器塑料配件的批量生产需求开发，在通讯基站、信号处理设备的零部件供应链中，这类小型塑料结构件的需求量极大，单腔模具的生产效率完全无法匹配量产节拍，因此采用16腔均衡排布的结构设计，单次开模即可完成十六件产品的成型，大幅提升单位时间内的产出效率，降低单件产品的成型能耗与人工分摊成本。从结构排布逻辑来看，设计阶段优先考虑了熔体填充的平衡性，所有型腔到主流道的流动距离保持一致，避免出现部分型腔填充不足、部分型腔过保压导致的件差问题，流道截面采用圆形梯形复合设计，既减少熔体流动过程中的压力损失，也能在开模时保证流道凝料顺利脱出，不会出现断流道残留的情况。模具的成型部分分为型芯与型腔两大模块，

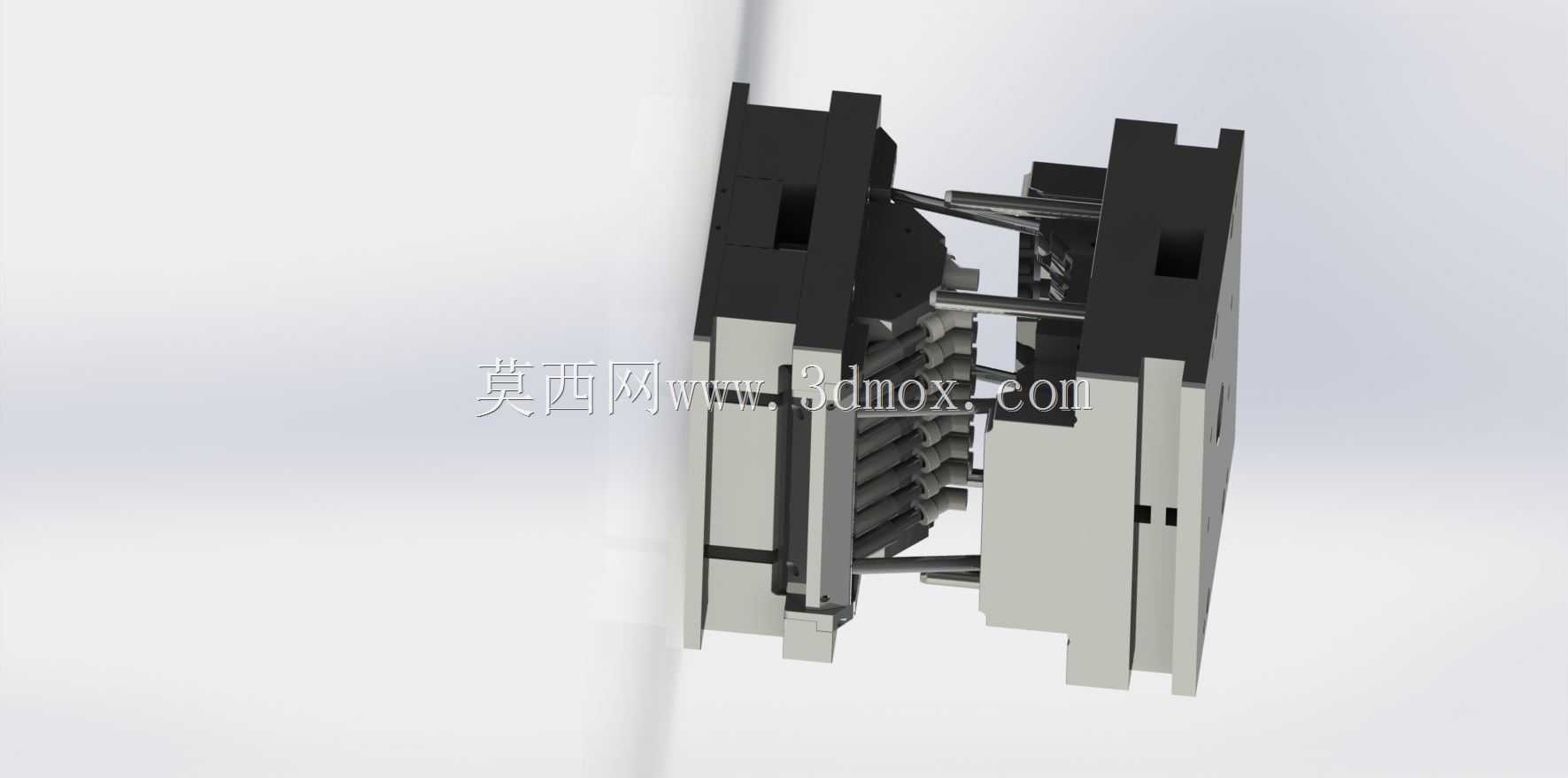

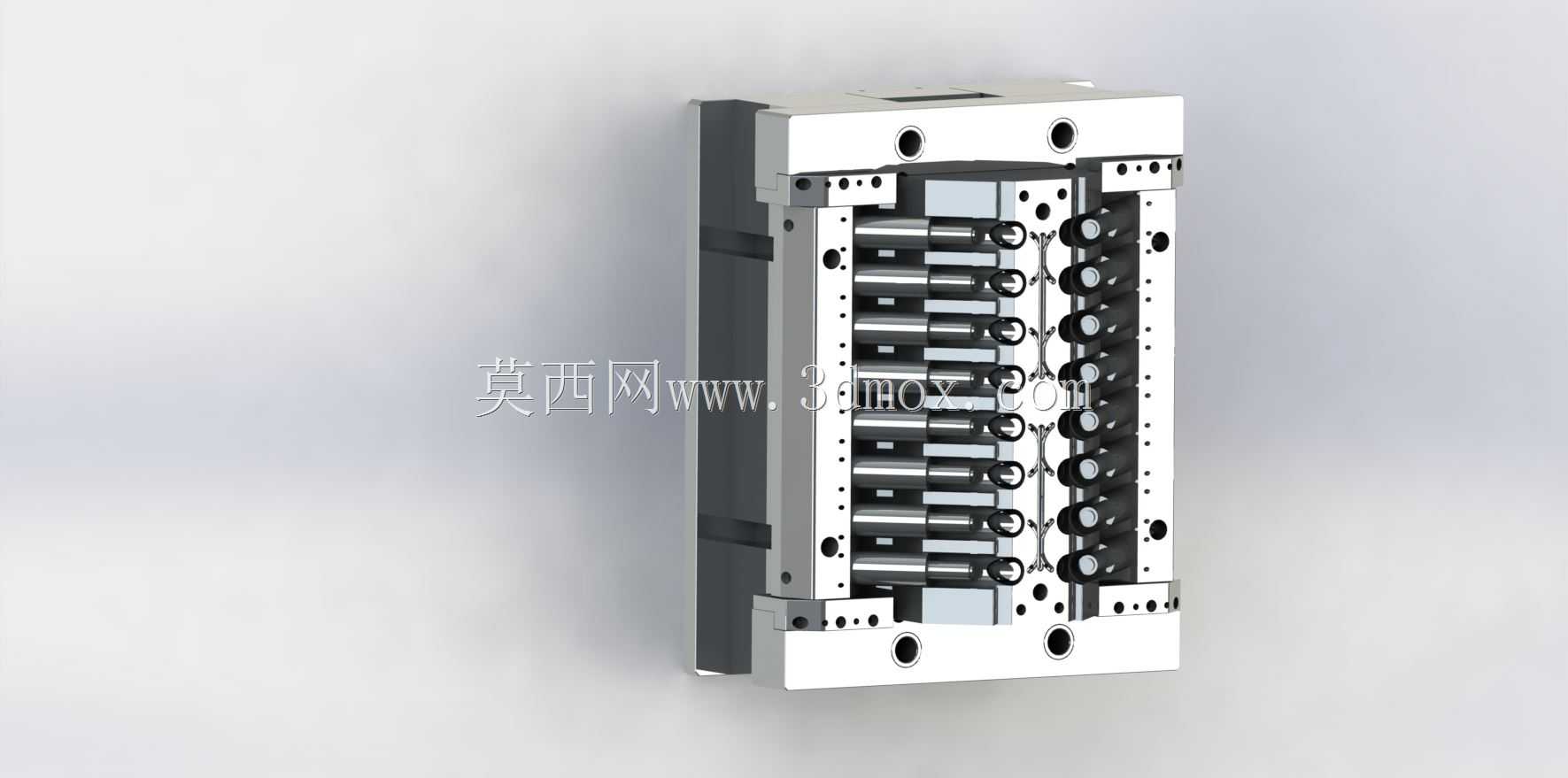

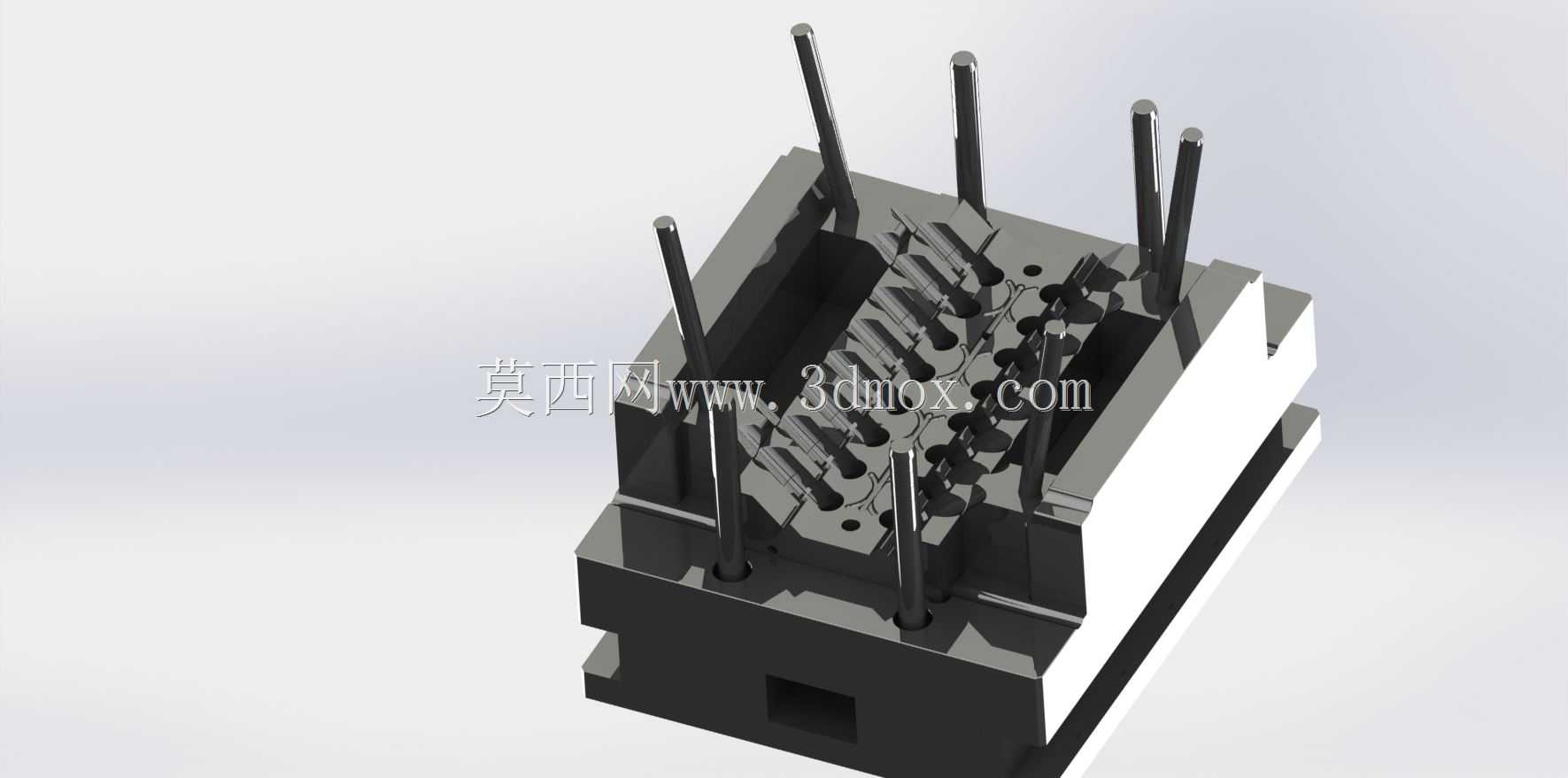

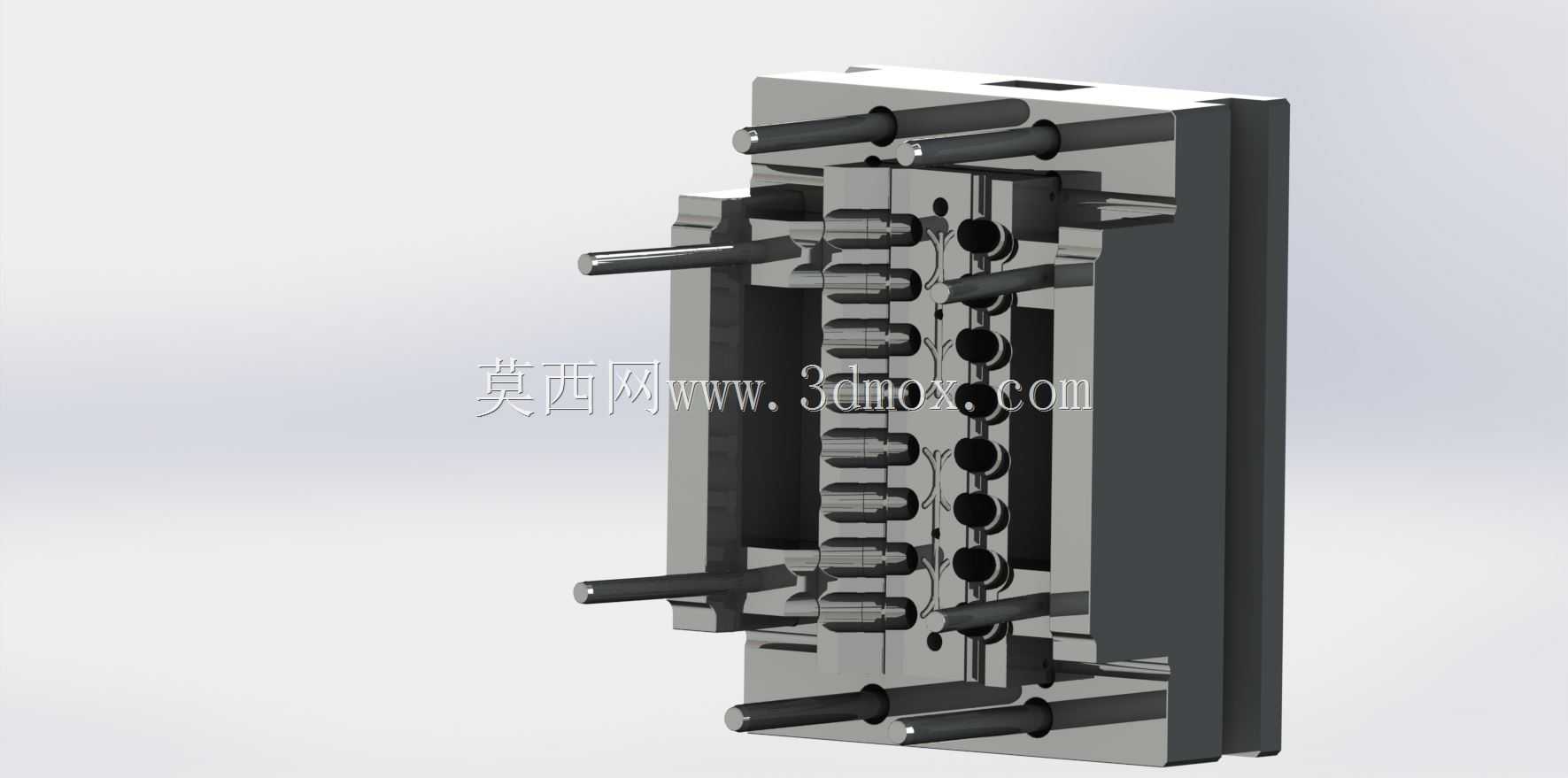

　　型芯侧对应产品的内部卡槽与引脚避让结构，所有插穿位的拔模角度控制在0.5度到1度之间，既保证开模时不会擦伤产品内壁，也能满足产品的尺寸精度要求，避免后续装配时出现干涉。型腔侧加工有对应产品外形的精细纹理与定位凹槽，表面抛光精度达到镜面级别，减少产品顶出时的粘附力。顶出结构采用直顶杆与顶块组合的方式，顶杆位置全部布置在产品的加强筋与边缘厚壁处，避免顶出力直接作用在产品薄壁区域导致的顶白、顶穿缺陷，顶出行程经过精确核算，保证产品完全脱离型芯后顶出动作停止，不会出现过度顶出导致产品掉落磕碰的问题。模具的导柱导套采用对称不等径排布，防止上下模装反导致的型腔碰损，所有滑动配合面都预留了合适的配合间隙，同时设计了润滑槽结构，

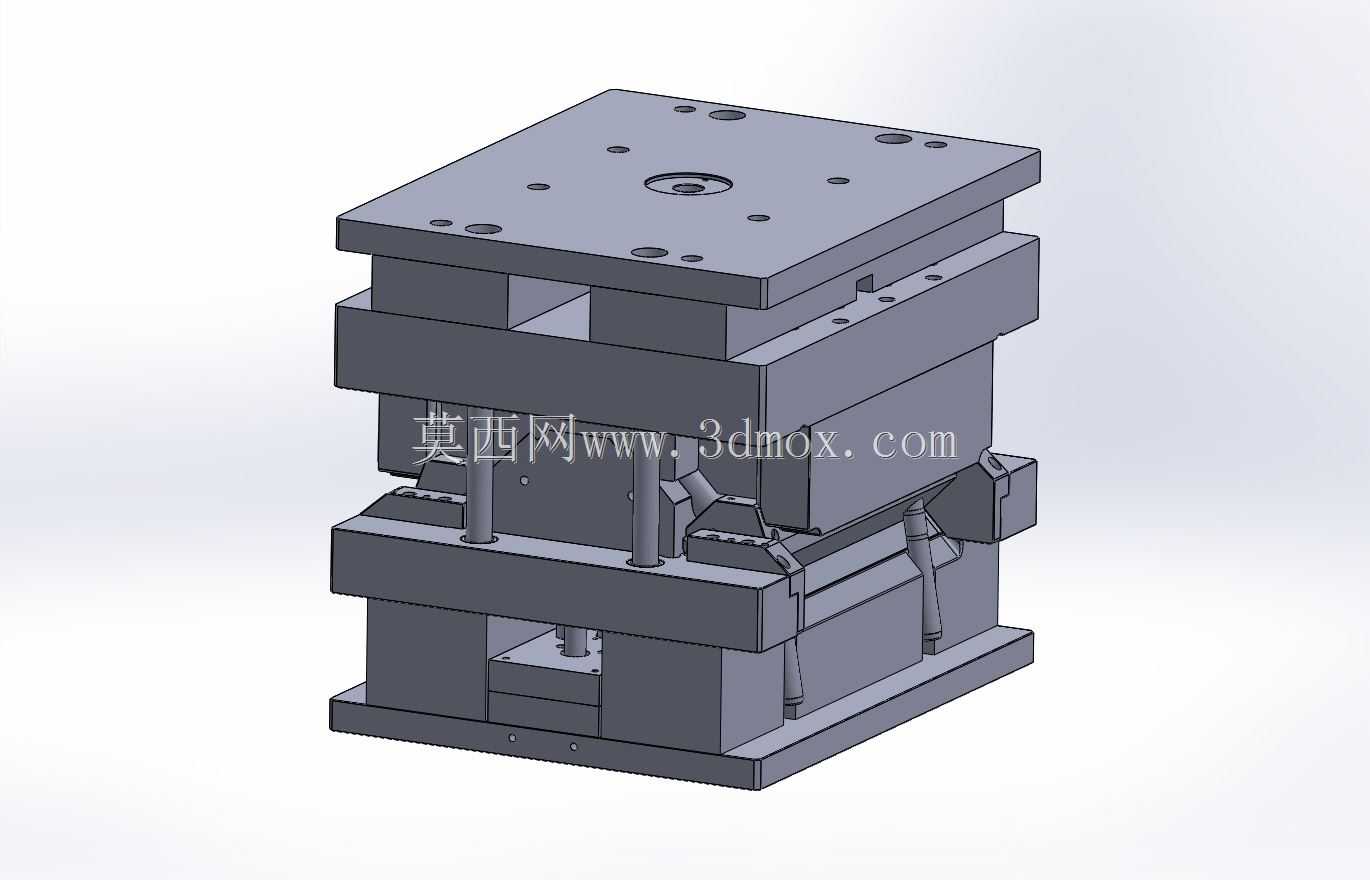

　　保证长期量产过程中开合模动作顺畅，不会出现卡滞、拉伤的情况。冷却水路采用环绕式排布，在型芯与型腔内部都设计了随形冷却通道，水路距离成型面的距离保持均匀，控制在15mm左右，保证成型过程中模温均匀，减少产品的翘曲变形量，缩短成型周期。安装边界方面，模架采用标准龙记模架尺寸，适配市面上常用的120吨到160吨卧式注塑机的安装参数，定位圈直径、浇口套球面半径都匹配对应注塑机的射嘴规格，上下模的安装螺丝孔位、压板槽位置都按照通用标准设计，不需要额外改装即可直接上机生产。在实际生产场景中，这套模具适配PP、ABS等常用通讯塑料件的成型原料，成型周期可以控制在20秒以内，成型后的产品尺寸一致性好，飞边控制在0.02mm以内，

　　不需要大量的后处理工序即可直接进入下游装配环节，能够满足通讯行业快速迭代、大批量交付的供应链需求。设计过程中还提前考虑了维护便利性，所有易磨损的镶件都采用单独拆分的结构，出现磨损或损坏时不需要更换整套模仁，只需要更换对应镶件即可快速恢复生产，降低模具的维护成本与停机时间。
