PPR管件48腔热流道注塑模具结构

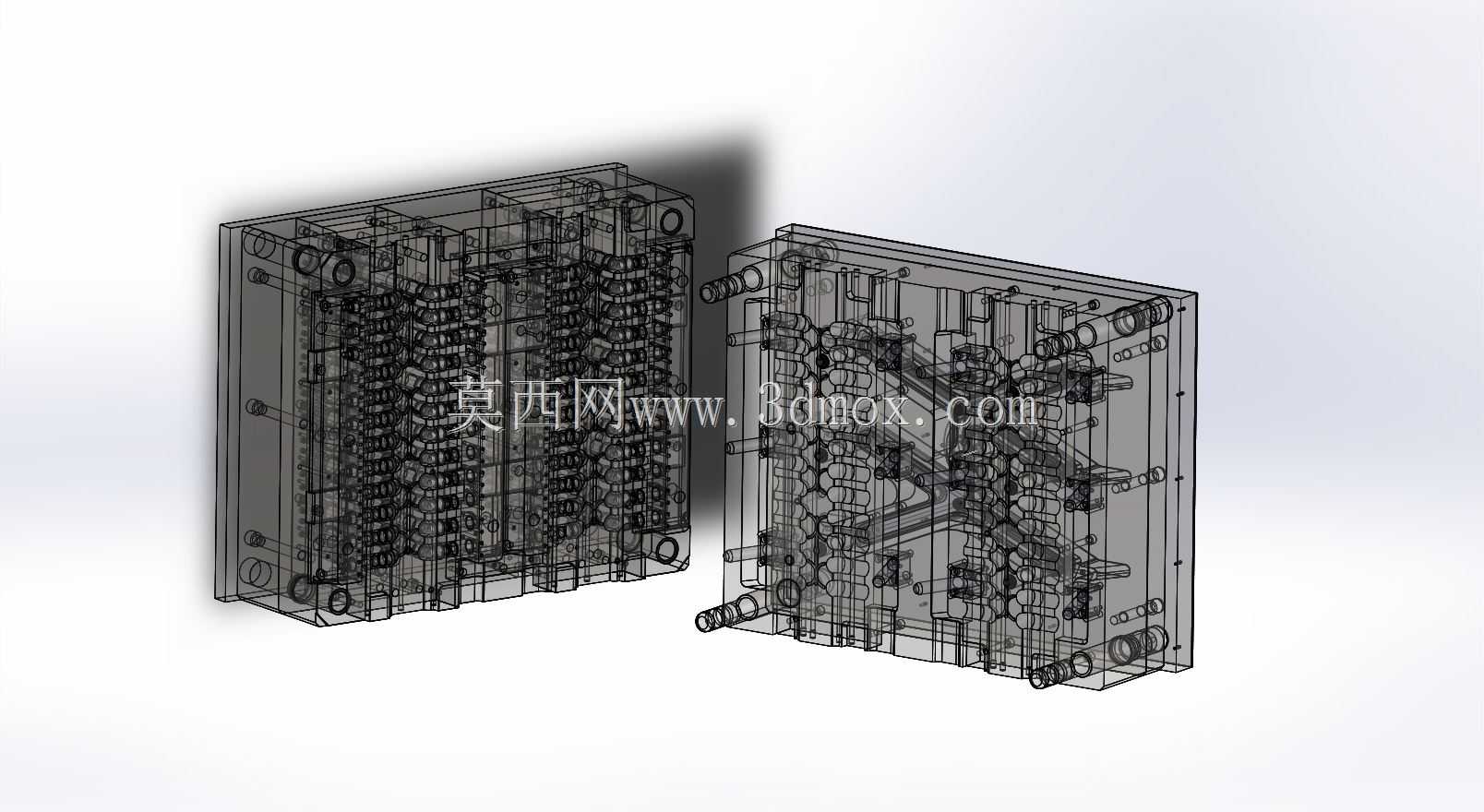

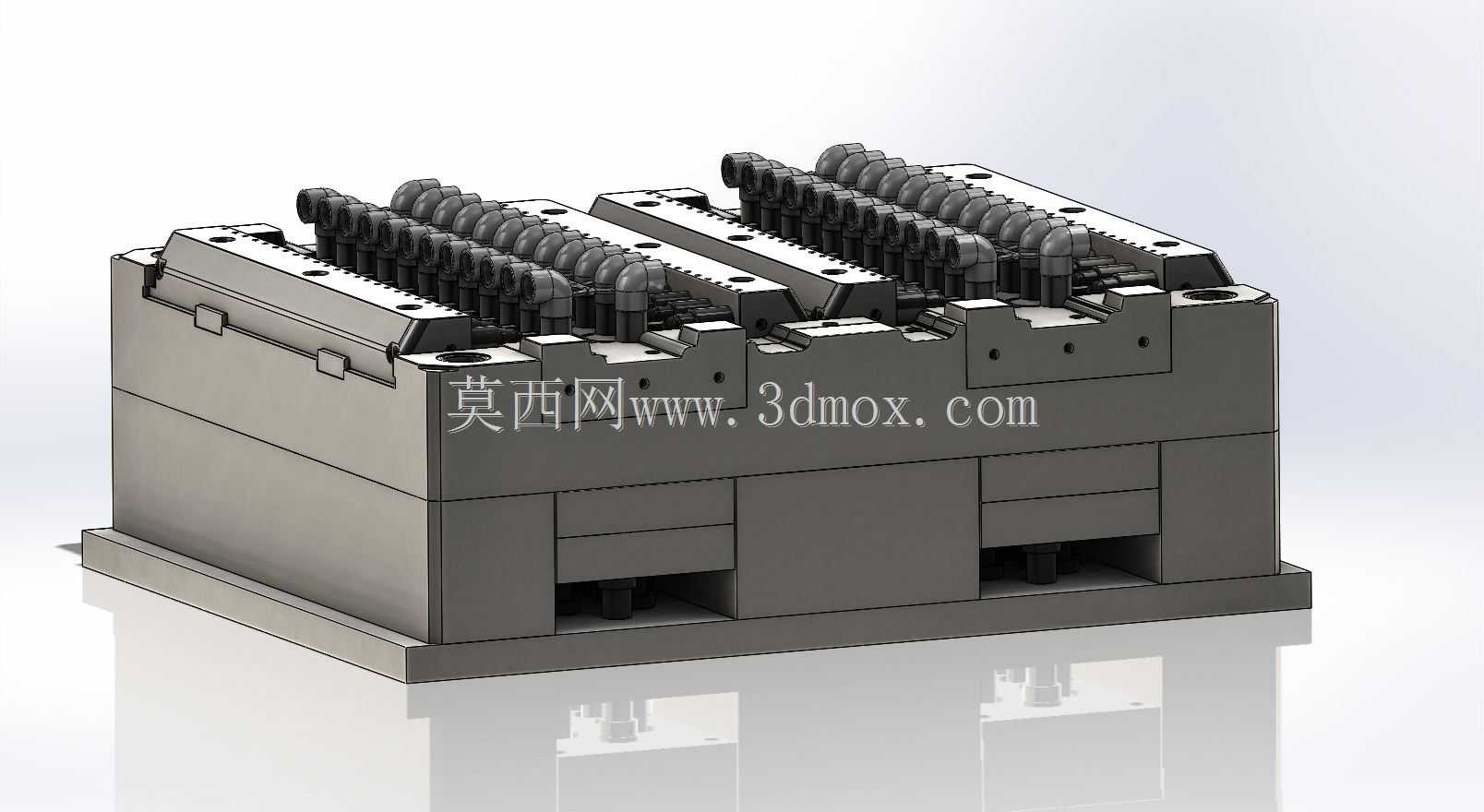

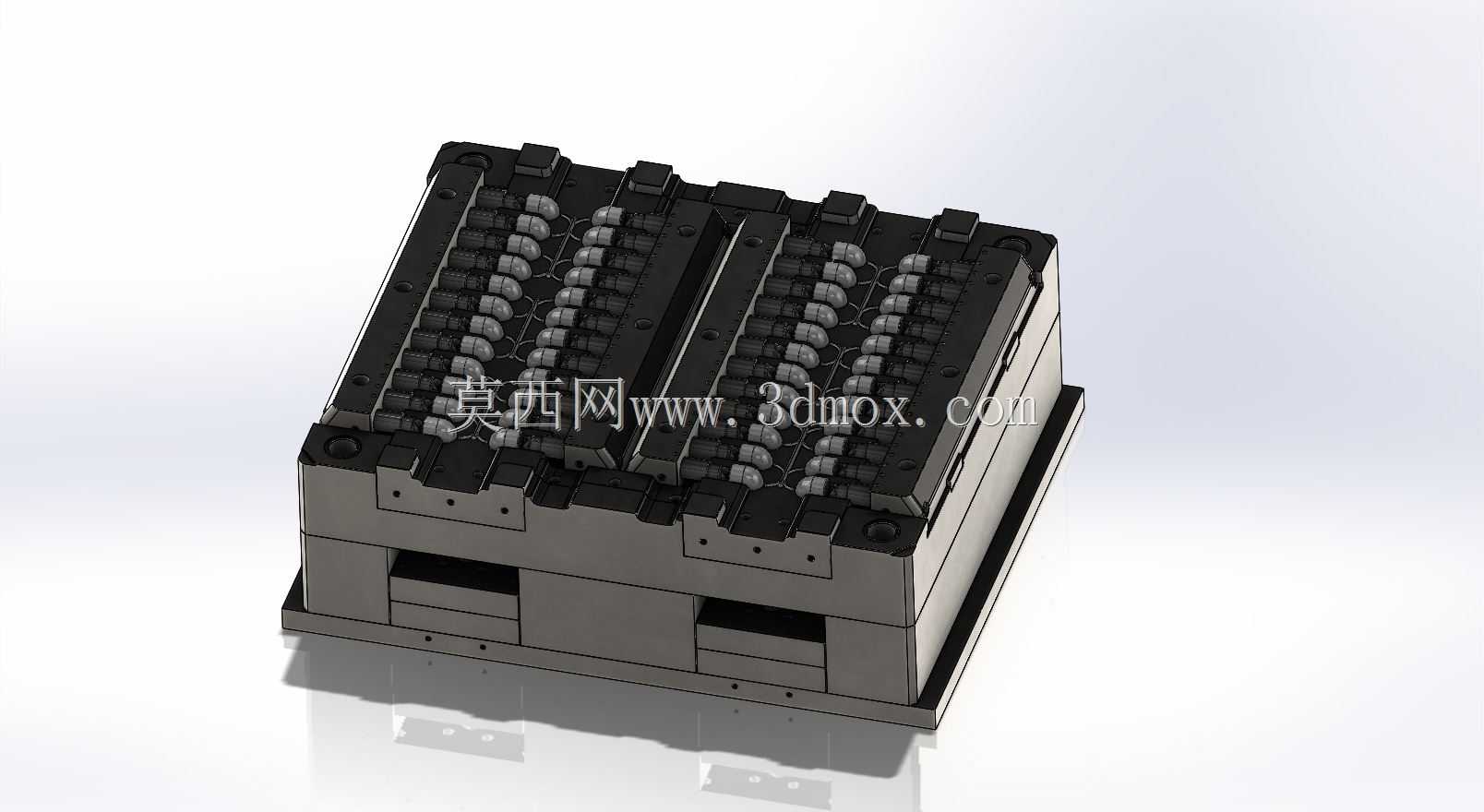

　　这套48腔热流道结构主要面向PPR给排水管件的批量注塑生产场景，在民用建材、家装管路配套的生产车间中，这类多腔热流道模是提升小规格PPR管件产出效率的核心工装，相比冷流道结构，能大幅减少流道凝料的原料损耗，同时缩短单模成型周期，适配卧式注塑机的自动化连续生产节拍。从结构布局来看，模具采用平衡式热流道排布，48个型腔沿模具中心对称分区域布置，热喷嘴对应每个型腔的进料位置，保证熔料从注塑机炮嘴注入后，能以近乎一致的压力、温度填充到每一个模腔，避免多腔生产中出现的个别型腔填充不足、飞边、制件内应力不均的问题，保障同批次成型的PPR管件尺寸一致性达标，满足管路连接的密封配合要求。模具的动定模侧都设置了独立的冷却水路回路，沿型腔、

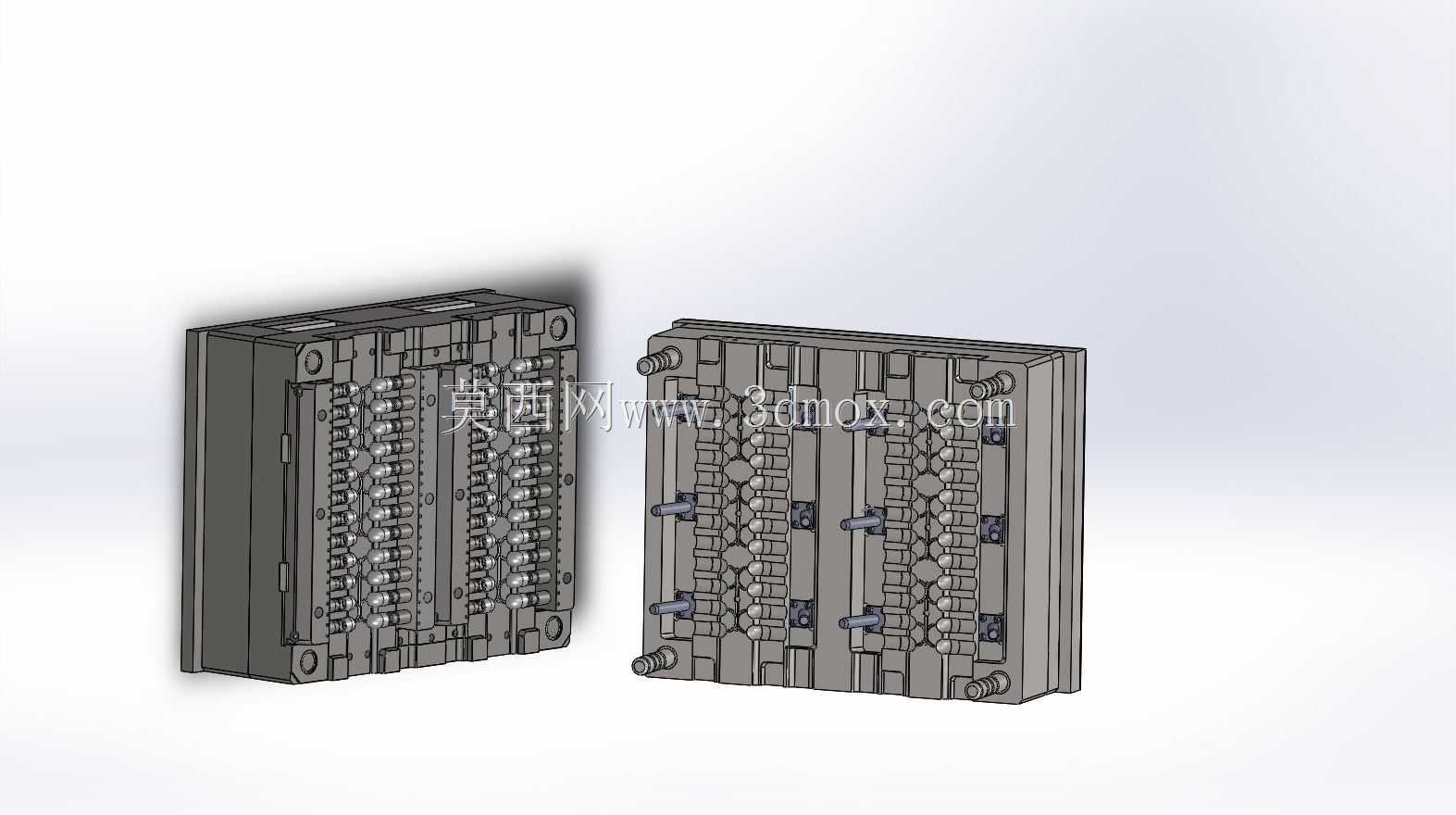

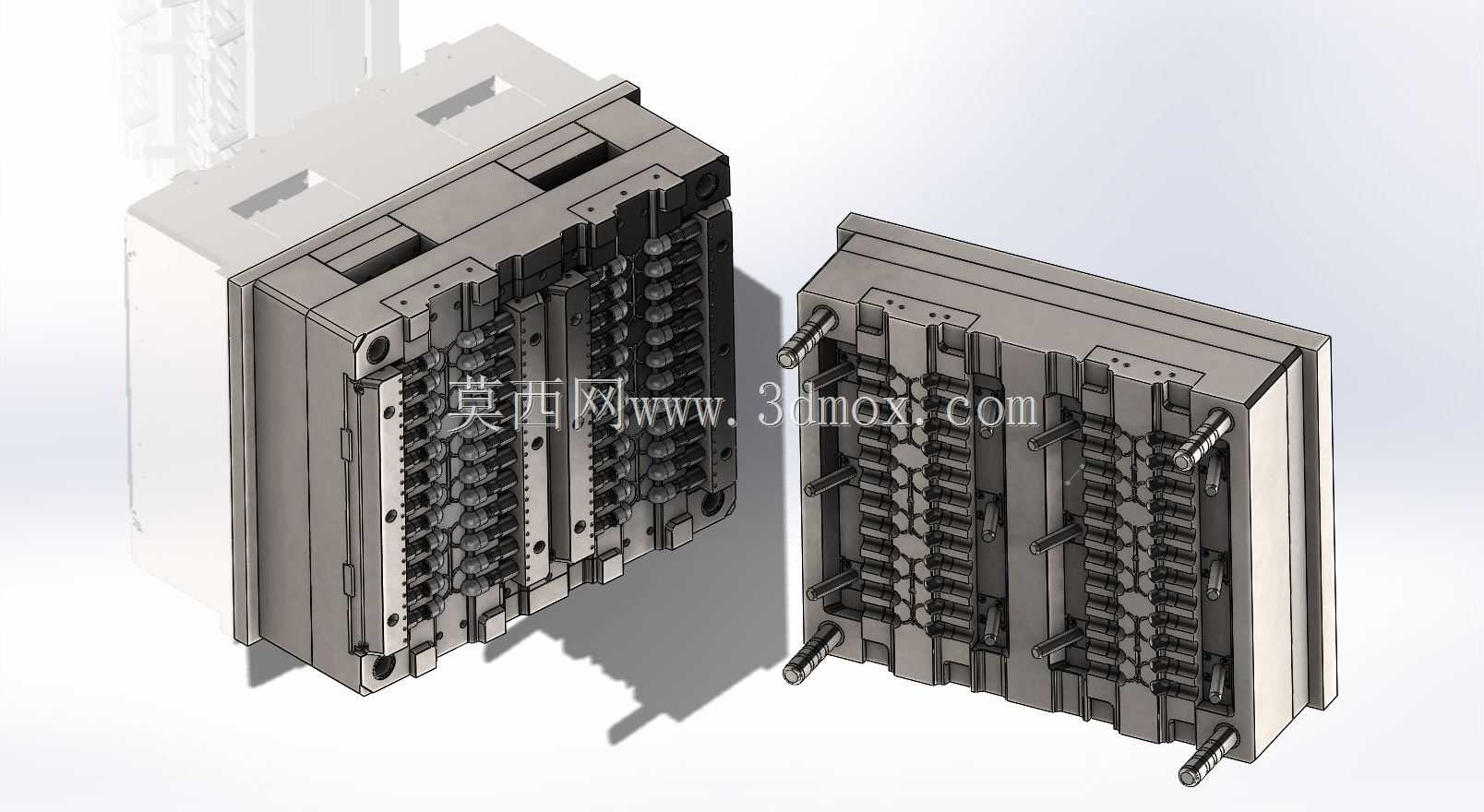

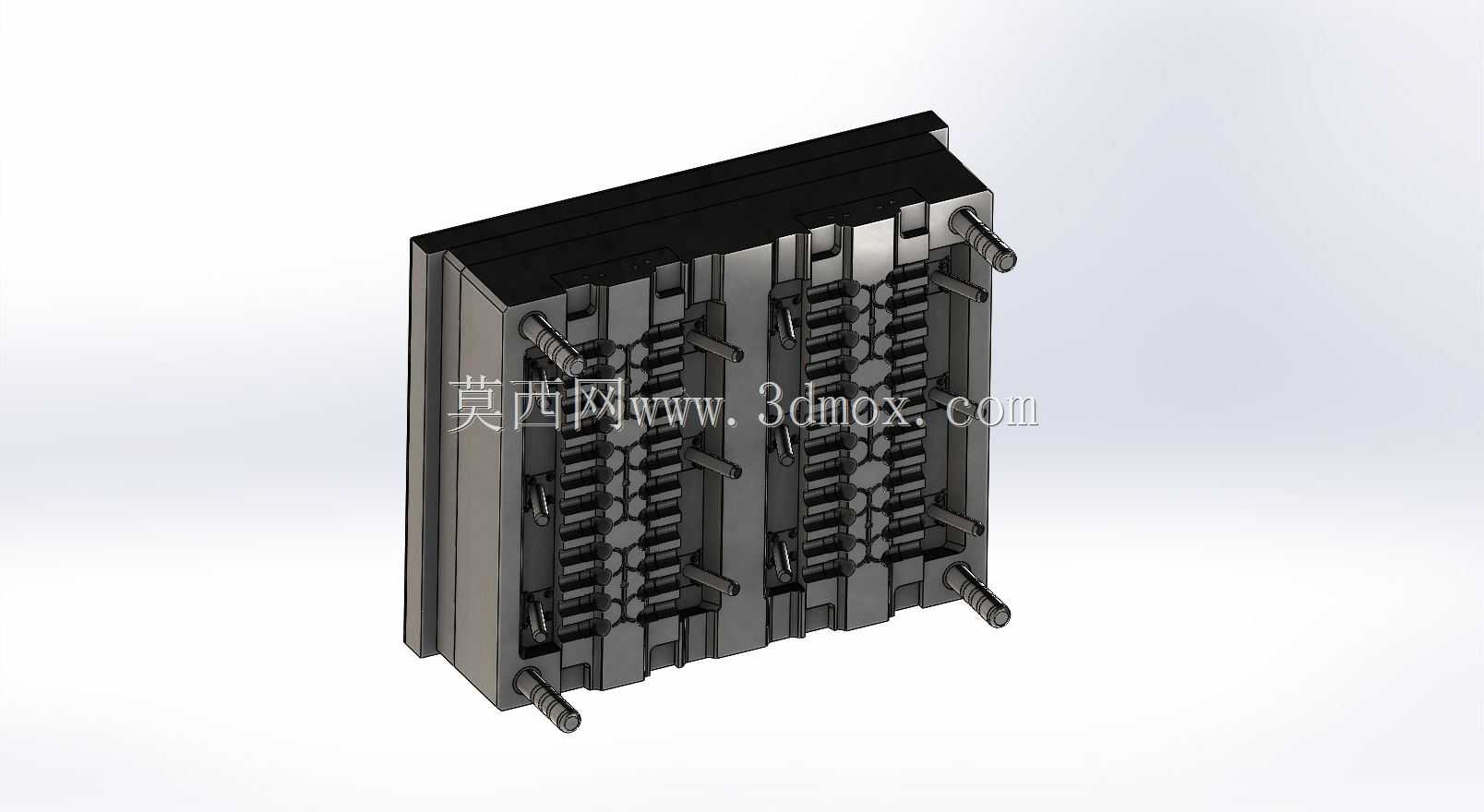

　　型芯的成型面周边均匀排布，水路走向避开热流道的加热区域，减少冷热能量的无效损耗，同时保证成型过程中模温均匀稳定，避免PPR原料冷却不均导致的制件翘曲、收缩率超差问题，成型后的管件能快速达到开模顶出的温度要求，进一步压缩单周期生产时长。导向定位结构采用高精度导柱导套配合，在模具的四个角位布置大直径导柱，同时在分型面的核心成型区域增设精定位块，抵消长期连续生产中反复开合模的侧向冲击力，保证动定模合模后的同轴度误差控制在成型公差允许范围内，避免出现型腔错位导致的制件错边、壁厚不均问题。顶出结构采用多组顶针与推板结合的方式，对应每个管件的非配合面位置布置顶针，顶出力均匀分散，避免顶出过程中制件出现顶白、变形缺陷，

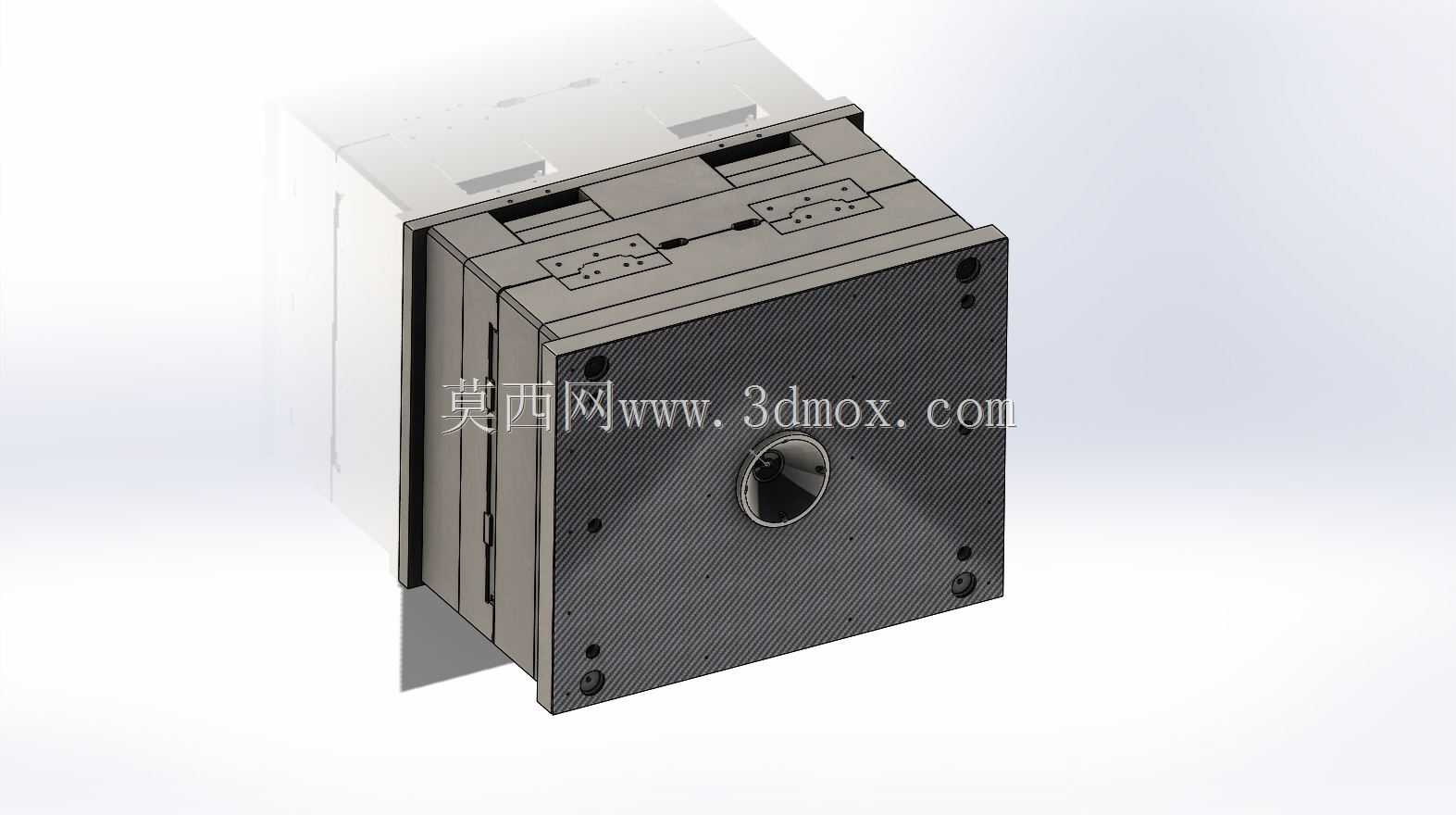

　　同时顶出机构的行程匹配注塑机的顶出参数，保证开模后制件能顺利从型芯上脱落，适配机械手取件的自动化生产流程。模具的安装边界适配常规吨位的卧式注塑机拉杆间距，模架采用标准模架改制，热流道的接线槽、冷却水路的接口都布置在模具的操作侧与非操作侧的对应位置，方便生产现场的管路、线路接驳，减少上机安装的调试时间。热流道板的加热元件采用分区控温设计，可根据不同牌号PPR原料的熔融特性调整各区域的加热温度，适配不同规格PPR管件的成型工艺窗口，在生产小规格直通、弯头类PPR管件时，能稳定实现连续批量生产，单模次产出48件合格制件，大幅提升单位时间的产能，降低单件制件的分摊生产成本。模具的成型零件采用耐磨模具钢制作，经过淬火硬化处理后表面抛光至对应粗糙度要求，保证成型后的PPR管件表面光洁度达标，同时提升模具的使用寿命，耐受长期注塑生产中的原料冲刷、开合模磨损，减少生产过程中的模具维护频次。
