调心滚子式径向承载滚珠轴承结构

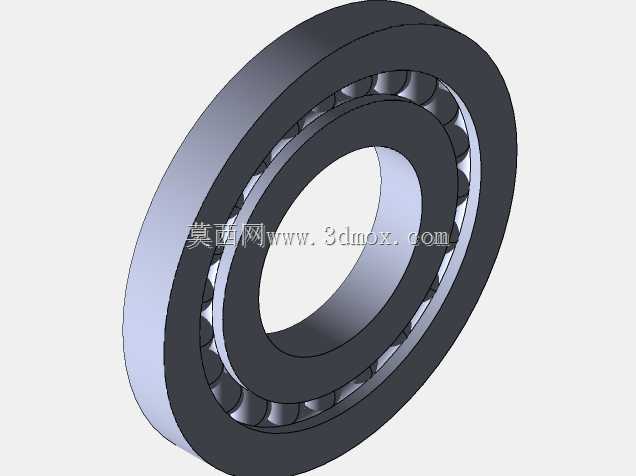

　　日常做非标设备选型或者传动结构建模时，这类带调心特性的滚珠轴承是很常接触的支承部件，它的核心作用是在旋转轴系中承担径向载荷，同时允许内圈相对外圈产生一定角度的偏斜，抵消轴加工同轴度误差、安装座孔位偏差、轴系受载变形带来的附加应力，避免轴承在偏载工况下提前出现滚道点蚀、保持架断裂的失效问题。从结构设计逻辑来看，该轴承采用双列球面滚动体布局，外圈滚道为内球面构型，内圈带有双滚道结构，滚动体沿滚道周向均匀排布，这种构型相比深沟球轴承，能在轴系出现2-3度偏角的情况下依然保证滚动体与滚道的有效接触面积，不会出现局部应力集中的问题。在实际应用场景中，这类轴承的适配范围很广，小到民用代步自行车的轮轴支承，大到工业输送线的辊筒轴系、

　　中小型减速机的输入输出端支承、纺织机械的导辊安装位、农业机具的旋转传动部位，都能见到这类结构的应用，尤其是在安装座刚性不足、轴系加工精度难以做到极高同轴度的场景下，调心结构的优势会被放大，能有效降低轴系的装配难度，减少后期运维的更换频率。做三维建模时需要重点把控的安装边界尺寸，首先是轴承的外径尺寸，这一参数直接和安装座的孔位公差匹配，通常采用基轴制过渡配合，保证外圈在座孔内不会出现周向转动；其次是内圈的孔径尺寸，需要和旋转轴的轴颈采用过盈配合，避免内圈和轴之间出现相对滑动磨损；还有轴承的整体宽度尺寸，决定了安装位的轴向预留空间，同时要注意内圈端面和外圈端面的高度差，在做轴向定位时，轴用挡圈或者端盖的压紧位置不能干涉滚动体的运转空间。

　　另外建模时要还原滚动体的排布角度，保证每颗滚动体和内外圈滚道的接触点处于正确的受力线上，保持架的结构要做等距分隔设计，避免滚动体在运转过程中出现相互摩擦挤压的问题，实际选型时还要根据轴系的额定载荷、极限转速、工作环境温度来匹配对应的润滑方式和密封结构，比如在粉尘较多的工况下要带接触式密封圈，在高速运转场景下要采用脂润滑或者油雾润滑的配套设计，保证轴承的使用寿命达到设计预期。
