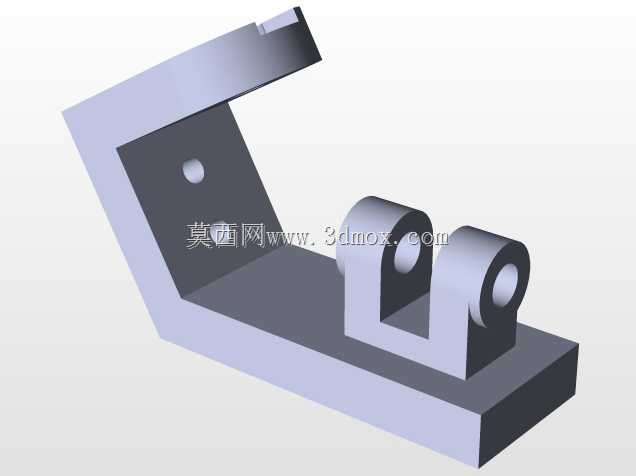

L型带双铰支座安装固定连接支架

　　这款L型结构的连接固定支架，在轻工自动化输送线侧边导向组件安装、小型检测设备的传感器挂载、桌面型工装夹具的角度调节基座场景中都有适配空间。从结构设计逻辑来看，垂直折弯的立板上预留的沉头安装孔，可直接通过内六角螺栓将支架整体固定在设备型材框架或安装基板上，沉孔设计能够保证螺栓头完全埋入板件平面，不会突出表面干涉后续挂载部件的运动轨迹，避免装配后出现额外的运动剐蹭问题。水平底座上设置的双并列铰支座结构，两个同轴的通孔可穿装销轴，用来铰接需要小角度摆动的连杆、摆臂类零件，双支座的排布形式相比单耳支座，能大幅提升铰接部位的抗侧向倾覆能力，在承受往复摆动载荷时不会出现支座单侧变形的问题，适配频繁小角度往复动作的工况。

　　设计阶段特意将折弯处做了圆角过渡处理，避免直角折弯带来的应力集中问题，在支架承受垂直方向的挂载载荷时，折弯位置不会因为应力突变出现开裂失效，整体板件厚度选取兼顾了结构刚性与轻量化需求，不会因为板件过薄导致挂载后出现支架形变，也不会因为用料过厚造成不必要的材料浪费与整体重量增加。安装边界方面，立板上的安装孔中心距板边预留了足够的扳手操作空间，现场装配时不需要额外加工避让位即可完成螺栓紧固，双铰支座的同轴度公差控制在合理范围内，穿装销轴时不会出现卡滞问题，铰接部位的端面预留了垫片安装间隙，可根据实际装配需求添加调整垫片来控制铰接副的轴向间隙，避免摆动过程中出现窜动异响。这类支架不需要额外焊接加工，一体折弯成型的结构一致性更好，批量应用时装配互换性强，不需要针对单个零件做修配调整，能够有效缩短现场设备装配的调试周期，在小型非标设备的辅助支撑、可调角度连接件的固定场景中，能够替代定制焊接支架，减少现场加工的工作量。
