水管通断换向控制组件结构设计

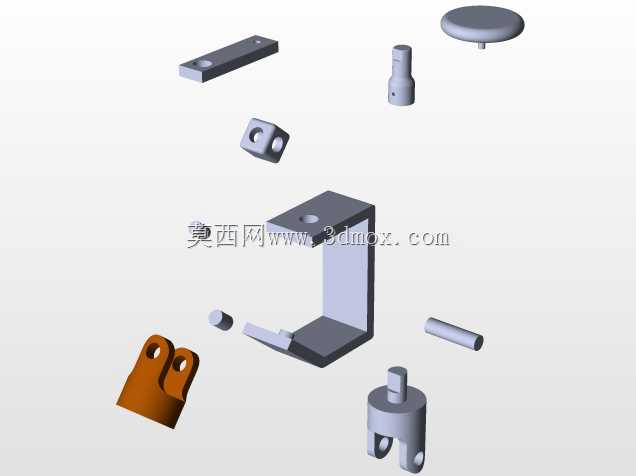

　　这套管路控制组件主要面向民用供水、小型工业循环水系统的支路换向需求，可在单路进水的布局下实现两个出水方向的通断切换，替代传统多阀门组合的管路布局，减少管路接头数量，降低渗漏风险。从结构组成来看，整套组件包含支撑固定座、换向阀芯、操作拨块、连接销轴、密封压盖、定位卡扣等多个独立零件，各零件间采用销轴铰接与卡扣限位结合的装配方式，无需额外紧固件即可完成整体组装，适合批量注塑或金属压铸生产，能有效控制制造成本。设计过程中优先考虑了安装边界的适配性，主体支撑座采用L型折弯式结构，底部预留两个安装孔位，可直接固定在墙面或设备机架的平面上，安装孔距适配常规家装水管固定码的孔位标准，不需要额外打孔改造；换向阀芯的进水端采用标准外螺纹接口，

　　可直接对接常规4分水管，两个出水端分别对应不同的出水方向，切换时通过扳动外露的操作拨块带动阀芯转动，即可封堵其中一个出水通路，导通另一路，操作力矩控制在普通人手指可直接扳动的范围内，不需要额外配备操作手柄。在功能特性设计上，阀芯与阀座的配合面预留了密封件安装槽，可装入常规O型密封圈实现动密封，避免切换过程中出现渗漏；定位卡扣组件可在阀芯切换到两个极限位置时提供卡紧力，防止管路水压波动导致阀芯自行移位，保证通路状态稳定。各运动零件的配合公差按照IT8级精度设计，既保证转动过程无卡滞，又不会因间隙过大导致密封件偏磨，整套组件的整体外轮廓尺寸控制在较小范围内，安装后不会突出墙面过多，适配家装厨卫、小型设备冷却水回路等安装空间局促的场景。

　　实际应用中，这类组件可用于热水器冷热水支路切换、净水器废水与净水通路切换、小型循环水系统的上下水换向等场景，相比传统采用两个球阀控制双通路的方案，零件数量更少，操作步骤更简便，用户仅需一次扳动即可完成流向切换，不需要分别操作两个阀门，也避免了误操作导致两个通路同时关闭或同时开启的问题。在建模过程中，所有零件的壁厚都按照均匀等厚原则设计，金属件壁厚控制在2-3mm，塑料件壁厚控制在2.5-4mm，避免注塑或压铸过程中出现缩痕、变形等缺陷；所有棱边都做了R0.5-R1的倒角处理，去除加工毛刺，避免安装操作时划伤操作人员。连接销轴采用标准圆柱销尺寸，损坏后可直接采购标准件替换，降低后期维护成本。
