V型八缸内燃动力装置结构设计

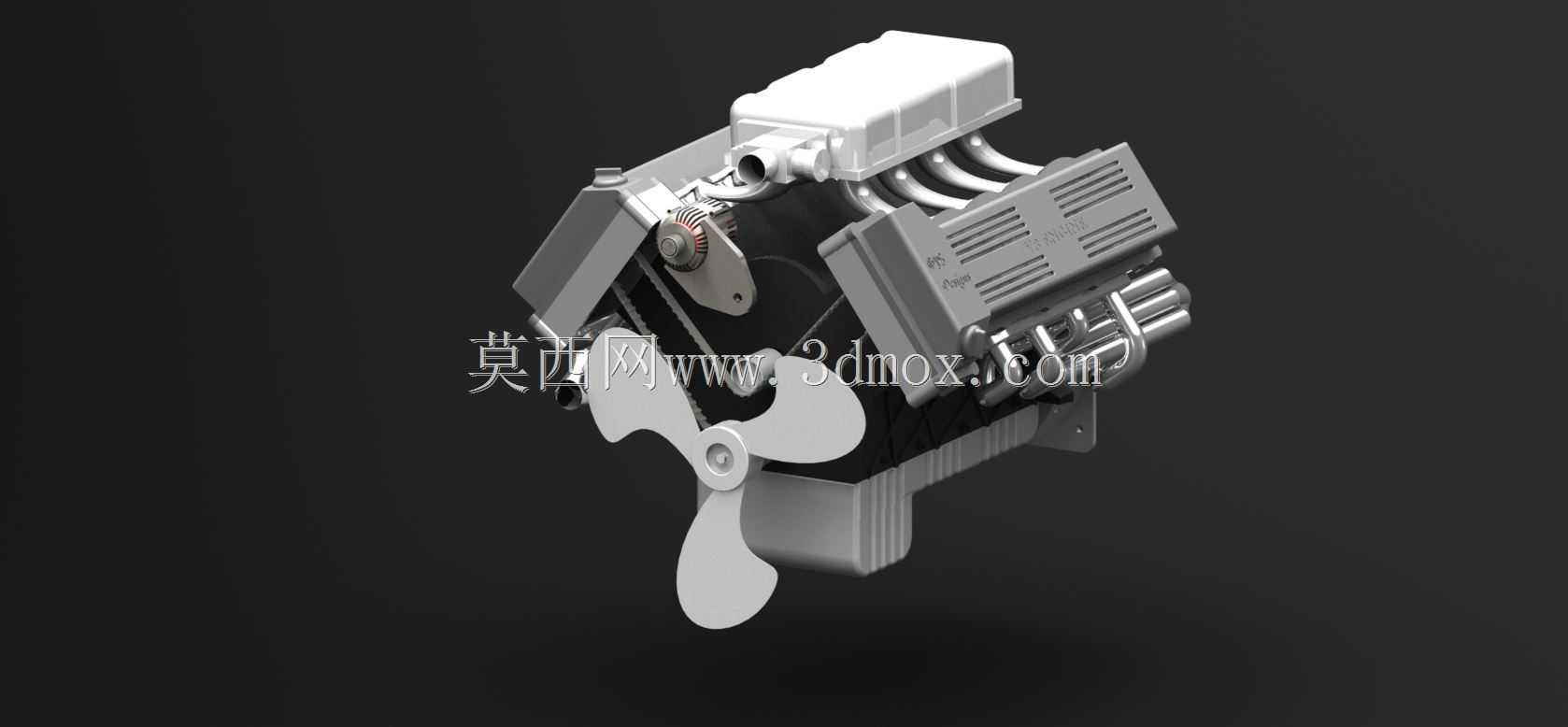

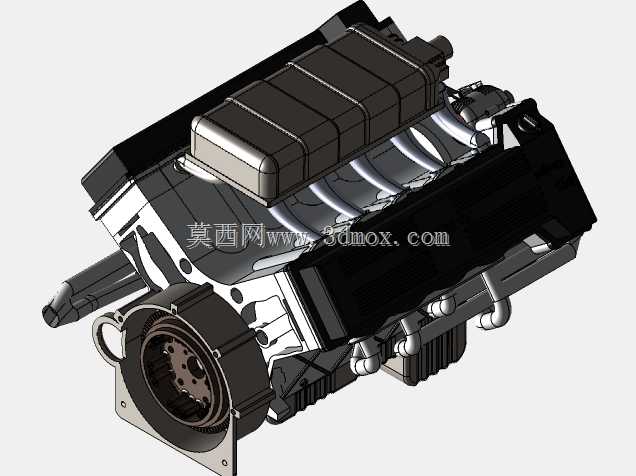

　　这款V型八缸动力装置的三维结构，完整还原了往复式内燃机的核心传动与配气逻辑，在乘用车大排量动力配置、小型船舶辅机、固定式工业发电机组等场景中，这类动力结构凭借做功冲程重叠度高的特性，能输出更平顺的扭矩曲线，适配对动力储备、运转静谧性有较高要求的负载工况。从结构布局来看，两列气缸呈90度夹角排布，这种设计能在保证八缸排量基数的前提下，压缩动力单元的纵向安装尺寸，降低整机重心高度，适配前置后驱、中置跑车等对机舱纵向空间占用有严格限制的安装场景，同时90度夹角的设计能平衡一阶、二阶往复惯性力，减少曲轴运转过程中的整机振动，降低配套悬置结构的设计难度。模型中完整呈现了活塞连杆组与曲轴的配合关系，每个活塞通过活塞销与连杆小头连接，

　　连杆大头采用剖分式结构与曲轴连杆轴颈配合，曲轴的曲拐排布按照1-8-4-3-6-5-7-2的做功间隔角设计，保证每90度曲轴转角就有一个气缸进入做功冲程，避免动力输出出现断档。前端的冷却风扇与曲轴皮带轮通过皮带传动连接，随曲轴同步运转，为散热水箱提供强制对流的冷却风量，匹配缸体内部的冷却水腔结构，能把做功过程中产生的多余热量及时带出，保证缸体、活塞环等部件始终在合理的工作温度区间运行，避免热变形导致的配合间隙失效。上部的进气歧管采用等长流道设计，能保证每个气缸的进气充量均匀性，减少各缸做功偏差，配气机构的气门组件直接布置在气缸盖上部，通过凸轮轴驱动气门按配气相位定时开启关闭，完成进气、压缩、做功、排气四个冲程的循环切换。

　　飞轮结构布置在曲轴动力输出端，依靠自身转动惯量储存做功冲程的多余能量，带动曲轴完成排气、进气、压缩三个非做功冲程的运转，同时飞轮端面的齿圈结构可与起动机齿轮啮合，完成动力装置的启动啮合动作。整机的安装边界预留了与变速箱壳体连接的定位止口、悬置安装的固定支脚位置，所有运动部件的配合间隙都按照实际工程公差要求预留，可直接用于动力总成匹配的结构校核、教学演示的结构拆解展示，也能作为改装场景下动力舱布局适配的参考依据，帮助设计人员提前确认管路、周边附件的安装避让空间，减少实车匹配过程中的干涉问题。
