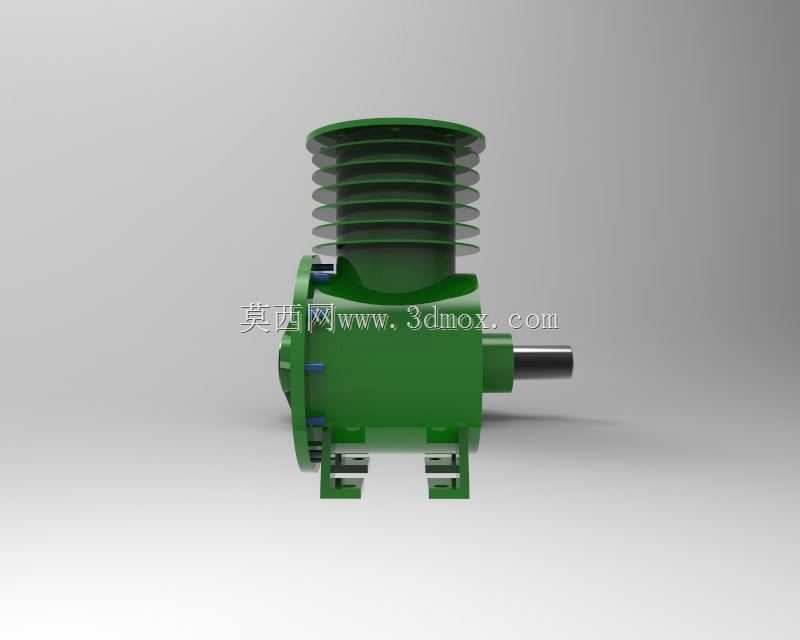

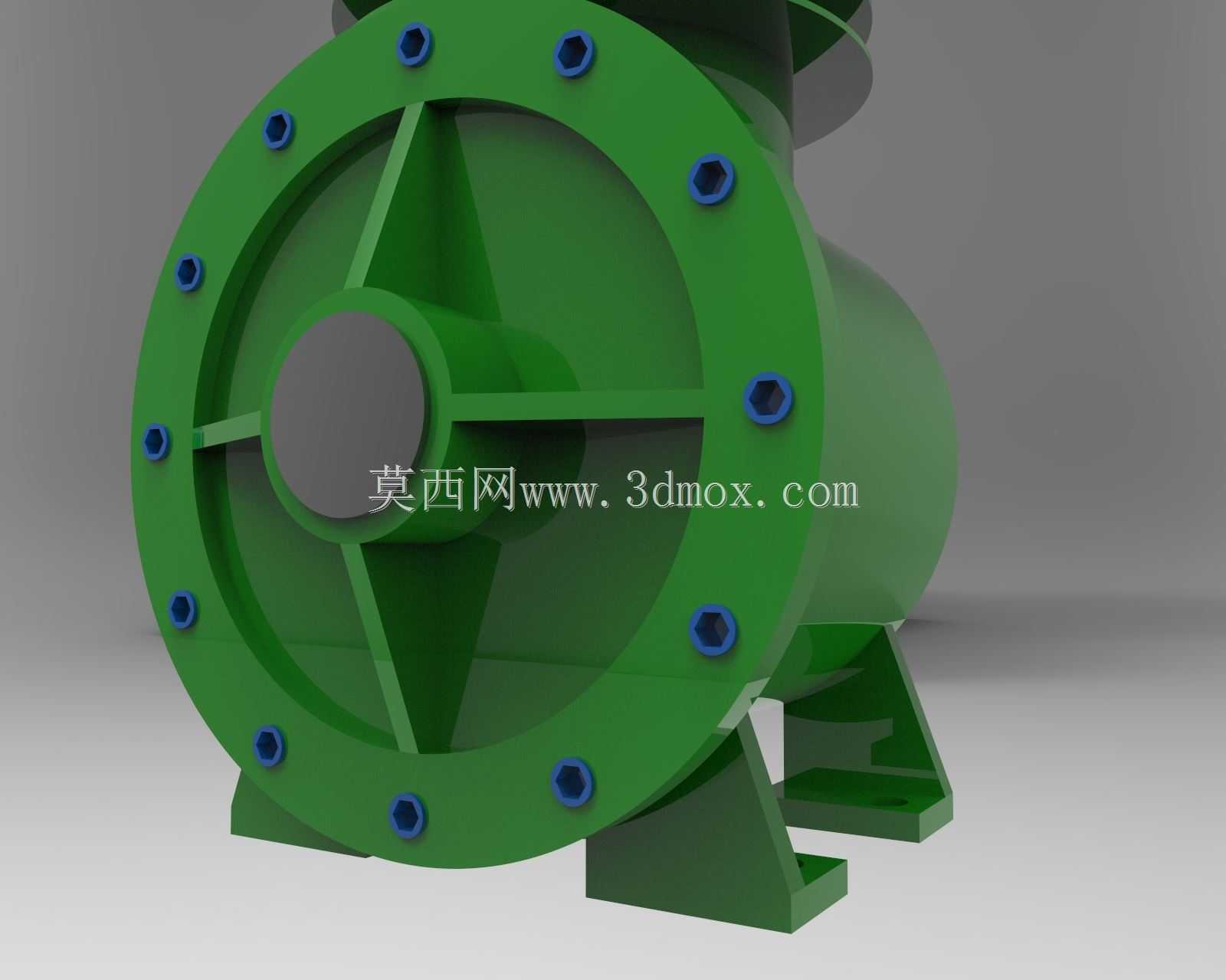

单缸曲柄活塞式动力机构三维结构

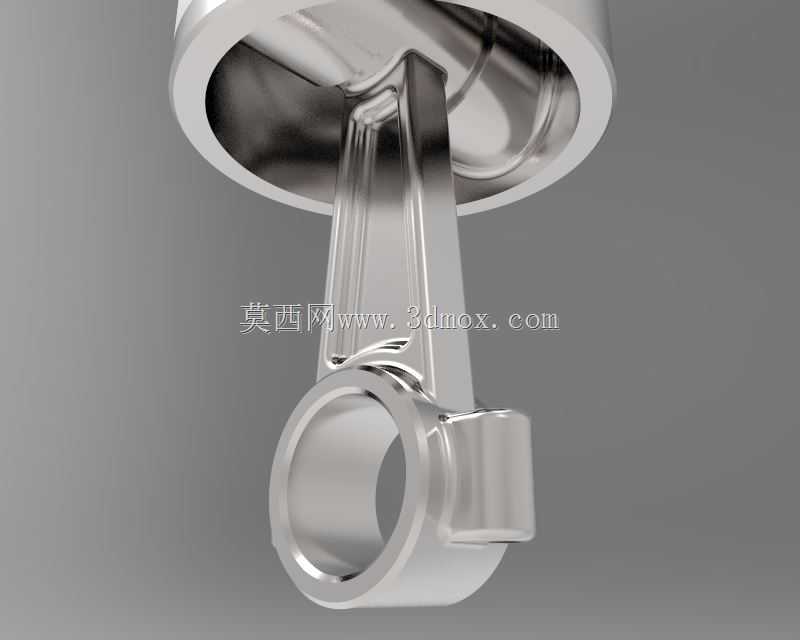

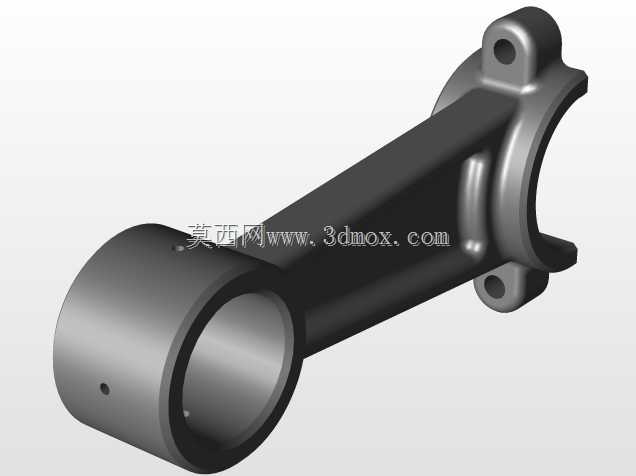

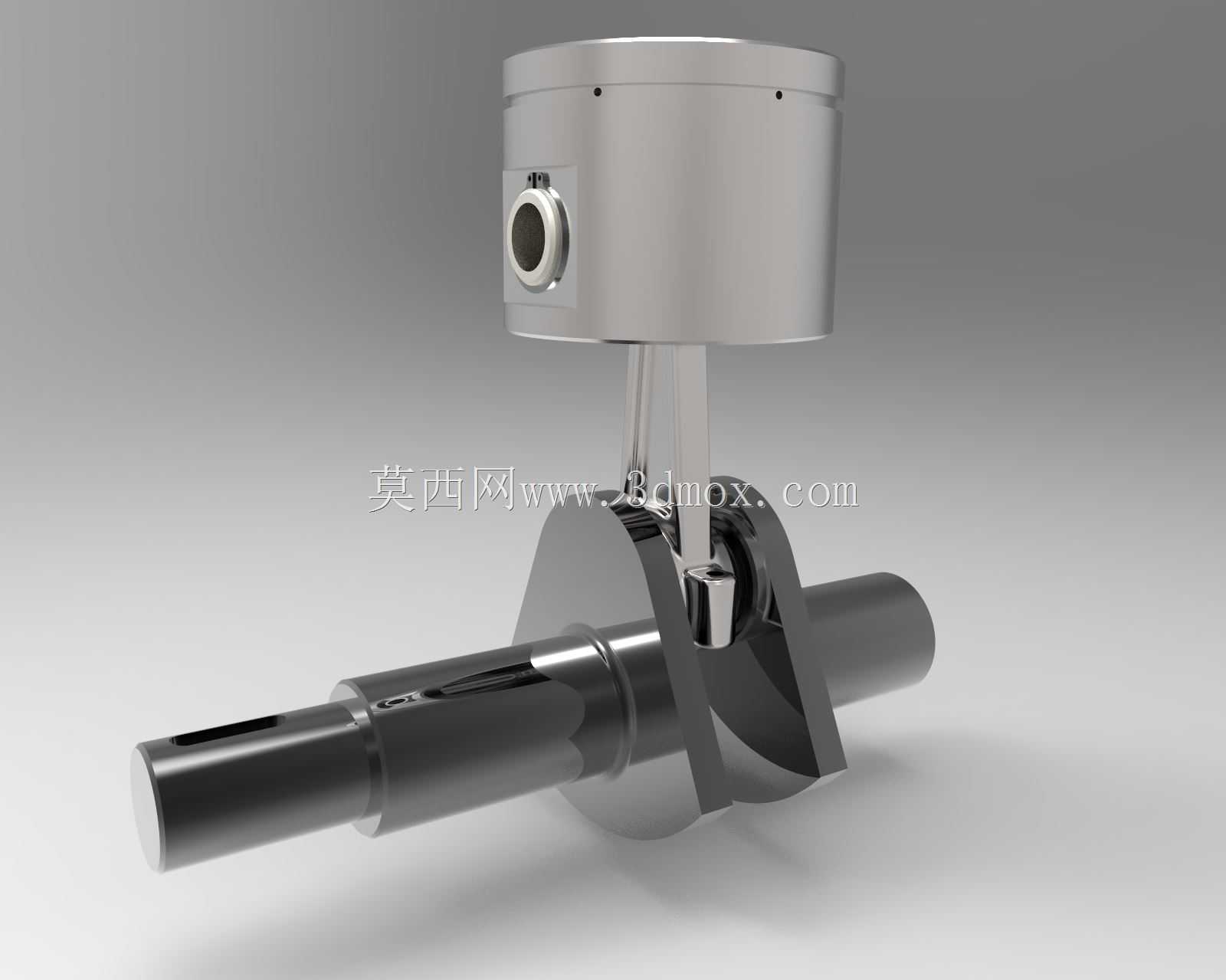

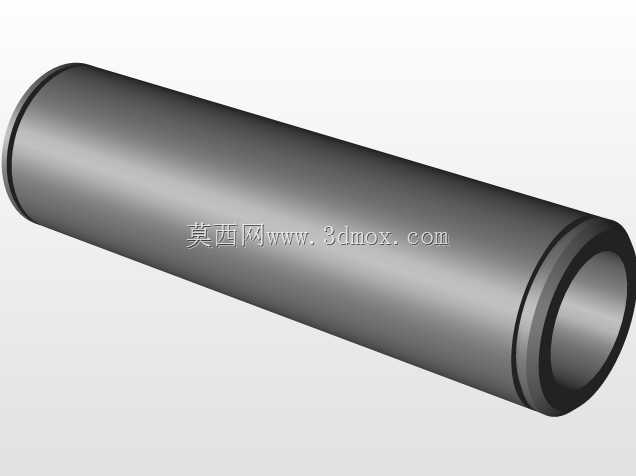

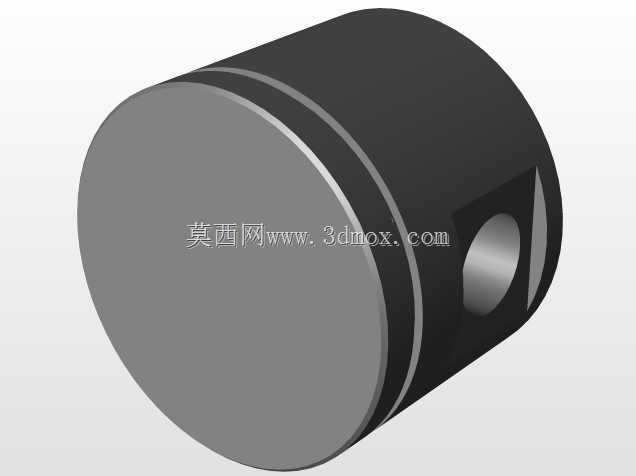

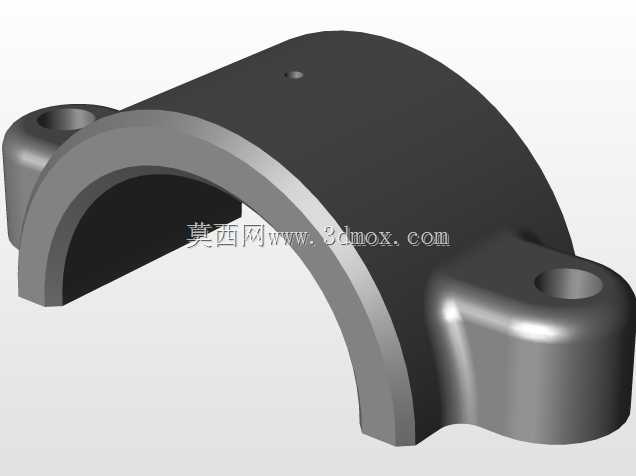

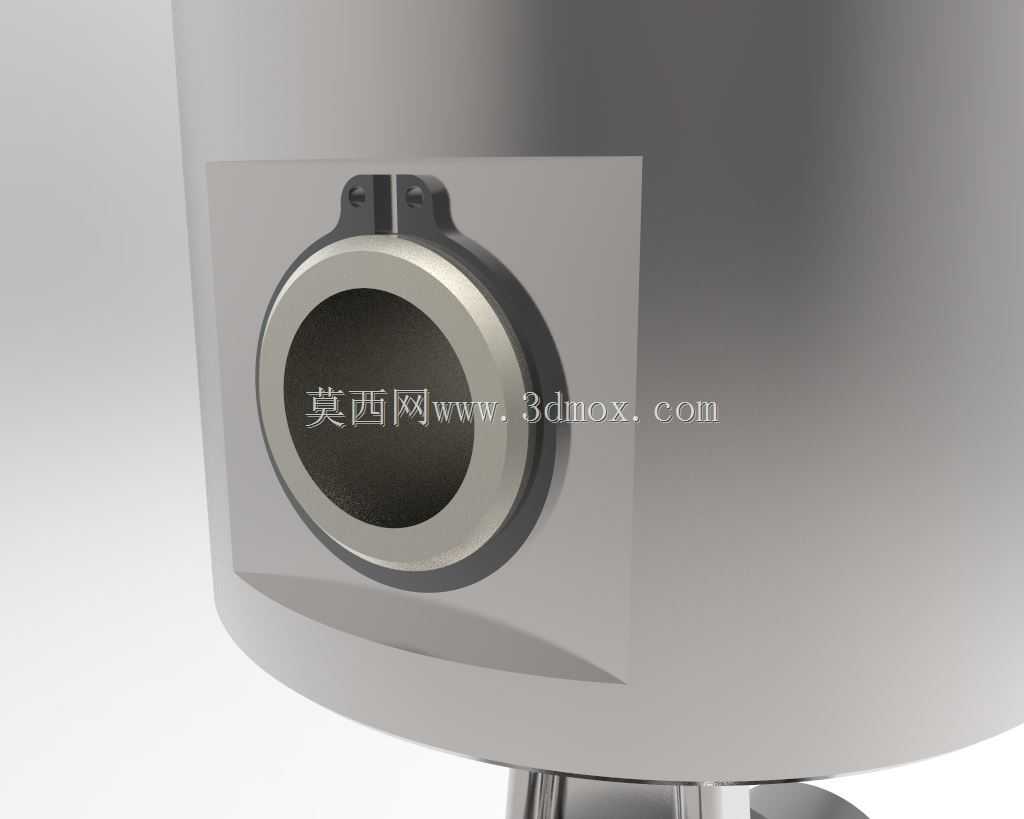

　　这套曲柄活塞动力结构，核心对应小排量内燃动力单元的核心运动副设计，可直接用于小型通用动力设备的核心结构参考，覆盖园林机械、小型发电机组、便携作业机具的动力端选型参考场景。从结构功能来看，活塞头部预留的环槽可对应安装气环与油环，实现燃烧室的密封与缸壁润滑油的刮除，活塞销孔与连杆小头的配合采用全浮式设计逻辑，工作状态下活塞销可在销孔与连杆衬套间小幅转动，能均匀分散接触应力，延长核心运动件的使用寿命。连杆大头采用剖分式结构与曲轴曲柄销连接，轴瓦安装位的定位槽设计可避免轴瓦工作时发生周向转动，保证润滑油脂能稳定进入摩擦副表面形成油膜。曲轴部分的平衡块与曲柄偏心距做了对应配重设计，可抵消活塞往复运动与连杆摆动产生的一阶惯性力，

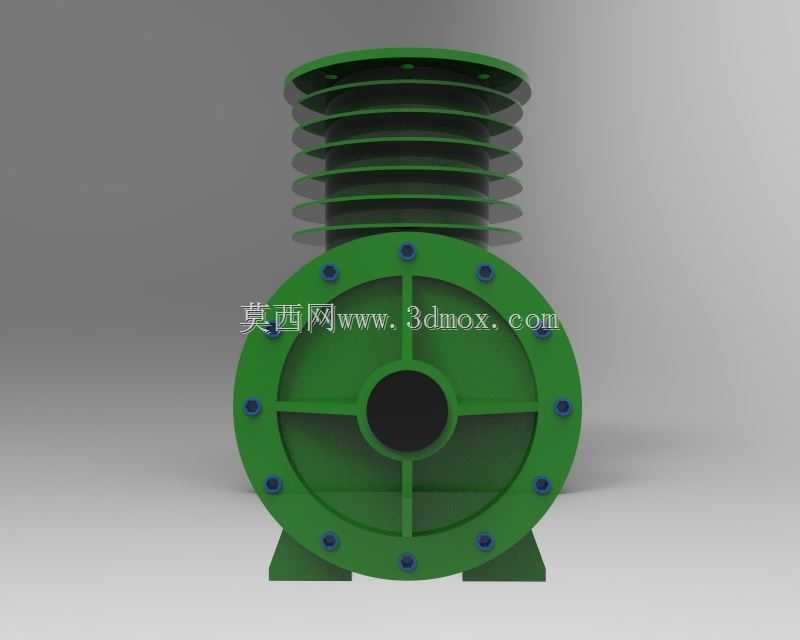

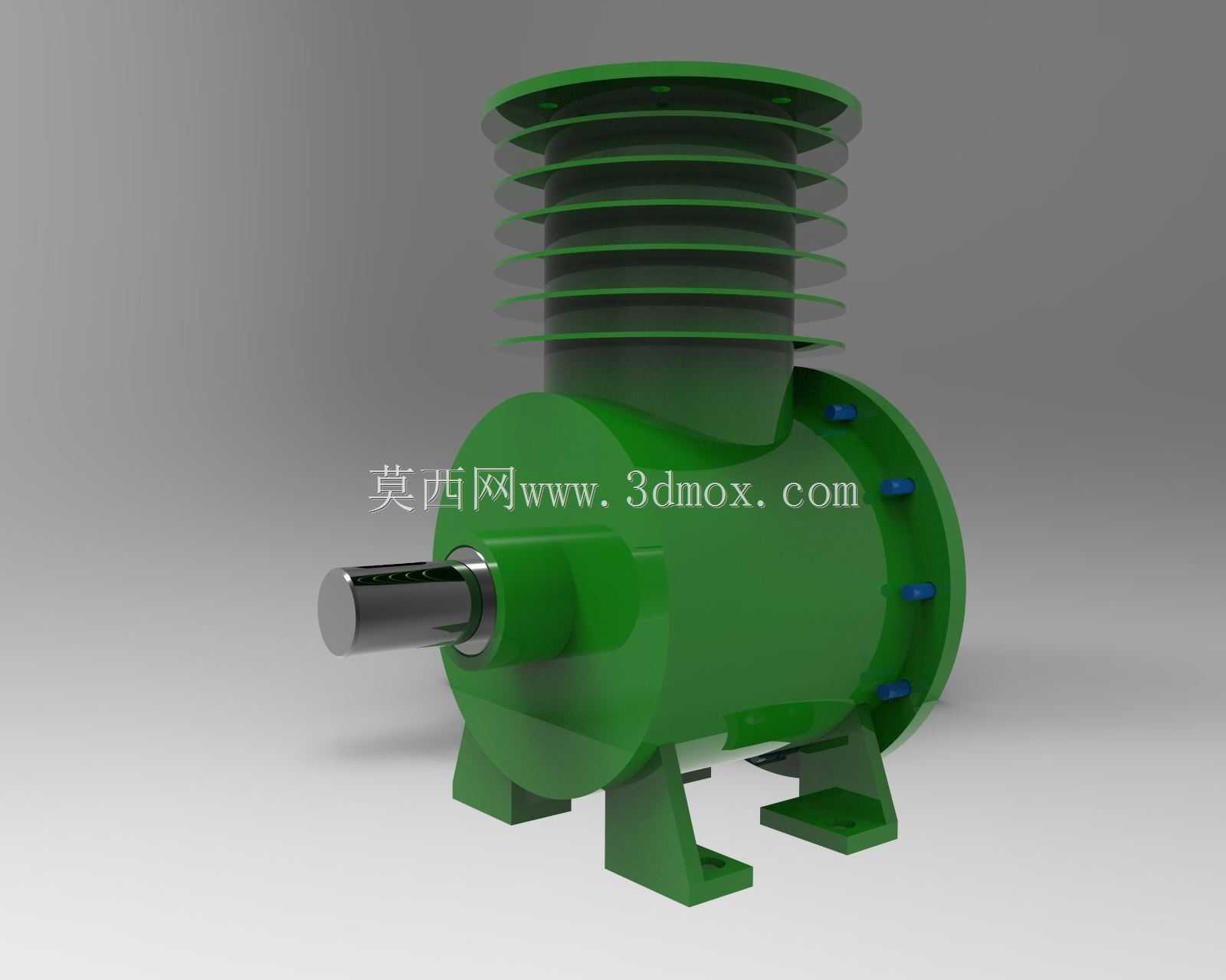

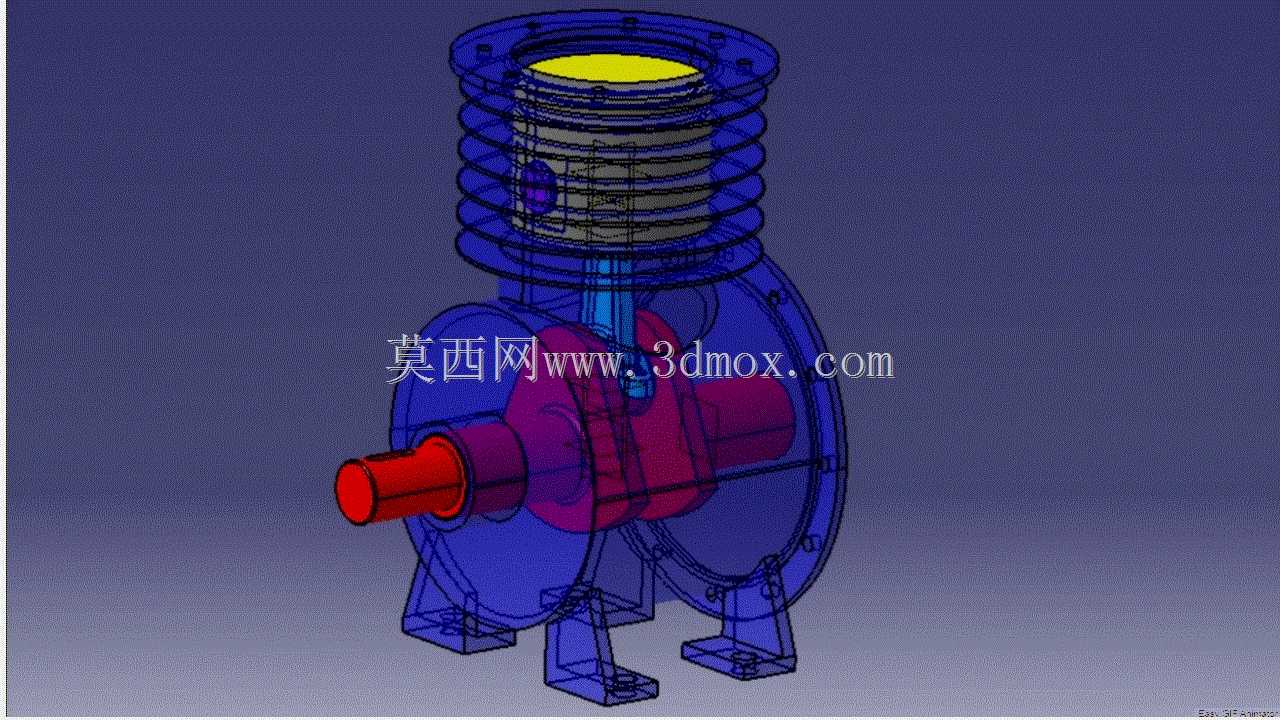

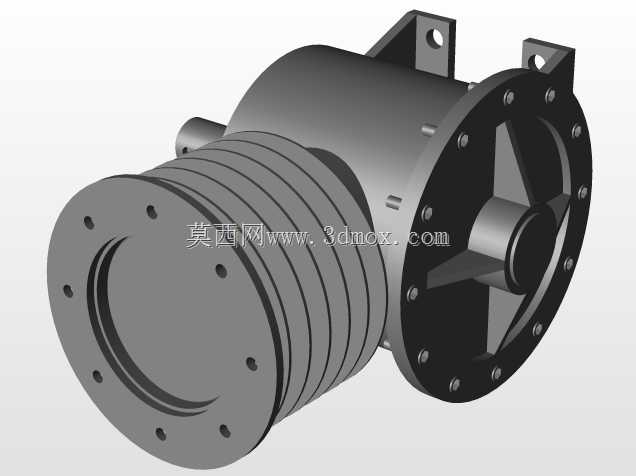

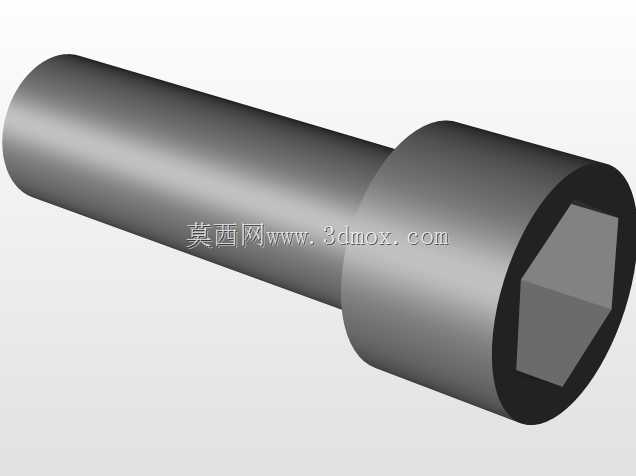

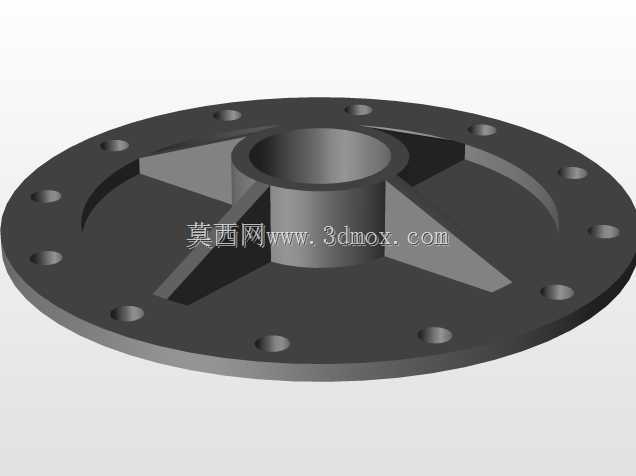

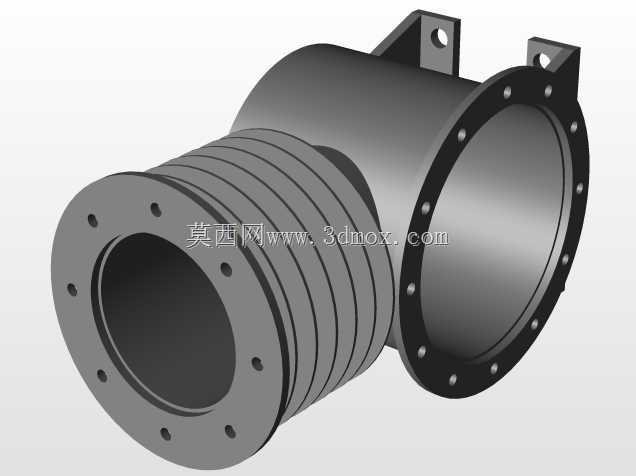

　　降低动力单元工作时的整机振动幅度，曲轴两端的轴颈预留了轴承安装位与输出端键槽，可直接匹配深沟球轴承实现旋转支撑，通过平键连接将动力输出至外接负载端。设计过程中严格遵循1:1的实际尺寸映射，活塞的行程与缸径参数对应700mL级单缸动力的排量要求，各运动副之间预留了合理的配合间隙，既保证热机状态下零件膨胀后不会出现卡滞，也不会因间隙过大导致燃烧室压力泄漏、动力输出不足。安装边界上，曲轴两端支撑位的同轴度公差控制在0.02mm以内，活塞外圆与缸筒内壁的配合间隙符合通用小排量内燃机的设计规范，连杆摆动过程中与曲轴箱内壁的最小安全间隙满足运动避让要求，不会出现运动干涉问题。这类结构的建模过程中，对活塞内腔的加强筋、曲轴油道孔、连杆小头润滑油孔等细节特征都做了完整还原，能直接用于运动仿真验证、装配工艺模拟，也可作为相关专业教学演示的具象参考，帮助从业者理解曲柄滑块机构在内燃机中的实际应用逻辑，掌握动力核心部件的尺寸匹配与运动避让设计要点。
