双导向同步驱动升降执行机构

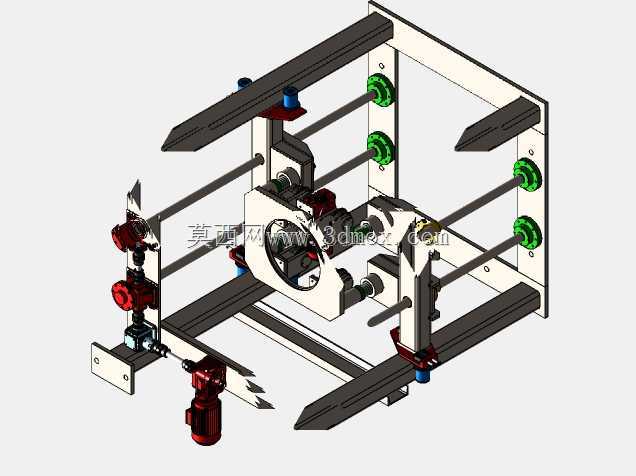

　　这套升降执行机构的设计，最初是针对自动化产线中需要稳定垂直位移的工位做的适配，常见于3C电子装配线的工件抬升换位、包装工序的托举送料、检测工位的高度校准场景，区别于普通剪叉升降的大行程低精度特性，这套结构更侧重小行程范围内的高刚性与同步精度，避免单侧受力带来的卡滞、偏磨问题。从结构布局来看，整体采用立式背板安装的框架式设计，四根平行布置的光轴导向柱贯穿上下滑动支座，导向柱两端通过带锁紧结构的安装座固定在两侧的立式安装板上，每根导向柱配套的直线滑动轴承直接嵌入滑动支座的安装孔内，配合间隙控制在0.02mm以内，保证上下滑动过程中无径向窜动。驱动端采用侧置的减速电机作为动力源，通过联轴器连接横向布置的传动轴，

　　传动轴上配套的四组同步带轮分别对应四根导向柱旁的传动丝杠，将单电机的动力同步分流到四个传动点位，避免多电机驱动带来的同步误差，丝杠螺母直接与滑动支座刚性连接，将旋转运动转化为垂直方向的直线运动，传动过程中背隙控制在0.05mm以内，重复定位精度可以满足多数精密装配工位的要求。安装边界上，整体框架的安装基准为后侧的立式安装板，板上预留了多组等距排布的安装腰孔，可以直接固定在铝型材机架或者设备立式仓壁上，不需要额外做转接支架；上下滑动支座的工作面预留了T型槽与螺纹安装孔，可以直接搭载工装板、夹爪或者检测探头，适配不同的末端执行件安装需求。设计过程中特意在每根丝杠的顶端设置了硬限位缓冲块，滑动支座运行到上下极限位置时会先接触聚氨酯缓冲垫，

　　再触发机械限位块，避免硬碰撞对传动部件造成损伤；同时在传动侧预留了传感器安装位，可以直接加装槽型光电开关做原点与极限位置检测，不需要额外设计传感器安装支架。从受力特性来看，四点同步传动的布局让整个滑动支座的受力更均匀，即使是偏载放置的工件，只要偏载距离不超过支座宽度的三分之一，都能保证平稳升降，不会出现卡滞问题，相比双导柱的升降结构，抗偏载能力提升了40%以上，适合在工位空间紧凑、需要搭载一定重量工装的场景下使用，日常维护只需要定期给光轴与丝杠加注润滑脂，检查同步带的张紧度即可，维护成本较低。
