球形镂空齿轮联动机械轨道结构

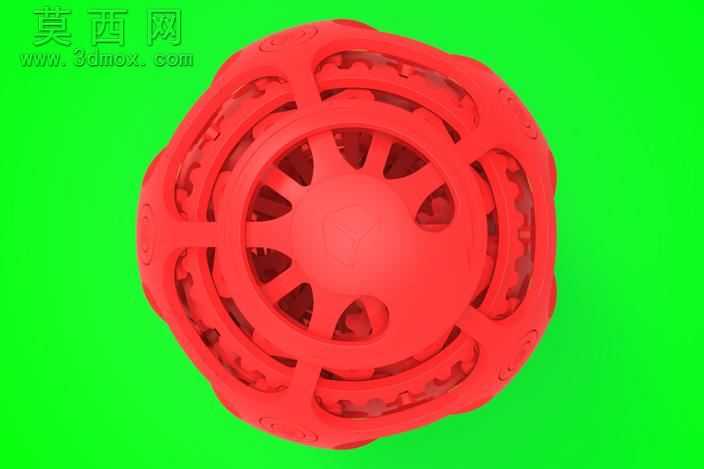

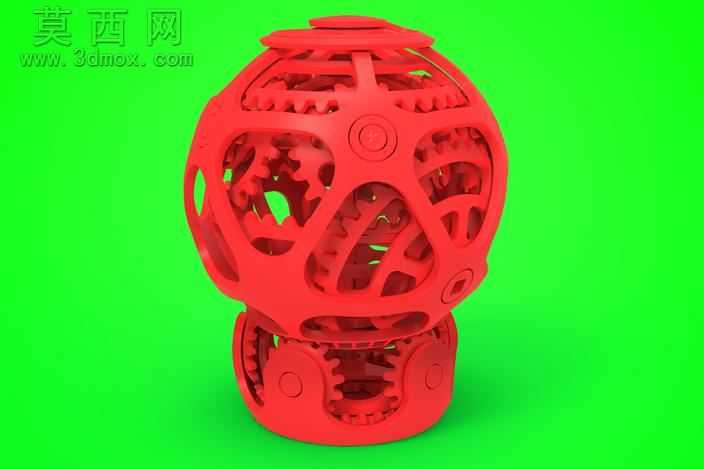

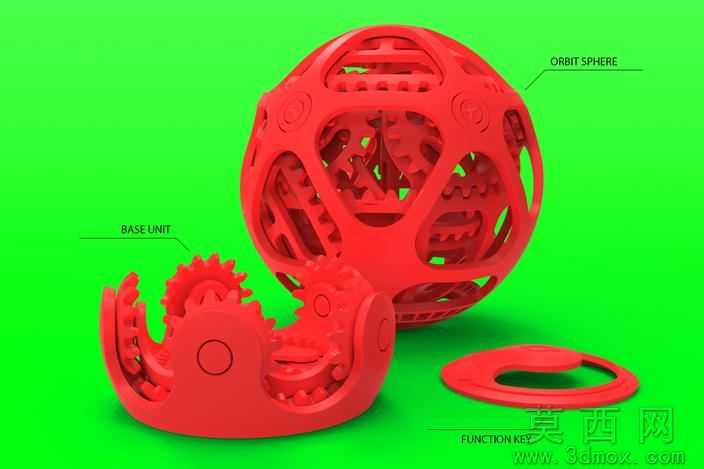

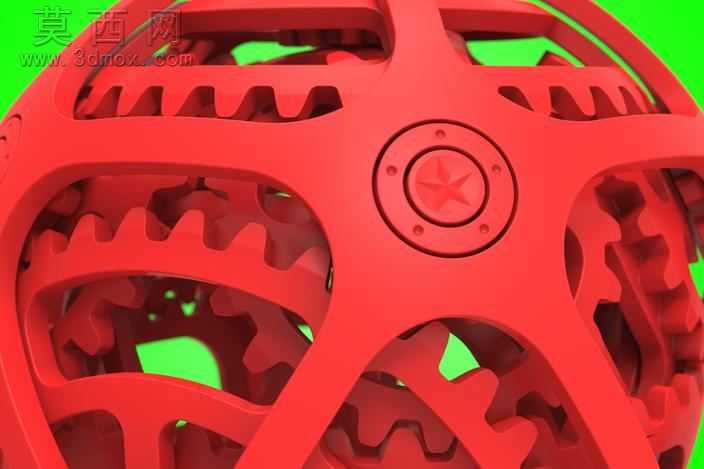

该作品为一款创意球形齿轮联动轨道机械结构，整体采用一体化镂空球形壳体设计，将复杂的行星齿轮传动系统集成于球形腔体内部，打破了传统传动机构的方正布局形态，兼具机械美感与结构巧思。建模阶段采用SolidWorks完成全参数化零件设计与装配，首先对球形外壳进行曲面建模，通过阵列切割生成均匀分布的镂空窗口，既减轻整体结构重量，又可直观展示内部齿轮的运转状态，外壳表面预留的定位凸台与卡扣结构，可实现上下半球壳体的精准扣合与固定。内部传动系统采用行星齿轮组布局，在轨道领域的顶尖半环周围设置五个轴点，每个与外围盘啮合的行星轮对应独立传动路径，当钥匙插入顶部三个关键插槽位置时，可触发核心传动结构运转，此时所有恒星齿轮将同步打开，行星轮持续绕轴做反向转动，依托行星齿轮基组的传动特性，可带动球体沿Y轴完成旋转动作，整体运转逻辑近似太阳系的行星运转星系，传动过程流畅无卡顿。设计过程中针对3D打印需求做了专门的结构优化，将轴点间隙控制在0.5mm，齿轮齿间预留约0.4mm的啮合间隙，既保证齿轮传动的灵活性，又避免间隙过大导致的传动虚位问题，同时对所有棱角位置做圆角过渡处理，减少3D打印过程中的支撑残留与应力集中问题。渲染阶段采用哑光红色塑料材质模拟3D打印成品效果，搭配高饱和度绿色背景突出主体结构，通过光影调整凸显镂空结构的层次感与齿轮部件的细节轮廓，完整还原了结构的装配关系与运转逻辑。整个设计以“简单扭转触发多位置联动”为核心思路，在看似复杂的球形外观下，通过齿轮参数的精准匹配与传动路径的合理规划，实现了简洁可靠的联动效果，既可以作为创意机械教学演示模型，也可作为3D打印的创意摆件作品，充分展现了机械传动结构的设计魅力。
