基于MG90S舵机的定时自动送料喂食结构

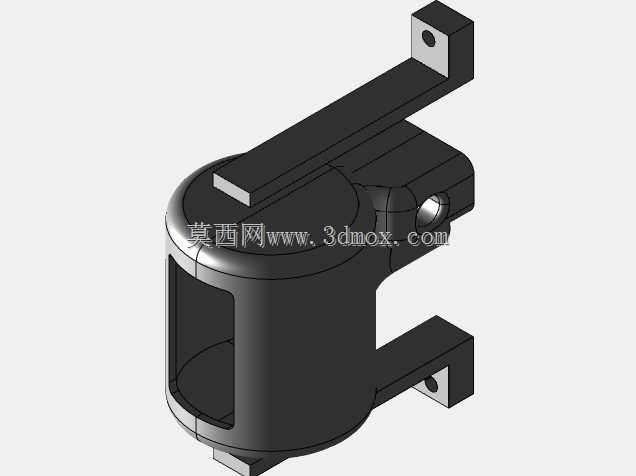

　　这套送料结构的核心驱动采用MG90S伺服电机，整体结构围绕小型舵机的输出扭矩与转动角度做适配设计，主体安装基座采用一体化包覆式结构，既可以对舵机本体形成防护，避免饲料碎屑、灰尘进入舵机齿轮组造成卡滞，也预留了足够的走线空间，方便舵机控制线与控制板的连接排布。从安装边界来看，基座两侧伸出的带孔安装耳采用对称布局，安装孔位间距匹配常规小型饲养容器的侧壁固定需求，不需要额外做转接件就可以直接通过螺丝固定在喂食容器侧壁，整体突出容器内壁的厚度控制在合理范围，不会占用过多储料空间。上方伸出的拨料臂与舵机输出轴直接联动，臂长经过反复测算，转动时刚好可以扫过储料仓的出料口位置，不会和仓壁发生运动干涉，拨料臂的截面做了直角加强处理，长期往复转动也不会出现形变翘曲的问题。

　　在实际应用场景中，这套结构可以搭配arduino控制板实现定时定量送料，多用于小型宠物、实验动物的自动喂食场景，也可以适配小型颗粒物料的定点定量送料工位，比如小型加工设备的辅料添加工位。设计时没有采用复杂的齿轮减速结构，直接利用舵机本身的减速齿轮组输出动力，减少了额外的传动零件，整体装配难度低，日常维护只需要定期清理拨料臂与出料口缝隙的积料即可。结构的运动行程完全匹配MG90S舵机的0-180度转动范围，控制时不需要做额外的角度限位，通过程序设定舵机的转动角度与停留时间，就可以精准控制每次送料的出料量，拨料臂每次转动到出料位置时会短暂停留，让颗粒物料依靠自重下落，复位时会将出料口完全封堵，避免物料漏撒。基座的内腔尺寸完全贴合MG90S舵机的外形尺寸，舵机装入后不会出现晃动，输出轴与拨料臂的连接位置做了扁位适配，转动时不会出现打滑空转的问题，整体结构没有易损的薄壁零件，长期往复运行的可靠性有充足保障。
