700x300规格简易车削加工设备结构设计

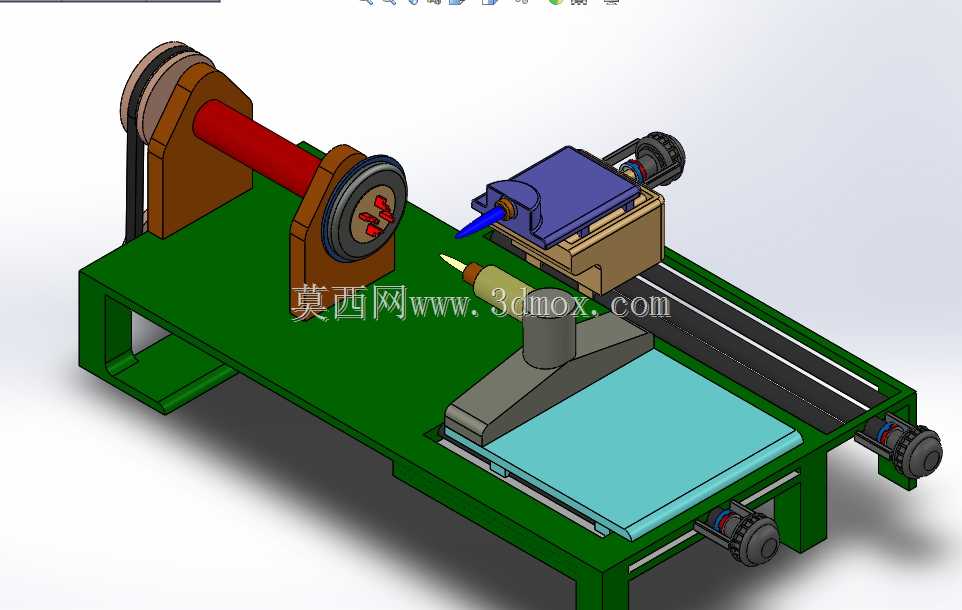

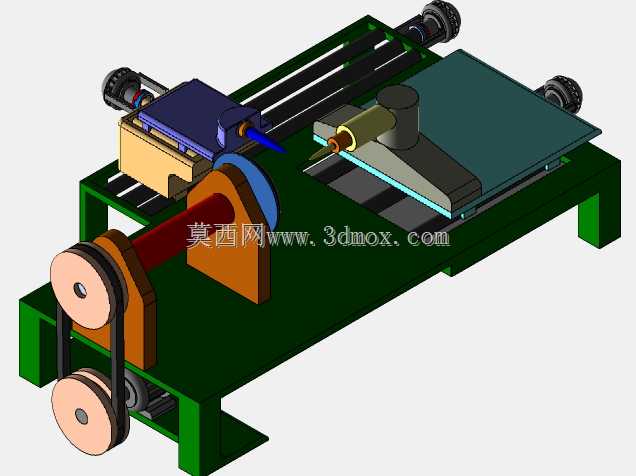

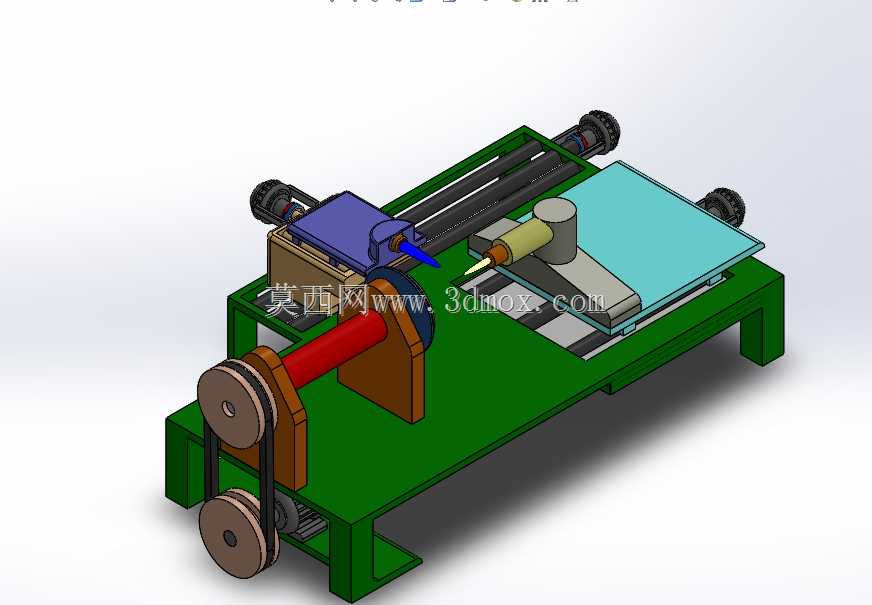

　　这款简易车削设备的设计定位面向小型加工场景，适配个体机加作坊、职校实训教学、设备维修站点的小尺寸回转件加工需求，可完成棒料外圆车削、端面平切、简易锥面加工、小尺寸内孔镗削等常规车削工序，针对小批量、低精度要求的零件加工场景做了结构简化，在保证核心加工功能的前提下压缩了制造成本与安装空间占用。设备整体安装边界控制在700x300的台面尺寸范围内，无需专门做大型设备地基浇筑，直接固定在加厚型钢制工作台面即可投入使用，整体机架采用焊接式方钢结构，底部预留四个螺栓固定孔位，可根据加工场地的布局灵活调整安装位置，适配狭小的加工车间空间。从结构设计逻辑来看，设备采用卧式主轴布局，主轴端配置带轮传动结构，通过皮带减速传递动力，

　　可根据加工材质的不同更换不同直径的带轮，匹配对应的主轴转速区间，兼顾有色金属、低碳钢等常见加工材料的切削线速度要求。进给系统采用双导轨滑台结构，横向与纵向进给均配置手动调节手轮，刀架位置预留标准车刀安装槽，可快速更换外圆车刀、切断刀、端面车刀等常用刀具，尾座部分配置可伸缩顶针，用于长轴类零件的装夹定位，减少加工过程中的工件挠曲变形。设计过程中特意简化了不必要的数控与复杂传动结构，所有传动部件均采用市面常见的标准件，后期维护更换配件的成本极低，操作门槛也相对较低，无需专门的数控编程基础，有普通车床操作经验的人员即可快速上手。滑台部分的导轨采用矩形滑动导轨，接触面做了淬火处理提升耐磨性能，日常维护仅需定期加注润滑脂即可保证进给顺畅，

　　刀架的锁紧机构采用螺栓压紧结构，换刀时无需复杂操作即可完成刀具的固定与位置调整。尾座的套筒行程做了适配小尺寸零件的优化，最大顶紧行程可满足长度600mm以内的轴类零件装夹需求，主轴卡盘采用标准三爪自定心卡盘，可直接装夹直径100mm以内的棒料，适配多数小型回转件的加工尺寸范围。设备的整体布局将传动带轮设置在主轴端外侧，加装了简易的安全防护罩，避免加工过程中皮带卷入杂物或者操作人员误触，整体重心偏低，加工过程中的振动控制表现较好，可满足IT10级以内的尺寸加工精度要求，适配多数非精密配合零件的加工需求。
