带工业机器人上下料的简易输送工作站

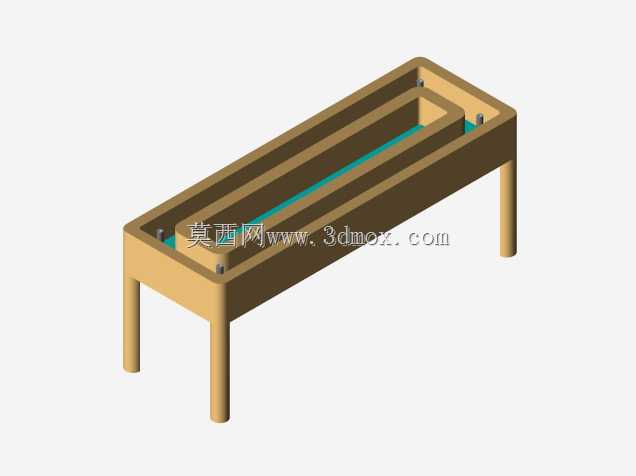

　　这套输送工作站的设计初衷，是解决离散制造产线中多工位物料流转与机器人上下料的衔接痛点，常见于3C电子小部件装配、五金小件加工、小型注塑件后处理等生产场景，替代传统人工周转的低效模式，实现工序间物料的自动传递与精准上料。从结构布局来看，主体采用环形闭合式链板输送结构，输送面预留了多个工装定位块安装位，可根据待输送工件的外形尺寸更换适配的定位治具，定位块的安装孔位采用等间距阵列设计，兼容不同节拍下的物料缓存需求，单段输送线的有效输送宽度适配常见的200mm以内尺寸工件，线体整体高度匹配常规作业工位的750-850mm人机工程高度，同时适配工业机器人的作业半径范围，避免机器人出现运动死点。线体侧边集成了工件阻挡与定位机构，

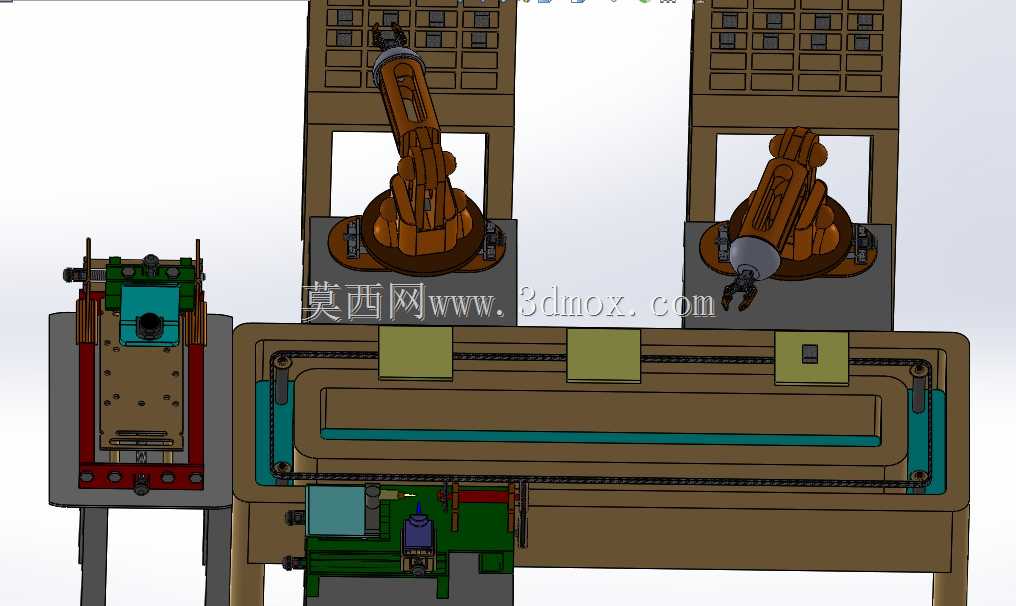

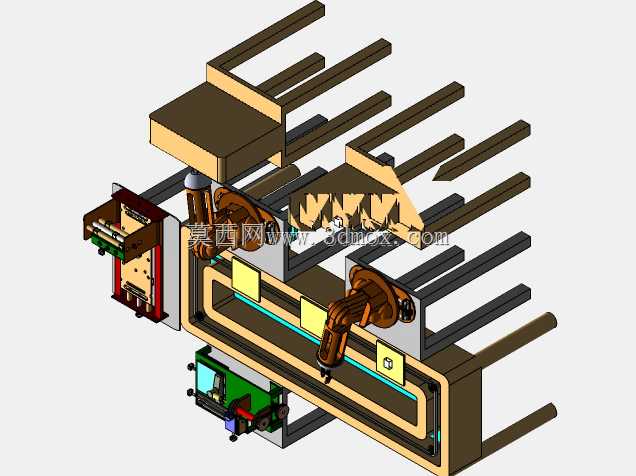

　　当物料输送至机器人取料位时，阻挡气缸伸出将工装板精准截停，配合侧推定位组件将工装板固定在误差±0.1mm的位置，保证机器人取料的重复定位精度，避免出现抓料偏差。线体一端配置了双工位工业机器人安装基座，基座采用加厚钢板焊接后时效处理，减少机器人高速运动时的震动传导，两台机器人可分别对应不同的加工工位，比如一台负责将输送线上的待加工工件抓取至机床工装，另一台负责将加工完成的工件放回输送线流至下工序，也可根据产能需求调整为单机器人配置，基座的安装孔位兼容主流六轴工业机器人的底部安装尺寸，无需二次加工即可适配不同负载的机器人型号。设计过程中充分考虑了安装边界的预留，线体底部采用可调脚杯支撑，可适应地面不平整的车间安装环境，

　　脚杯调节行程预留50mm，无需额外垫设垫片即可完成线体水平校准；线体侧边预留了电气走线槽的安装空间，传感器、气缸的线缆可全部内置在走线槽内，避免线缆外露造成的安全隐患，同时方便后期维护时的线路排查。输送线的驱动端采用减速电机直连主动辊的结构，传动链路短，维护点少，张紧机构设置在从动辊端，可通过调节螺栓调整链条张紧度，补偿长期运行后的链条磨损伸长量，无需拆解线体即可完成张紧调整。在功能适配性上，这套输送工作站可根据生产需求扩展扫码工位、工件检测工位，在输送线的直线段预留了传感器安装支架的固定位，可直接加装光电传感器、视觉相机等检测元件，实现工件的到位检测、型号识别、外观筛查等功能，无需对主体结构做打孔焊接等改动，

　　降低产线升级的改造成本。线体的工装板采用防静电材质，适配电子类工件的输送需求，避免静电对精密电子元件造成损伤，工装板与输送链之间采用快拆结构，更换工装板时无需拆卸链条，单块工装板的更换时间可控制在五分钟以内，适配多品种小批量生产的快速换型需求。
