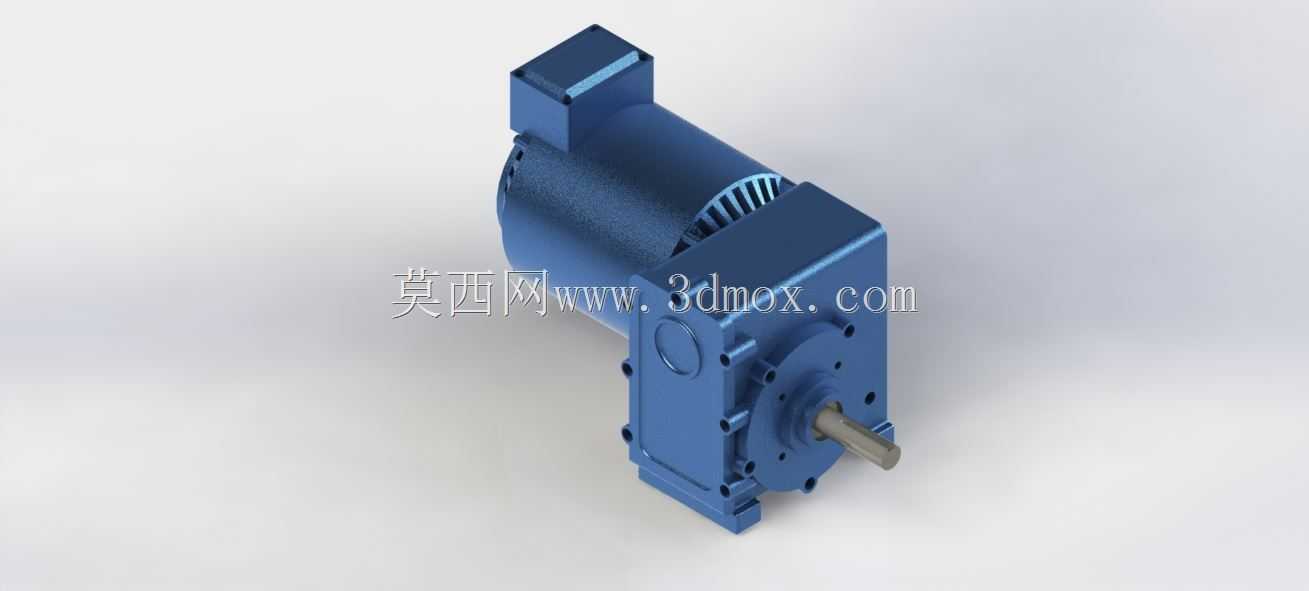

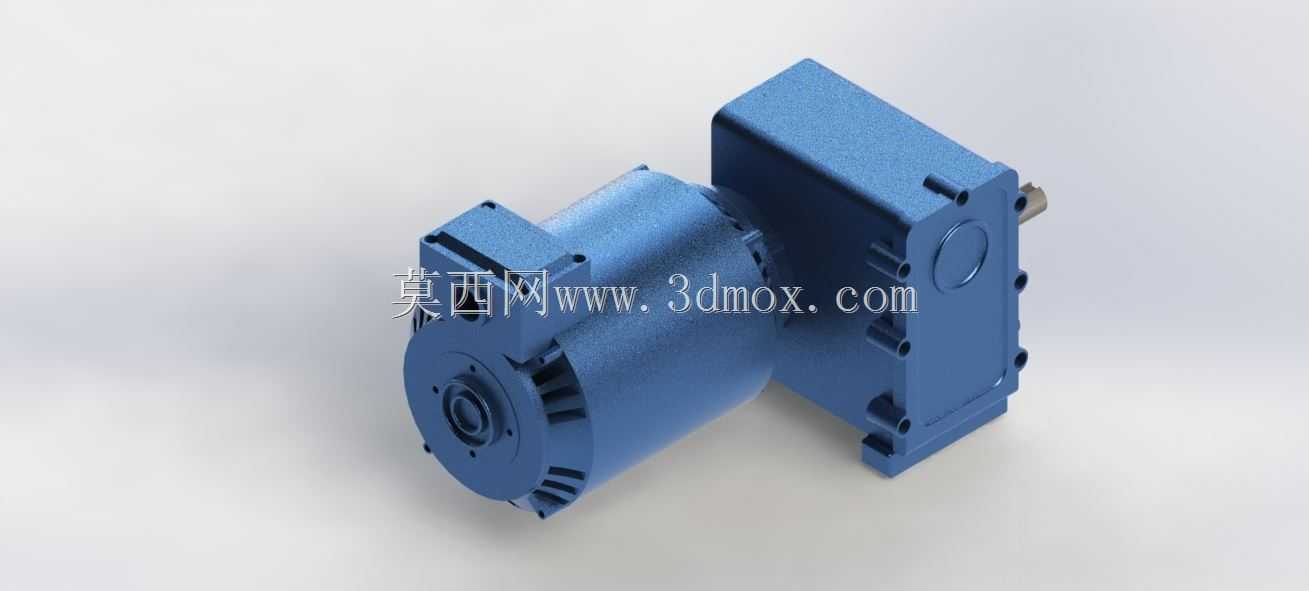

帕瓦卢交流减速电动机结构设计

　　这款集成减速结构的交流电动机，常被应用在轻工输送线、小型自动化专机、包装设备的低速大扭矩驱动工位，区别于普通直驱电机，它将减速箱与电机本体做了一体化集成设计，省去了用户额外选配联轴器、单独安装减速箱的装配工序，能直接匹配负载端的安装接口，在紧凑安装空间的设备布局中优势明显。从结构设计逻辑来看，电机部分采用封闭式铸铝外壳，外壳表面排布的轴向散热筋，顺着电机运行时的转子风叶气流方向布置，能在连续运行工况下把绕组热量快速导出，避免长期过载运行出现的温升过高问题；端盖位置的安装止口做了高精度公差配合，能保证转子与定子的同轴度，降低运行时的径向跳动，减少轴承的额外磨损。集成的减速箱部分采用平行轴齿轮传动布局，箱体为一体式铸铁结构，

　　输出轴端做了双油封密封设计，能在多粉尘、少量切削液飞溅的车间工况下，防止外界杂质进入箱体内磨损齿轮，也避免齿轮润滑油渗漏污染周边设备。在安装边界设计上，电机与减速箱的连接法兰采用标准化安装孔位，输出轴的轴径、键槽尺寸匹配常规工业传动件的配合公差，不管是直接安装驱动辊筒，还是连接链轮、同步轮做二次传动，都不需要额外做转接法兰加工；整机的重心落在安装法兰的中心轴线上，卧式安装时底部的支撑脚预留了长条形安装调节孔，方便现场安装时调整皮带或链条的张紧度，不需要额外制作安装调整垫块。实际选型应用时，这款电机的输出转速覆盖常用的低速驱动区间，能直接替代传统的“普通电机+独立减速器”的组合方案，减少传动链上的连接环节，降低传动过程中的功率损耗，

　　同时一体化的结构也减少了设备上的安装占用空间，在小型自动化设备的动力排布中，能给其他电气元件、执行机构留出更多布局余量。设计时对齿轮的啮合参数做了优化，斜齿传动的啮合重合度更高，运行时的传动噪音比普通直齿减速电机更低，适合用在对车间噪音有要求的装配工位周边设备上；电机尾部预留的风罩空间也可兼容加装制动模块、编码器组件，能满足需要快速停机、转速反馈的特殊工况需求，不用对电机本体结构做二次改造。
