直线排列式圆柱滚子承载组件结构设计

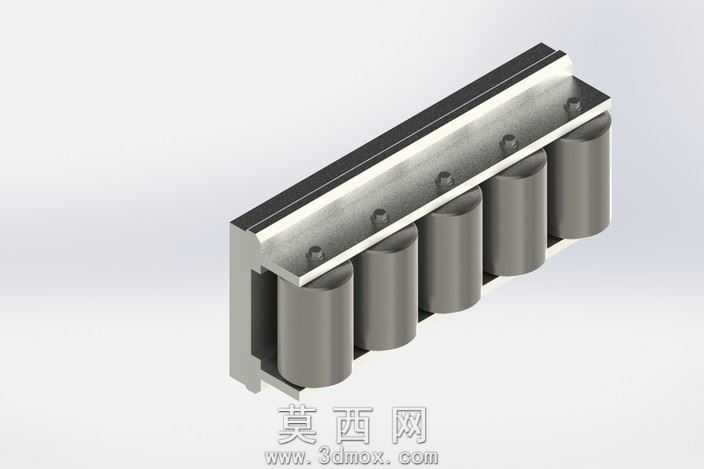

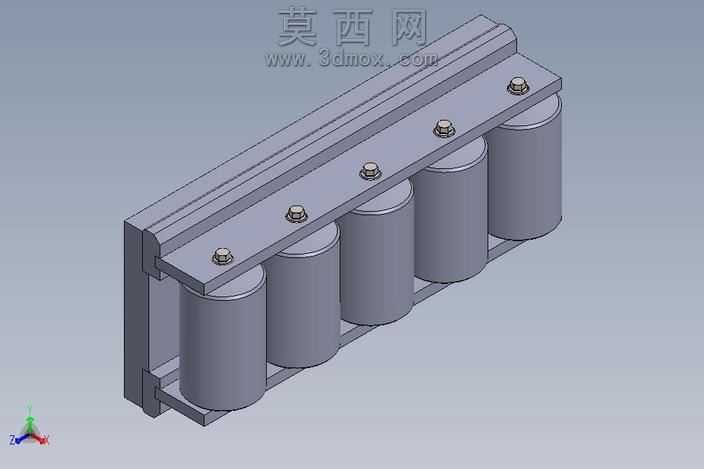

本作品为直线排布式圆柱滚子承载组件，采用三维机械设计软件完成全参数化建模，建模过程遵循机械设计的公差配合规范，对每一处结构尺寸都做了严谨的参数约束，确保各部件装配无干涉、结构逻辑符合实际加工与装配要求。建模阶段首先完成整体基准坐标系搭建，以组件的安装基准面作为第一参考，依次构建保持架基体、圆柱滚子、端部限位结构、安装固定孔等特征：保持架采用一体式槽型结构，通过拉伸、切除、阵列特征完成等距排布的滚子容纳槽，槽体侧壁做了微小的倒角处理，既可以避免滚子装配时的锐边磕碰，也能减少滚子滚动过程中的摩擦阻力；圆柱滚子采用标准回转体建模，对滚子的圆柱面做了高精度的曲面拟合，还原实际加工后的圆柱度精度，保证滚子与保持架槽、上下滚道的接触贴合度；安装固定孔采用沉头孔特征，匹配标准紧固件的安装尺寸，孔位沿保持架长度方向等距分布，保证组件安装后的受力均匀性。材质与渲染阶段，针对不同部件赋予符合实际工业应用的材质属性：圆柱滚子赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原轴承钢淬火后细腻的金属哑光质感，表面添加极细微的磨削纹理，体现精加工表面的工艺特征；保持架基体赋予优质碳素结构钢材质，表面做发黑处理的材质效果，呈现深灰哑光的工业防护层质感；安装基准面赋予磨加工后的金属亮面效果，区分不同加工面的工艺差异。渲染阶段采用柔和的工业产品布光方案，通过主光源、辅助补光、环境反射光的搭配，清晰展现组件的结构层次，既突出圆柱滚子的排列规整性，也能体现保持架槽体与滚子的配合间隙，让观看者可以直观理解组件的滚动承载原理。结构设计上，该组件采用多滚子并列排布的结构，相比单排滚珠承载结构拥有更大的接触承载面积，可承受更高的径向载荷，滚子沿直线方向等距排列，可实现直线往复运动下的滚动支撑，保持架的一体式结构可以对所有滚子起到统一的限位导向作用，避免滚子在滚动过程中出现偏斜、脱落的问题，端部的限位挡边可以约束滚子的轴向窜动，保证组件运行过程中的稳定性。设计思路围绕简易直线滚动支撑的实用需求出发，在满足承载性能要求的前提下尽可能简化结构，减少不必要的复杂特征，降低后续加工制造的难度，整体结构紧凑，安装便捷，可适配各类需要直线滚动承载的工装、设备滑动部位，作为低摩擦、高承载的直线支撑部件使用。
