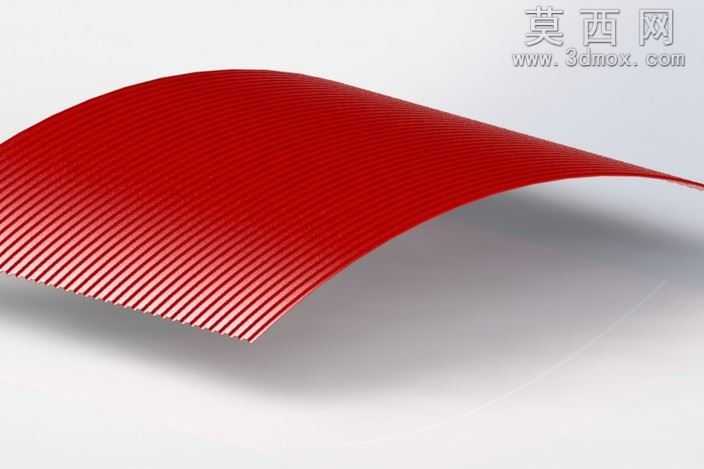

流线型弧面瓦楞纹理屋顶板三维设计

本作品为流线型弧面瓦楞屋顶板的三维设计成果，建模阶段依托三维参数化设计软件完成整体造型构建，首先以大跨度平滑双曲率弧线作为屋面的基础轮廓线，通过放样曲面命令生成连续顺滑的基础弧面，保证屋面整体的排水坡度与造型流畅度，避免曲面出现褶皱、曲率突变等影响外观与实用性能的问题。在基础曲面完成后，针对瓦楞纹理进行细节建模，采用等距阵列的方式沿屋面弧面的延展方向排布平行的凸棱结构，每一条瓦楞凸棱都完全贴合基础弧面的曲率变化，凸棱的截面采用上窄下宽的梯形设计，既保证了结构的支撑强度，也能让雨水顺着瓦楞凹槽快速排出，减少屋面积水的可能。材质设置阶段，为模型赋予了高饱和度的红色哑光金属质感材质，调整材质的粗糙度参数模拟彩钢瓦表面的细微磨砂质感，同时添加了细微的各向异性高光效果，还原瓦楞棱边在光线照射下的连续反光特性，让渲染效果更贴近真实金属屋面的视觉表现。结构设计上充分考虑了屋顶板的安装适配性，瓦楞的间距与凸起高度都参考了常规屋面建材的通用尺寸，弧面的曲率半径经过反复调整，既保证了造型的美观度，也兼顾了屋面荷载的合理分布，曲面的厚度设置均匀，避免出现局部过薄导致的结构强度不足问题。渲染阶段采用柔和的影棚布光方式，主光源从侧上方照射，突出瓦楞纹理的凹凸层次感，辅助光源补亮暗部区域，避免暗部细节丢失，背景采用浅灰色渐变背景，让红色的屋顶板主体更加突出，清晰展现曲面的流畅弧度与瓦楞纹理的规整排布。整体设计兼顾了建筑屋面的实用功能与造型美感，参数化的建模方式也方便后续根据实际工程需求调整弧面跨度、瓦楞密度等参数，可直接用于建筑方案展示、屋面构件选型参考等场景。
