汽车用锚式定位托架结构设计

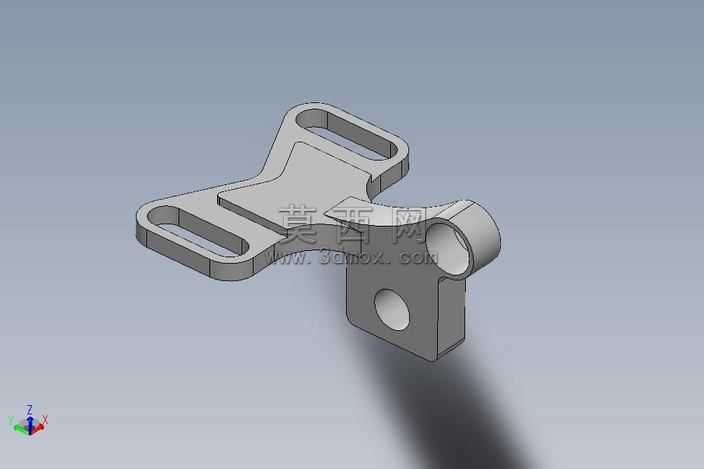

该定位托架采用三维参数化建模方式完成整体结构设计，建模过程中以实际装配使用需求为核心基准，先绘制主体截面草图，通过拉伸、切除等基础特征命令构建出托架的基础实体形态，再对各连接部位做精细化的圆角、倒角处理，消除应力集中隐患，提升构件的结构强度与使用寿命。模型整体采用一体化弯折式主体结构，上部设置两个对称的长条形腰型安装孔，可适配一定范围内的安装位置偏差，降低装配时的对位精度要求，提升现场安装的容错率；下部为带通孔的柱状连接座，既可以通过横向孔位完成销轴类部件的铰接配合，端面的圆形通孔也可用于紧固件穿接固定，实现与其他汽车构件的稳定连接。材质设定选用汽车结构件常用的高强度碳素结构钢，渲染阶段赋予模型哑光金属质感，模拟真实冲压成型后的金属表面肌理，同时添加柔和的环境光影效果，清晰呈现各部位的结构轮廓与厚度变化，直观展现托架的空间形态。设计过程中充分考量构件的受力特性，对弯折过渡区域做了加厚处理，腰型孔周边也做了局部补强，避免长期受交变载荷作用出现开裂变形问题，整体结构紧凑无冗余设计，在满足支撑定位、连接固定功能的前提下尽可能控制构件重量，符合汽车零部件轻量化的设计趋势。各孔位的尺寸、间距均参照通用汽车装配标准设定，可直接适配对应规格的标准紧固件，无需额外做二次加工调整，具备良好的通用性与互换性，能够稳定实现汽车内部相关部件的定位承托功能，保障装配结构的运行稳定性。
