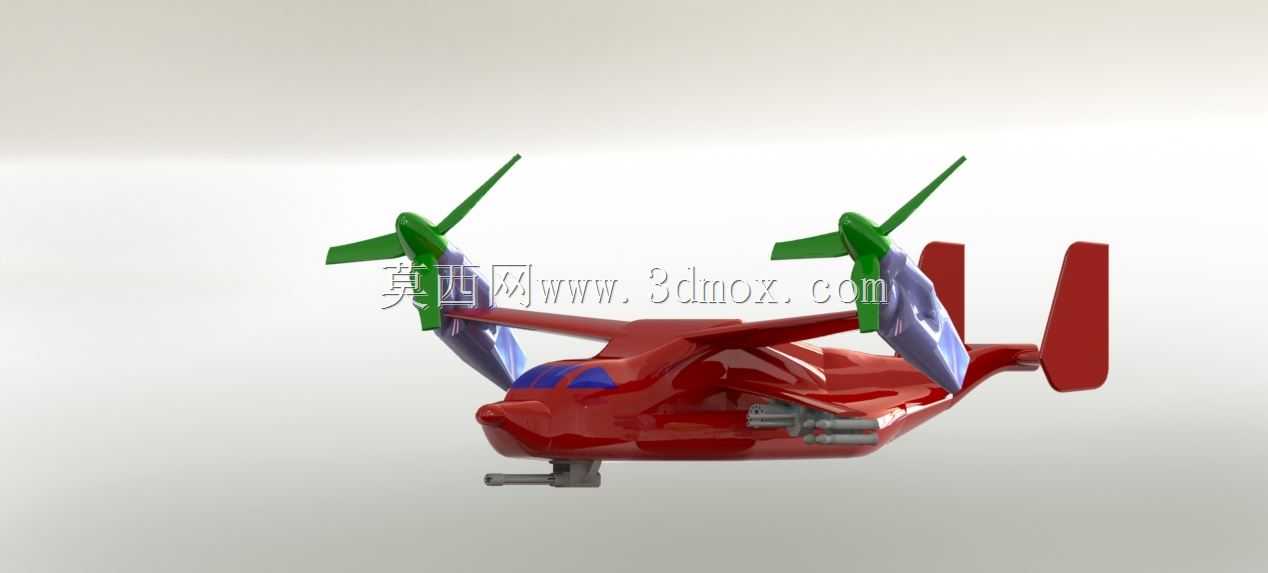

鱼鹰构型玩具倾转旋翼机外观结构

　　该结构针对玩具类倾转旋翼飞行器设计，参考鱼鹰倾转旋翼机构型做适配玩具场景的优化，核心应用场景覆盖桌面摆件、儿童益智拼装玩具、航模入门静态展示等民用休闲领域，不涉及载人航空作业的载荷与适航要求。设计过程中优先平衡外观还原度与玩具产品的安全属性，整机采用流线型圆润曲面过渡，所有外露棱边均做R2以上圆角处理，避免尖锐边角带来的使用划伤风险，同时控制整机壁厚在1.8-2.2mm区间，适配注塑成型的工艺要求，减少注塑过程中的缩痕、翘曲缺陷，降低批量生产的不良率。旋翼部分采用可手动转动的铰接结构，旋翼与短舱的连接轴预留0.1mm装配间隙，保证手动拨动时转动顺畅无卡滞，同时设置轴向限位结构，避免转动过程中旋翼脱落造成小零件误食风险，

　　短舱与机翼的连接部位做简化的倾转角度定位结构，可手动切换旋翼垂直向上的直升机悬停状态、旋翼水平向前的固定翼巡航状态，还原实机的核心构型特征，无需额外复杂传动结构，控制玩具的整体制造成本。机身下部预留武器挂架的一体化安装位，挂架与机身采用卡扣式连接，无需额外粘接即可完成装配，挂架上的模拟武器造型同样做圆润化处理，无突出尖锐结构。整机外形尺寸控制在长度220mm、翼展180mm、高度90mm的区间内，适配常规玩具包装盒的尺寸规格，安装边界上旋翼转动时的最大扫掠半径为75mm，摆放时预留周边10mm以上空间即可避免旋翼转动时与周边物体干涉。机身座舱部位采用半透明蓝色材质模拟座舱玻璃，与主体红色机身形成视觉区分，

　　尾翼采用垂直加水平安定面的常规布局，保证静态摆放时的重心稳定，整机重心落在主起落架连线中点靠前10mm位置，平放时不会出现后倾倾倒问题。设计过程中以实物照片作为外观参考，重点还原实机的倾转旋翼布局、机身曲面走向、尾翼构型等核心识别特征，对实机上的复杂管路、维修口盖、铆钉等细节做简化省略处理，既保留目标机型的辨识度，又降低玩具的模具加工难度，适合作为静态展示玩具或者拼装模型的基础结构使用。
