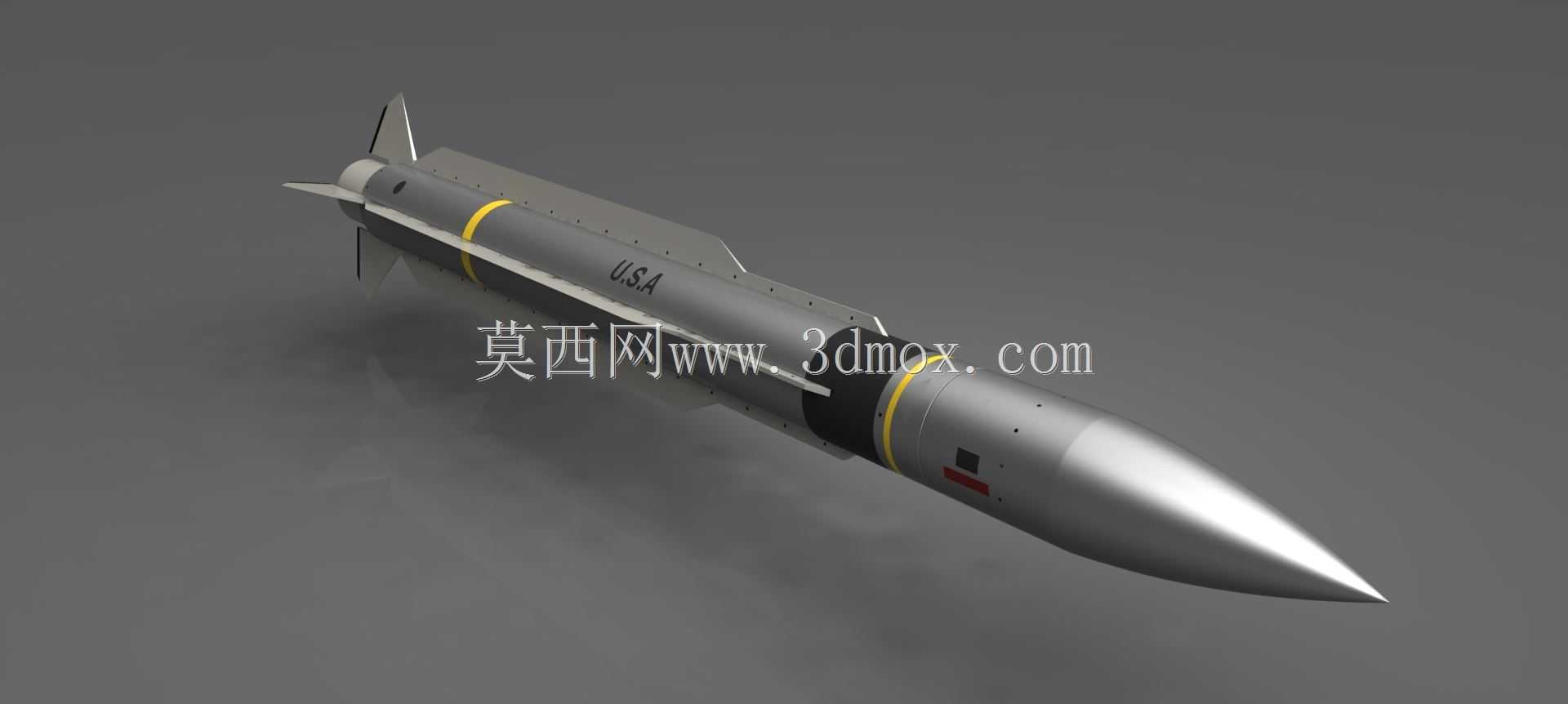

标准1型防空导弹高精度三维结构模型

　　该弹体三维结构还原围绕舰载防空作战的实际使用需求展开，建模过程中优先匹配舰上垂直发射装置、倾斜发射架的安装边界约束，弹体总长、弹径、翼展尺寸严格参照实装适配要求设定，确保挂载、装填、发射全流程的结构干涉校验可直接通过模型完成。从功能结构来看，模型完整还原了尖锥形雷达导引头舱、仪器舱、战斗部舱、固体火箭发动机舱、尾舵控制舱的分段式布局，弹体表面的导引头透波罩安装台阶、电缆走线槽、尾翼铰接座、吊挂点结构均做了精细化建模，可直接用于装填机构的适配设计、发射装置的接口匹配校核。弹体中部的黄色标识带、尾部稳定翼与可动控制舵的相对位置完全符合实装气动布局要求，建模时特意保留了舵面偏转的活动间隙，可直接用于演示舵面控制对飞行姿态的调整逻辑，

　　也能支撑气动仿真环节的外形面提取工作。在作战应用场景中，该型弹主要承担舰艇编队的中近程防空反导任务，可拦截来袭的反舰导弹、作战飞机等空中目标，建模过程中针对弹体与发射筒的配合间隙、弹翼折叠（若有）的运动轨迹预留了足够的结构空间，能够支撑装填作业流程的模拟、发射瞬间的动力学仿真验证。从设计思路上，模型采用分段参数化建模逻辑，各舱段可单独拆分替换，便于后续衍生型号的改型设计，比如更换导引头类型、调整发动机舱长度时，仅需修改对应舱段的参数即可完成整体模型的更新，无需重新搭建全弹结构。弹体表面的USA标识、工艺口盖、传感器窗口均按照实装位置布置，可用于装备展示、教学演示场景的可视化使用，也能为防空武器系统的配套设备设计提供准确的外形参考，

　　比如运输装填车的固定夹具、舰上弹药库的存储架设计，都可直接调用该模型进行尺寸匹配与干涉检查，避免实际生产中出现安装尺寸不匹配的问题。模型的气动外形面做了连续曲面处理，提取后可直接导入流体仿真软件，计算不同飞行马赫数、不同攻角下的弹体气动阻力、升力系数，为弹道仿真提供基础外形数据支撑。
