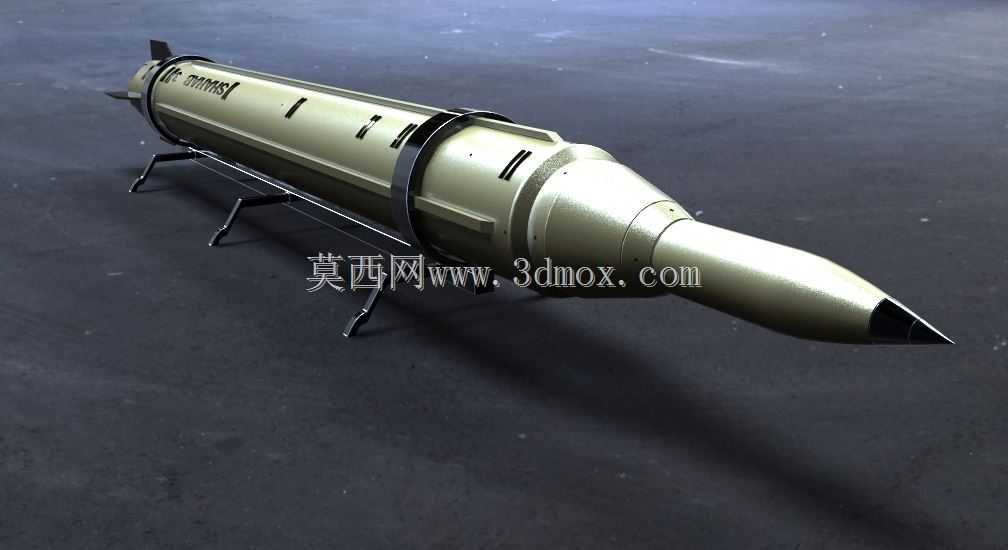

沙哈布三号弹道火箭弹体结构三维造型

　　该弹体结构造型还原了单级液体推进弹道火箭的典型外形特征，整体采用长细比优化的旋成体布局，头部为适配跨音速飞行减阻需求的双锥度尖头设计，锥段过渡处做了小圆弧倒角处理，避免高速飞行时局部激波阻力陡增，同时保证头罩内部空间可容纳制导组件与战斗部舱段。弹身主体为等直径圆柱段，沿周向均匀布置的凸起结构对应内部推进剂贮箱的外置管路安装位，两道环形加强箍对应弹身段的对接分离面，既承担飞行过程中的轴向过载载荷，也为地面运输、起竖过程中的径向支撑提供受力点位。尾部的稳定翼采用切尖三角翼布局，翼根与弹身通过一体化连接座过渡，减少飞行过程中的翼面颤振风险，同时降低翼身干扰阻力。

　　从实际应用场景来看，这类弹体结构的设计需要兼顾飞行气动特性、地面勤务操作、舱段对接精度三方面需求，建模过程中严格遵循弹体结构的同轴度公差要求，头部锥段与圆柱段的形位公差控制在千分之二以内，保证气动外形的对称性，避免飞行过程中出现偏航力矩。弹身底部的支撑结构为地面停放状态的托架适配结构，四个支撑脚的位置对应弹身重心分布区间，保证起竖前水平停放时的稳定性，支撑脚与弹身的连接采用快拆结构设计，发射前可快速拆除，避免额外结构影响起飞段的气动特性。

　　设计思路上优先保证各舱段的接口通用性，圆柱段的环形对接面采用统一的止口定位尺寸，可根据不同任务需求更换战斗部舱、制导舱段，无需修改弹身主体结构。外形尺寸方面，整体长细比控制在12:1区间，既满足最大射程所需的燃料贮箱容积要求，也适配现有运输起竖发射车的装载边界，弹体最大直径不超过公路运输的限界要求，尾部翼展尺寸控制在起竖架的包容尺寸范围内，避免转运过程中发生干涉。弹体表面的标识区域预留了喷涂位，对应实际产品的勤务标识、操作警示位置，建模时对这些细节的还原可用于地面操作训练、发射流程模拟的可视化演示，也可为相关结构力学仿真、气动仿真提供精准的几何模型基础，帮助设计人员快速完成网格划分、载荷施加等前处理工作，缩短方案迭代周期。
