双转台结构多轴联动数控铣削加工设备

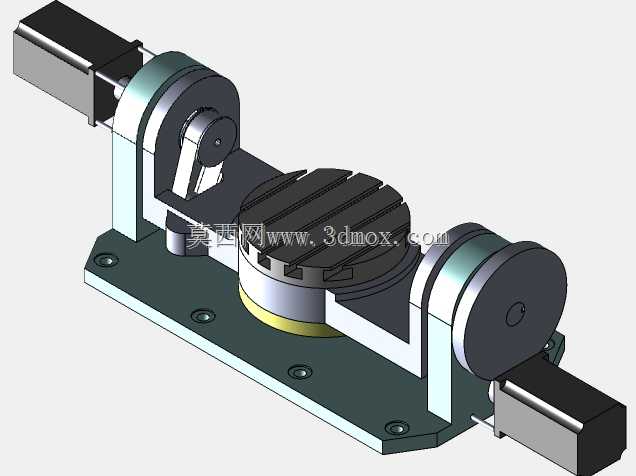

　　这款多轴铣削加工设备的结构设计，核心围绕复杂曲面零件的一次装夹加工需求展开，区别于传统三轴铣床仅能完成单一平面方向走刀的局限，双回转轴的布局可让装夹在工作台上的工件实现两个维度的角度偏转，配合主轴端的XYZ三个直线进给轴，能覆盖航空结构件、精密模具型腔、小型复杂传动零件等需要多角度加工的场景，避免多次装夹带来的定位误差，大幅缩减异形零件的加工工序流转时间。从结构布局来看，两侧对称布置的回转支承座承担了摆动轴的载荷传递，两端直连的驱动单元可实现摆动轴的高精度角度分度，中间的圆形工作台自带独立回转驱动，可实现工件的周向连续进给，两个回转轴的轴线在工作台台面中心交汇，从设计根源上降低了多轴联动时的坐标换算误差，

　　也让后置处理的刀路计算逻辑更简洁，减少加工时的跟随误差。底座采用整体式平板安装结构，四个角预留的安装孔可直接固定在车间机床垫铁上，安装时需保证底座平面的水平度误差控制在0.02mm每米范围内，避免回转轴长期偏载运行导致的轴承磨损。设备的安装边界需预留两侧驱动单元的维护空间，后端需留出走线与驱动散热的间隙，整体占地尺寸适配中小型加工车间的工位布局，不需要额外做特殊的地基加固。在功能设计上，回转工作台的T型槽布局可适配通用夹具、专用工装的快速装夹，两侧的支承座采用加厚肋板结构，可承受大进给铣削时的切削冲击力，避免摆动轴在重切削工况下出现振颤，影响工件表面加工质量。传动链路的设计上，驱动单元与回转轴直连的结构省去了中间齿轮传动的间隙，

　　可实现更高的分度精度，适合需要高精度角度定位的孔系、斜面加工场景。日常使用中，该设备可搭配立式加工中心的主轴单元完成五轴联动加工，也可单独作为第四轴转台加装在传统三轴铣床上，拓展现有设备的加工能力，针对叶轮、小型精密模具、医疗骨科植入件等复杂结构零件，可实现一次装夹完成全部面的铣削、钻孔、镗孔工序，减少零件周转过程中的磕碰损伤，同时提升加工效率。设计时充分考虑了日常维护的便利性，两侧驱动单元的安装座采用可拆卸结构，后期更换密封件、调整轴承预紧力时不需要拆解整个支承结构，工作台下方的排屑间隙可让铣削过程中的切屑顺利滑落，避免切屑堆积在回转缝隙中造成密封件磨损。
