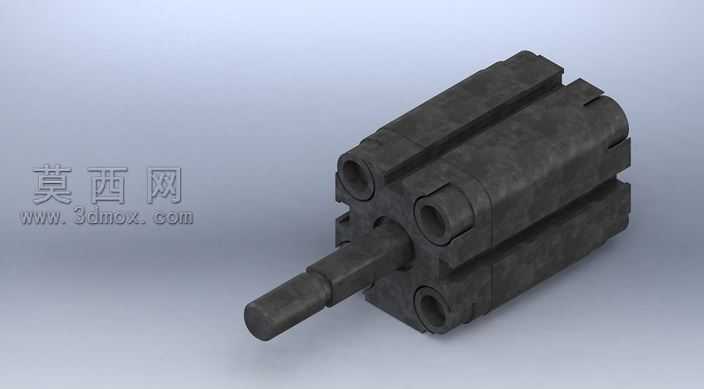

费斯托紧凑型气动气缸三维结构设计

本作品为紧凑型气动气缸的三维建模设计，建模阶段以气动执行元件的实际功能逻辑为核心，先梳理薄型气缸的整体装配关系，拆分出缸体主体、活塞杆、端盖定位孔、气路接口等独立结构模块，逐一完成各部件的参数化草绘，通过拉伸、切除、倒角等基础建模指令搭建基础实体，严格遵循气动元件的尺寸规范，保证各装配位的公差匹配逻辑，避免出现结构干涉问题。材质与渲染环节，针对工业气动元件的实际外观特征，为缸体部分赋予哑光黑色硬质工程塑料与阳极氧化铝合金结合的复合材质，调整材质的粗糙度、反光度参数，还原工业气动元件长期使用后的哑光磨砂质感，避免过度反光造成的失真；活塞杆部分赋予高硬度抛光金属材质，模拟镀铬活塞杆的光滑金属表面，通过细微的表面划痕纹理贴图，提升模型的真实感；场景布光采用多光源柔和打光方案，主光源从斜上方投射凸显缸体的立体轮廓，辅助光源补全暗部细节，避免结构死角出现死黑区域，背景选用浅灰渐变纯色背景，突出气缸主体的结构特征，不添加多余装饰元素干扰主体展示。结构设计上，这款紧凑型气缸采用多腔体并列布局，在有限的安装空间内保证足够的输出推力，缸体侧面预留三个标准气路接口，可实现多档位的行程控制与推力调节，活塞杆伸出端做圆弧过渡处理，避免活塞杆伸缩过程中与负载接触时出现应力集中，缸体外部的加强筋结构沿轴向分布，提升缸体在高压供气状态下的结构强度，减少缸体形变概率，端盖与缸体采用一体化嵌入式定位结构，减少额外紧固件的使用，缩小气缸整体的安装体积，适配狭小空间内的自动化设备安装需求。设计思路围绕工业现场紧凑型气动执行元件的实际使用需求展开，摒弃冗余的装饰性结构，所有造型特征均服务于功能实现，建模过程中反复核对气动元件的安装尺寸、接口规格，保证模型可直接用于虚拟装配调试、气动回路模拟仿真等场景，为自动化设备的整体布局设计提供准确的元件参考。
