弹性块式万向联轴器三维结构设计

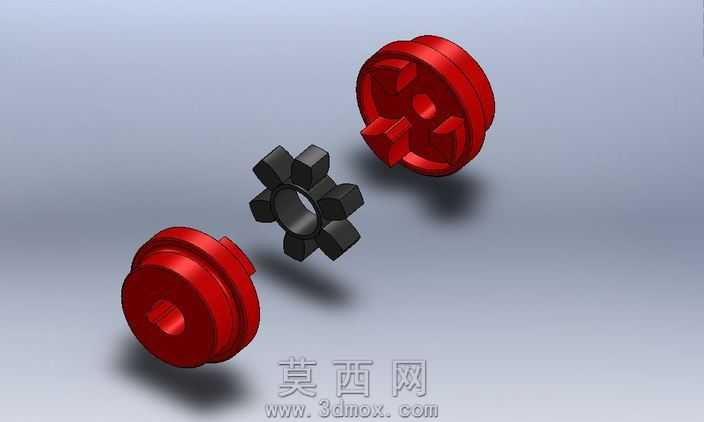

本作品为弹性块式万向联轴器的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先依据联轴器的传动工况需求，确定两端半联轴器的轴孔直径、键槽尺寸、联接爪的分布角度与啮合间隙参数，两个红色半联轴器分别设计为带凸起卡爪的盘式结构，卡爪沿圆周均匀分布，保证扭矩传递时的受力均匀性，中间黑色弹性块采用梅花形星型结构，每个凸齿与半联轴器的凹槽精准适配，建模过程中对弹性块的齿形做了圆角过渡处理，避免应力集中导致的弹性体过早损坏。渲染阶段采用哑光工业塑料材质模拟中间弹性块的橡胶质感，调整材质的粗糙度与漫反射参数还原橡胶件的哑光磨砂效果，两端半联轴器采用红色烤漆金属材质，添加细微的漆面颗粒纹理与环境反射效果，让金属件呈现真实的工业涂装质感，场景搭建采用浅灰色渐变背景，搭配柔和的三点布光，主光从斜上方45度投射突出零件的轮廓立体感，辅光弱化阴影死区，轮廓光勾勒零件边缘避免与背景融合，最终渲染图清晰展现三个零件的装配关系与结构细节。结构设计上，该联轴器依靠中间弹性块的弹性变形补偿两轴之间的径向、角向与轴向偏移，相比刚性联轴器具备更好的缓冲减振能力，可有效降低传动系统的冲击载荷，设计过程中重点校核了弹性块的压缩变形量与半联轴器卡爪的剪切强度，确保在额定扭矩下零件不会发生塑性变形，同时预留了合理的装配间隙，保证安装时无需强制对齐两轴即可完成装配，适配中小功率的传动系统联接需求，可广泛应用于电机与减速器、泵类负载的传动联接场景。
